N5K-C5596T-FA Spécifications
|
| Résultats |
● Transmission matérielle de couche 2 à 1920 Gbps ou 1428 mpps; Performance de couche 3 jusqu'à 160 Gbps ou 240 mpps
● Liste des adresses MAC: 32000
● Une conception à faible latence qui assure une latence de trafic prévisible et constante, quelle que soit la taille du paquet, le modèle de trafic ou les fonctionnalités activées sur les interfaces Ethernet 10 Gigabit
● Trafic par ligne dans tous les ports
|
| Interfaces |

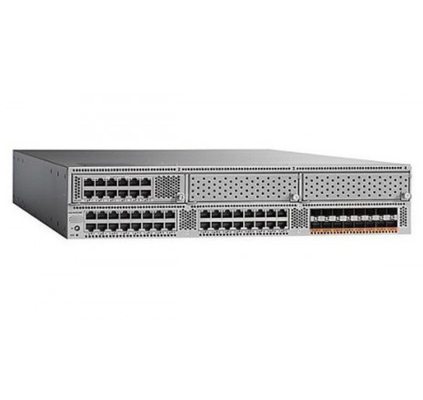

● 32 ports fixes de 1 et 10G BASE-T et 16 ports fixes SFP+ configurables comme Ethernet 1 et 10 Gigabit et FCoE ou Fibre Channel natif 8/4/2/1 Gbps;des interfaces supplémentaires via jusqu'à trois modules d'expansion
● Modules d'expansion
● Module Ethernet et FCoE à 16 ports 1 et 10 Gigabit
● 8 ports 8/4/2/1-Gbps Fibre Channel plus 8 ports 1 et 10 Gigabit Ethernet et module FCoE
● Module de port unifié composé de 16 ports configurables comme 8/4/2/1 Gbps Fibre Channel ou 1 et 10 Gigabit Ethernet et FCoE
● Module d'extension QSFP à 4 ports
● Module BASE-T 10G à 12 ports (uniquement Cisco Nexus 5596T)
● Module de couche 3 (Cisco Nexus 5596UP et 5596T uniquement; un par système)
● Carte fille de couche 3 (Cisco Nexus 5548P et 5548UP uniquement; une par système)
● Extension par le biais de la série Cisco Nexus 2000
|
| |
| Caractéristiques de la couche 2 |
● Ports de commutation de couche 2 et troncs VLAN
● Encapsulation du réseau VLAN IEEE 802.1Q
● Prise en charge jusqu'à 4096 VLAN
● Arbre de couverture plus rapide par VLAN (PVRST+) (compatible avec l'IEEE 802.1w)
● Protocole MSTP (IEEE 802.1s): 64 instances
● L'arbre à épines Portfast
● La protection des racines des arbres
● Assurance du pont entre les arbres
● Technologie Cisco EtherChannel (jusqu'à 16 ports par EtherChannel)
● Technologie vPC de Cisco
● VPC amélioré permet la vPC entre Cisco Nexus 5000 et 2000 Series ainsi qu'entre Cisco Nexus 3000 Series et l'hôte final
● synchronisation de la configuration vPC
● Protocole de contrôle de l'agrégation des liens (LACP): IEEE 802.3ad
● Hachage avancé du canal de port basé sur les informations des couches 2, 3 et 4
● Jumbo frames sur tous les ports (jusqu'à 9216 octets)
● Cadres de pause (IEEE 802.3x)
● Contrôle des tempêtes (diffusion unique, multidiffusion et diffusion)
● VLAN privés
● VLAN privé sur troncs (isolé et promiscu)
● VLAN privés sur vPC et EtherChannels
● Réglage des réseaux VLAN
● Cisco FabricPath
● EvPC et vPC+ avec FabricPath
● Adaptateur Cisco FEX
● Le centre de données VM FEX de Cisco
● Prise en charge de 24 extenseurs de tissus sur chaque plateforme Cisco Nexus 5500
|
| |
| Caractéristiques de la couche 3 |
● Interfaces de couche 3: Ports acheminés sur les interfaces de plateforme Cisco Nexus 5500, interface virtuelle de commutateur (SVI), canaux de port, sous-interfaces et sous-interfaces de canal de port pour un total de 4096 entrées
● Prise en charge jusqu'à 8000 préfixes et jusqu'à 16000 entrées hôtes IPv4 et 8000 IPv6
● Prise en charge jusqu'à 8000 voies multicast
● Assistance à un maximum de 8 000 groupes IGMP
● Soutien à 1000 entrées VRF
● Prise en charge jusqu'à 4096 VLAN
● Transfert multilignes à 16 voies à coût égal (ECMP)
● 1664 entrées et 2048 entrées dans la liste de contrôle d'accès (ACL) à la sortie
● Protocoles de routage: statique, protocole d'information de routage version 2 (RIPv2), protocole de routage de passerelle intérieure améliorée (EIGRP), ouvrir le chemin le plus court première version 2 (OSPFv2),et le protocole de passerelle frontalière (BGP)
● Protocoles de routage IPv6: routage statique et ouvert par le chemin le plus court Première version 3 (OPFv3), protocole de passerelle frontalière (BGPv6), protocole de routage amélioré de passerelle intérieure (EIGRPv6)
● IPv6 VRF Lite
● Protocole de routeur en veille à chaud (HSRP) et protocole de redondance de routeur virtuel (VRRP)
● ACL: ACL routé avec les options de couche 3 et 4 pour correspondre aux ACL d'entrée et de sortie
● Multicast: protocole indépendant Multicast version 2 (PIMv2) en mode rare, Multicast spécifique à la source (SSM), Multicast Source Discovery Protocol (MSDP), Protocole de gestion de groupe Internet versions 2,et 3 (IGMP v2, et v3), et l'enregistrement VLAN multicast (MVR)
● Transfert virtuel des routes (VRF): VRF-lite (IP VPN); unicast compatible avec VRF; et multicast compatible avec BGP, OSPF, RIP et VRF
● Unicast Reverse Path Forwarding (uRFP) avec ACL; modes strict et lâche
● Prise en charge de jumbo frame (jusqu'à 9216 octets)
● Prise en charge jusqu'à 16 extenseurs de tissu sur chaque Nexus 5500 avec modules L3
● RFC 896
|
| |
| Qualité de service |
● Couche 2 IEEE 802.1p (CoS)
● 8 files d'attente de matériel par port
● Configuration QoS par port
● La confiance du CoS
● Réservation de CoS dans un port
● Conformité modulaire à la QoS CLI (MQC) - IPv4 et IPv6
● Classification QoS basée sur ACL (couches 2, 3 et 4)
● Marquage MQC CoS
● Couture de sortie virtuelle par port
● CoS basé sur la file d'attente de sortie
● La mise en file d'attente de la priorité stricte de l'Egress
● Réglage des vols par port: Ronde-Robin pondérée (WRR)
● Le plan de contrôle (CoPP) - IPv4 et IPv6
|
| |
| Sécurité |
● ACL d'entrée (standard et étendu) sur les ports Ethernet et virtuels Ethernet
● ACLs de couche 2 standard et étendues: adresses MAC, type de protocole, etc.
● L'accès à l'accès à l'information standard et étendu de la couche 3 à 4: IPv4 et IPv6, protocole de contrôle des messages Internet (ICMP et ICMPv6), TCP, protocole de datagramme utilisateur (UDP), etc.
● ACL basées sur VLAN (VACL)
● ACL basées sur les ports (PACL)
● Les LCA nommés
● Distribution optimisée des LCA
● Les ACL sur les terminaux virtuels (VTY)
● enregistrement ACL sur l'interface de gestion
● Protocole de configuration dynamique de l'hôte (DHCP) avec l'option 82
● Inspection du protocole de résolution dynamique des adresses (ARP)
● Protection de la source IP
● Relais DHCP
● Cisco CTS (téléchargement d'authentification et de stratégie à partir de l'ACS)
● Sécurité des ports Ethernet
● IPv6 RACL
● Le protocole PACL IPv6
● IPv6 VACL
|
| |
| Caractéristiques de haute disponibilité |
● Mise à niveau du logiciel en service (ISSU) pour la couche 2

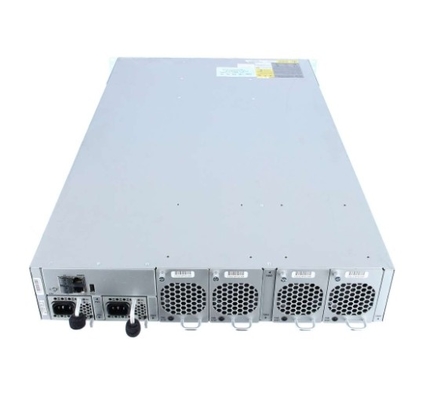

● Les sources d'alimentation, les modules de ventilation et les modules d'expansion, remplaçables à chaud.
● Redondance de puissance 1:1
● N:1 de redondance du module ventilateur
|
| |
| Gestion |
● Gestion des commutateurs à l'aide de ports de gestion ou de console de 10/100/1000 Mbps
● Console basée sur CLI pour fournir une gestion détaillée hors bande
● Gestion des commutateurs en bande
● LED de localisation et de balise sur la série Cisco Nexus 2000
● LEDs de localisation et de balises basées sur les ports
● Synchronisation de la configuration
● Préapprovisionnement des modules
● Retour en arrière des configurations
● Shell sécurisé version 2 (SSHv2)
● Télnet
● AAA
● AAA avec RBAC
● RADIUS
● Le programme TACACS+
● Syslog (8 serveurs)
● Analyseur de paquets intégré
● SNMPv1, v2 et v3 (IPv4 et IPv6)
● Soutien amélioré du MIB SNMP
● Prise en charge du XML (NETCONF)
● Surveillance à distance (RMON)
● Standard de chiffrement avancé (AES) pour le trafic de gestion
● Nom d'utilisateur et mot de passe unifiés pour toutes les interfaces CLI et SNMP
● Le protocole d'authentification de la poignée de main Microsoft Challenge (MS-CHAP)
● Certificats numériques pour la gestion entre le commutateur et le serveur RADIUS
● Protocole de découverte Cisco versions 1 et 2
● RBAC
● Analyseur de port commuté (SPAN) sur les interfaces physiques, le canal de port, VLAN et Fibre Channel
● REMOTE SPAN encapsulé (ERSPAN)
● Compteurs de paquets d'entrée et de sortie par interface
● Protocole de temps réseau (NTP)
● Cisco GOLD
● Des tests de diagnostic complets au démarrage
● Appelez à la maison
● Appel intelligent à la maison
● Gestionnaire de tissus Cisco
● Cisco DCNM
● Solution de gestion LAN (LMS) de CiscoWorks
|
| |
| Couplings entre les centres de données |
● PFC conforme à la CEE et à l'IEEE (support pour les cadres de pause par priorité)
● Distance de support de la liaison PFC: 3000m
● Protocole DCBX conforme à la CEE
● Sélection améliorée des transmissions conformes aux normes CEE et IEEE
|
| |
| Caractéristiques du canal de fibre optique et du FCoE (exige une licence de services de stockage) |
● FCoE conforme à la norme T11 (FC-BB-5)
● T11 Protocole d'initialisation FCoE (FIP) (FC-BB-5)
● Tout port Ethernet de 10 Gigabit configurable en FCoE
● L'administration SAN séparée de l'administration LAN
● PFC
● Transfert par fibre optique (FCF)
● Types de ports standard de fibre optique: E, F et NP
● Portes améliorées par fibre optique: VE, TE et VF
● Réglage des ports F
● Channalisation des ports F
● Attachement direct des cibles FCoE et Fibre Channel
● jusqu'à 240 crédits de tampon par port Fibre Channel natif
● Jusqu'à 32 VSAN par commutateur
● Le canal de port du canal de fibre optique (SAN)
● Mode d'interop natif 1
● Mode d'interop natif 2
● Mode d'interop natif 3
● Mode d'interop natif 4
● VASAN en corrélation
● Interface de gestion des dispositifs de fabrication (FDMI)
● Persistance de l'identifiant du canal de fibre (FCID)
● Services d'alias de périphériques distribués
● Livraison en ordre
● Suivi du port
● Technologie de virtualisation des ports N (NPV) de Cisco
● Virtualisation de l'identifiant N-port (NPIV)
● Services de fabrication: serveur de noms, notification de changement d'état enregistré (RSCN), services de connexion et zonage du serveur de noms
● Services de tissus par VSAN
● Les services de fabrication Cisco
● Protocole d'authentification par poignée de main (DH-CHAP) et protocole de sécurité par fibre optique (FC-SP)
● Services d'alias de périphériques distribués
● Authentification FC-SP d'hôte à commutateur et de commutateur à commutateur
● Le chemin le plus court du tissu d'abord (FSPF)
● Liage de tissus pour le canal de fibres
● Zonisation standard
● Sécurité des ports
● Domaine et port
● Amélioration de la zonation
● Les canaux de port SAN
● L'analyseur de tissus Cisco
● Route de traçage par fibre optique
● Le ping par fibre optique
● Débogage par fibre optique
● Assistance du gestionnaire de tissus Cisco
● Spécification de l'initiative de gestion du stockage (SMI-S)
● Démarrage depuis SAN via VPC/EVPC
|
| |
| MIB génériques |
● SNMPv2-SMI
● CISCO-SMI
● SNMPv2-TM
● SNMPv2-TC
● IANA-ADRESS-FAMILY-NUMBERS-MIB: le numéro de famille de l'établissement
● IANAifType-MIB
● IANAiprouteprotocol-MIB
● HCNUM-TC
● CISCO-TC
● SNMPv2-MIB
● SNMP-COMMUNITY-MIB, qui est une plateforme de communication
● Le système de gestion des données est basé sur les données fournies par le système.
● SNMP-Notification-MIB
● SNMP-TARGET-MIB
● SNMP-USER-BASED-SM-MIB
● SNMP-VIEW-BASED-ACM-MIB
● Le système CISCO-SNMP-VACM-EXT-MIB
|
| |
| MIB de couche 3 |
● UDP-MIB
● TCP-MIB
● OSPF-MIB
● BGP4-MIB
● CISCO-HSRP-MIB
|
| MIB à fibre optique |
● CISCO-ST-TC
● CISCO-FC-FE-MIB
● CISCO-FCSP-MIB
● Le système de gestion des accidents de la circulation a été mis en place.
● CISCO-PSM-MIB
● CISCO-FC-SPAN-MIB
● Le réseau de télécommunications de la CISCO-PORT
● CISCO-RSCN-MIB
● CISCO-NS-MIB
● CISCO-FCS-MIB
● CISCO-DM-MIB
● FIBRE-CHANNEL-FE-MIB, qui est un réseau de télécommunications
● Le système CISCO-FC-ROUTE-MIB
● CISCO-FSPF-MIB
● CISCO-ZS-MIB
● CISCO-ZS-EXT-MIB
● CISCO-VSAN-MIB
● CISCO-SFC-MIB
● CISCO-FCPING-MIB
● Le système de gestion des données est basé sur le système de gestion des données.
● CISCO-FDMI-MIB
● Le système CISCO-FC-DEVICE-ALIAS-MIB
● CISCO-WWNMGR-MIB
● FCMGMT-MIB
● CISCO-VEDM-MIB
● CISCO-FCOE-MIB
|
| MIB Ethernet |
● Le réseau CISCO-VLAN-MEMBERSHIP-MIB
● CISCO-interface virtuelle-MIB
|
| Configuration des MIB |
● ENTITÉ-MIB
● SI-MIB
● CISCO-ENTITY-EXT-MIB, dont le nom est
● L'entreprise CISCO-ENTITY-FRU-CONTROL-MIB
● Le système d'exploitation de l'appareil est défini par le système d'exploitation.
● Le projet CISCO-FLASH-MIB
● Système CISCO-MIB
● Système CISCO-EXT-MIB
● Le système CISCO-IP-IF-MIB
● Le projet CISCO-IF-EXTENSION-MIB
● L'interface du serveur Cisco
● CISCO-NTP-MIB
● Le projet CISCO-IMAGE MIB
● Le système de surveillance des données est basé sur les données fournies par le système de surveillance des données.
● Le système de surveillance des données est basé sur les données fournies par le système de surveillance des données.
● Le système d'exploitation de la base de données
● Le type de fournisseur de la CISCO-Entité-OID-MIB
● Le projet CISCO-BRIDGE-MIB
|
| Surveillance des MIB |
● DIFFSERV-DSCP-TC
● Notification-LOG-MIB
● DIFFSERV-MIB
● Le groupe CISCO CALLHOME-MIB
● Le système de gestion des données est basé sur les données fournies par le système de gestion des données.
● Le projet CISCO-PROCESS MIB
● RMON-MIB
● Le système CISCO-RMON-CONFIG-MIB
● Système d'alarme et de détection des risques
|
| MIB de sécurité |
● Système d'information sur les réseaux sociaux
● Le système CISCO-AAA-SERVER-EXT-MIB
● CISCO-COMMON-ROLES-MIB, qui est une société de conseil
● Le système de surveillance de l'information est basé sur les données fournies par les États membres.
● Système d'information et de communication
● Le système Cisco-Secure-Shell-MIB
● Les MIB TCP/IP
● INET-ADDRESS-MIB
● TCP-MIB
● CISCO-TCP-MIB
● UDP-MIB
● IP-MIB
● Système d'information sur les réseaux
● Système de gestion des données
● CISCO-PORTSECURITY- MIB, dont le siège social est situé dans le centre de la ville.
|
| Différentes MIB |
● Le système START-MIB
● Licence CISCO-MGR-MIB
● Le système de contrôle de la sécurité des données (CISCO)
● CISCO-CDP-MIB
● CISCO-RF-MIB
● Le réseau de télécommunications de l'entreprise
● Le projet CISCO-BRIDGE-MIB
|
| Normes de l'industrie |
● IEEE 802.1D: Protocole d'arbre de couverture
● IEEE 802.1p: Priorisation du CoS
● IEEE 802.1Q: balisage VLAN
● IEEE 802.1Qaz: Sélection améliorée de la transmission
● IEEE 802.1Qbb: Pause par priorité
● IEEE 802.1s: multiples instances VLAN du protocole de l'arbre de couverture
● IEEE 802.1w: reconfiguration rapide du protocole de l'arbre d'échelle
● IEEE 802.3: Ethernet
● IEEE 802.3ad: LACP avec chronomètre rapide
● IEEE 802.3ae: 10 Gigabit Ethernet
● SFF 8431 SFP+ support CX1
● RMON
● IEEE 1588-2008: protocole de précision de l'heure (horloge de limite)
|
| Normes de chaîne de fibres |
● FC-PH, révision 4.3 (ANSI/INCITS 230-1994)
● FC-PH, Amendement 1 (ANSI/INCITS 230-1994/AM1 1996)
● FC-PH, Amendement 2 (ANSI/INCITS 230-1994/AM2-1999) Les États membres doivent fournir des informations détaillées sur les produits et les conditions d'utilisation.
● FC-PH-2, révision 7.4 (ANSI/INCITS 297-1997)
● FC-PH-3, révision 9.4 (ANSI/INCITS 303-1998)
● FC-PI, révision 13 (ANSI/INCITS 352-2002)
● FC-PI-2, révision 10 (ANSI/INCITS 404-2006)
● FC-PI-4, révision 7.0
● FC-FS, révision 1.9 (ANSI/INCITS 373-2003)
● FC-FS-2, révision 0.91
● FC-LS, révision 1.2
● FC-SW-2, révision 5.3 (ANSI/INCITS 355-2001)
● FC-SW-3, révision 6.6 (ANSI/INCITS 384-2004)
● FC-GS-3, révision 7.01 (ANSI/INCITS 348-2001)
● FC-GS-4, révision 7.91 (ANSI/INCITS 387-2004)
● FC-BB-5, révision 2.0 pour le FCoE
● FCP, révision 12 (ANSI/INCITS 269-1996)
● FCP-2, révision 8 (ANSI/INCITS 350-2003)
● FCP-3, révision 4 (ANSI/INCITS 416-2006)
● FC-MI, Révision 1.92 (INCITS TR-30-2002, à l'exception des ports FL et de la classe 2)
● FC-MI-2, Révision 2.6 (INCITS TR-39-2005, à l'exception des ports FL et de la classe 2)
● FC-SP, révision 1.6
● FC-DA, révision 3.1 (INCITS TR-36-2004, à l'exception des ports FL, SB et classe 2)
● Classe de service: classe 3, classe F
● Types de ports standard de fibre optique: E et F
● Portes améliorées par fibre optique: SD et TE
|
| Spécifications physiques |
| Optique SFP+ |

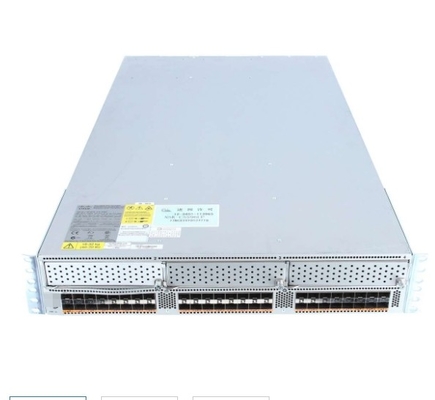

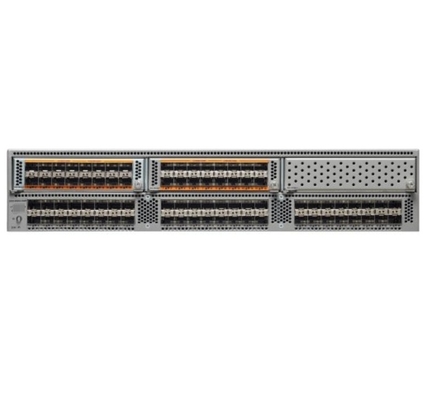

La plateforme Cisco Nexus 5500 prend en charge 10 câbles Twinax en cuivre Gigabit Ethernet SFP+ pour les courtes distances et les optiques SFP+ (10GBASE-SR, 10GBASE-LR, 10GBASE-ER,GLC-ZX-SM et émetteur-récepteur à tissu de la série Cisco Nexus 2000 [FET-10G]) pour de plus longues distances. Le SFP+ présente plusieurs avantages par rapport aux autres options de connectivité Ethernet 10 Gigabit:
● Facteur de forme de 10 Gigabit Ethernet
● Interopérabilité optique avec les types d'interfaces XENPAK, X2 et XFP
● Faible consommation électrique
● Appareil de remplacement à chaud
● Les produits de la plateforme Cisco Nexus 5500 prennent en charge le SFP+ compatible avec le canal de fibres à 8 Gbps pour les options de connectivité natives du canal de fibres; 8-Gbps Fibre Channel-compatible short-reach and 10-km long-reach SFP transceiver modules operate at 8/4/2 Gbps and are supported in the 8‑Gbps-capable native Fibre Channel ports on expansion modules and unified ports
|
| Physique (hauteur x largeur x profondeur) |
3.47 x 17,3 x 29,5 pouces (8,8 x 43,9 x 74,9 cm) |
| Température de fonctionnement |
32 à 104°F (0 à 40°C) |
| Température d'arrêt de fonctionnement (entreposage) |
-40 à 158°F (-40 à 70°C) |
| Humidité |
5 à 95% (non condensé) |
| Hauteur |
0 à 10 000 ft (0 à 3 000 m) |
| Le poids |
47.5 lb (21,55 kg) |
Votre message doit contenir entre 20 et 3 000 caractères!
