Détails sur le produit:
|
| Condition: | GRAINE et utilisé | Branche: | Cisco, c' est ça. |
|---|---|---|---|
| Liaisons montantes: | 4x SFP/SFP+ | Nombre de lignes: | 64K pour IPv4, 32K pour IPv6 |
| Largeur de bande par fente: | 48 Gbps | Un processeur: | Un noyau quadrilatéral à 1,8 GHz |
| Mettre en évidence: | Cartes d'interface de Cisco,Module de STATION THERMALE de Cisco |
||

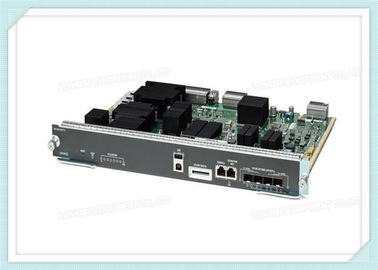

Le leadership de Cisco dans les réseaux sans frontières est étendu avec des fonctionnalités importantes: Cisco TrustSec®, Cisco MultiGig, NetFlow flexible, Cisco EnergyWise®, Cisco UPoE, et de nombreuses autres améliorations de fonctionnalités offertes par le moteur de superviseur Cisco Catalyst 4500E 8L-E. Backward and forward compatibility with most existing Cisco Catalyst 4500E line cards and power supplies helps assure deeper customer satisfaction with an industry-leading investment protection architectureLe moteur Cisco Catalyst Supervisor Engine 8L-E est pris en charge dans le châssis Cisco Catalyst 4500 de la série E.
|
Les caractéristiques de l'appareil doivent être les suivantes: |
|
|
Caractéristique |
|
|
L'éclairage LED |
La LED d'état indique l'état actuel du moteur de surveillance et l'état actuel du logiciel. |
|
Commutateur de réinitialisation (déclenché) |
L'interrupteur RESET est utilisé pour le réinitialiser et le redémarrer. |
|
UID LED et combinaison d'interrupteur |
Une combinaison d'interrupteur de bouton-poussoir et d'indicateur LED. La LED bleue peut être allumée soit en appuyant sur l'interrupteur UID sur le panneau avant, soit via un logiciel. L'objectif principal de la balise LED est de permettre l'identification à partir d'un emplacement distant lors de la configuration ou du dépannage. La possibilité d'allumer/éteindre la LED en appuyant sur un interrupteur vous permet de marcher de l'autre côté d'un rack entièrement peuplé et d'identifier l'interrupteur.En appuyant sur l'interrupteur LED de la balise bleue, la balise LED s'allume et s'éteint. |
|
Ports USB |
Les ports USB sont pris en charge. |
|
Port de la console (connecteur RJ-45) |
Il s'agit d'un port 10/100/1000 qui utilise un connecteur RJ-45. Le port de console vous permet d'accéder au commutateur soit localement (avec un terminal de console) ou via un modem (à distance).Le port a un connecteur RJ-45Le port de la console vous permet d' exécuter les fonctions suivantes: Configurer le commutateur depuis l'interface utilisateur Surveiller les statistiques et les erreurs du réseau Configurer les paramètres de l'agent SNMP |
|
Port 10/100/1000 MGT (connecteur RJ-45) |
Le port de gestion Ethernet est un port hôte de couche 3 auquel vous pouvez connecter un PC. Vous pouvez utiliser le port de gestion Ethernet au lieu du port de console de commutation pour la gestion du réseau.Lorsque vous gérez un commutateur, connectez le PC au port de gestion Ethernet sur un commutateur Catalyst série E 4500. |
|
L'éclairage LED LINK (port de gestion) |
Le port 10/100/1000 MGT est associé à une LED de liaison. |
|
La ligne de sécurité numérique |
Une interface standard de carte mémoire de données sécurisées (SD) est fournie sur le panneau avant. |
|
LED SD |
La LED SD indique l'état actuel de la fente pour carte mémoire SD. |
|
LED SUP actif |
La LED du moteur de surveillance actif indique si le moteur de surveillance est actif ou en mode veille dans les configurations de moteur de surveillance redondantes. |
|
LED d'utilisation |
Huit LED indiquent (en pourcentage approximatif) la charge de trafic actuelle sur le plan arrière. |
|
Les ports 1G/10G UPLINKS (SFP/SFP+) sont utilisés pour les connexions à distance. |
Le Supervisor Engine 8L-E dispose de quatre ports 1-G ou 10-G qui utilisent soit des émetteurs-récepteurs SFP (small form-factor pluggable) soit des émetteurs-récepteurs SFP+. |
|
LEDs de port de liaison vers le haut |
Les LED du port de liaison montante affichent l'état et l'activité des ports de liaison montante. |
|
Superviseur moteur 8L-E LED du panneau avant √ Couleur et signification |
|
|
Statut |
Indique l'état du moteur superviseur: Verte: Tous les tests diagnostiques ont été réussis. Orange Le démarrage du système ou un test de diagnostic est en cours. Le test de diagnostic rouge a échoué. Éteint Le moteur de surveillance est désactivé ou non allumé. |
|
Le lien |
Indique le statut du port de gestion Ethernet 10/100/1000 BASE-T: Verte: Le lien est opérationnel. Éteint Aucun signal n'est détecté, ou il y a une défaillance de la configuration du lien, ou le lien est désactivé par l'utilisateur. |
|
SD |
Indique le statut du port numérique sécurisé: Une carte SD verte est insérée. La carte SD a été retirée ou est défectueuse. |
|
Le SUP actif |
Indique si le moteur superviseur est actif ou en mode veille: Le moteur Green Supervisor est actif (dans les configurations de moteur superviseur redondantes) Le moteur superviseur est en mode veille (dans les configurations redondantes du moteur superviseur) |
|
Utilisation |
Lorsque l'interrupteur est opérationnel, les huit LED d'utilisation indiquent la charge de trafic actuelle sur le plan arrière sous forme d'une valeur en pourcentage approximative.5% de la charge. |
|
État du port de liaison ascendante |
Indique le statut du port de liaison ascendante: Verte: Le lien est opérationnel. Orange?? Le lien est désactivé par l'utilisateur. Orange clignotant L'auto-test de mise sous tension indique un port défectueux. Éteint/Pas de signal détecté ou défaillance de la configuration du lien. |
|
Port de liaison active |
Deux LED sur le panneau avant montrent l'activité du port de liaison ascendante: 1-2 ACTIVE indique que les ports 1 et 2 sont actifs 3-4 ACTIVE indique que les ports 3 et 4 sont actifs Dans les configurations de moteur superviseur autonomes, les quatre ports de liaison ascendante sont actifs; toutes les LED ACTIVES sont allumées en vert. Dans les configurations de moteur superviseur redondantes, seule la LED 1-2 ACTIVE est éclairée en vert. |
