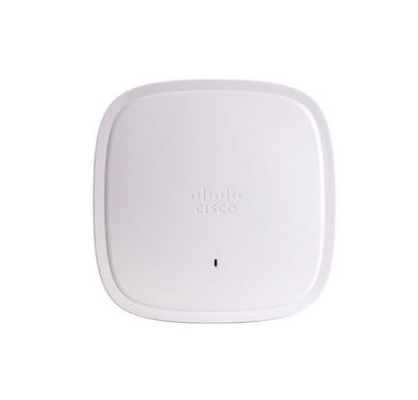

Série WiFi du catalyseur 9100 de Cisco 6 points d'accès de l'antenne interne 4x4 de C9115AXI-A : 4 MIMO un domaine

Les caractéristiques de l'appareil doivent être définies en fonction de l'appareil.

Définition

Point d'accès de la série Cisco Catalyst 9115AX, antenne interne; Wi-Fi 6; 4x4:4 MIMO, domaine A

Logiciel

● Cisco Unified Wireless Network Version 8.9 ou ultérieure

● Cisco IOS® XE Version du logiciel 16.11 ou ultérieure

Contrôleurs LAN sans fil pris en charge

● Contrôleurs sans fil de la série Cisco Catalyst 9800

● Les contrôleurs sans fil de la série Cisco 3500, 5520 et 8540 et le contrôleur sans fil virtuel Cisco

802.11n version 2.0 (et fonctionnalités connexes)

● MIMO 4x4 avec quatre flux spatiaux

● Combinaison maximale des proportions (MRC)

● 802.11n et 802.11a/g

● les canaux de 20 et 40 MHz

● Les débits de données PHY jusqu'à 890 Mbps (40 MHz avec 5 GHz et 20 MHz avec 2,4 GHz)

● Aggrégation de paquets: A-MPDU (transmettre et recevoir), A-MSDU (transmettre et recevoir)

● 802.11 Sélection dynamique de fréquence (DFS)

● soutien à la diversité des cycles de travail (CSD)

802.11ac

● MU-MIMO 4x4 en descente avec quatre flux spatiaux

● MRC

● 802.11ac pour la formation de faisceaux

● des canaux de fréquences de 20, 40, 80 et 160 MHz.

● Les débits de données PHY atteignent jusqu'à 3,47 Gbps (160 MHz avec 5 GHz)

● Aggrégation de paquets: A-MPDU (transmettre et recevoir), A-MSDU (transmettre et recevoir)

● 802.11 DFS

● le soutien des DCT

802.11ax

● MU-MIMO 4x4 en descente avec quatre flux spatiaux

● OFDMA en liaison descendante ou ascendante

● TWT

● Couleur BSS

● MRC

● 802.11 axes de forme de faisceau

● des canaux de fréquences de 20, 40, 80 et 160 MHz.

● Taux de transmission de données PHY allant jusqu'à 5,38 Gbps (160 MHz avec 5 GHz et 20 MHz avec 2,4 GHz)

● Aggrégation de paquets: A-MPDU (transmettre et recevoir), A-MSDU (transmettre et recevoir)

● 802.11 DFS

● le soutien des DCT

Antenne intégrée

● 2,4 GHz, gain de pointe de 3 dBi, antenne interne, omnidirectionnelle dans l'azimut

● 5 GHz, gain de pointe 4 dBi, antenne interne, omnidirectionnelle dans l'azimut

Antennes extérieures (vendues séparément)

● Les points d'accès Cisco Catalyst 9115AXE sont certifiés pour une utilisation avec des gains d'antenne allant jusqu'à 6 dBi (2,4 GHz et 5 GHz)

● Cisco offre la plus large sélection d'antennes du secteur, offrant une couverture optimale pour une variété de scénarios de déploiement

Interfaces

● 1x 100, 1000, 2500 Ethernet à plusieurs gigabits (RJ-45)

● Port de la console de gestion (RJ-45)

● USB 2.0 (activer par un logiciel futur)

Indicateurs

● La LED d'état indique l'état du chargeur de démarrage, l'état de l'association, l'état de fonctionnement, les avertissements du chargeur de démarrage et les erreurs du chargeur de démarrage

Dimensions (W x L x H)

● Point d'accès (sans supports de montage): C9115I: 8,0 x 8,0 x 1,5 pouces (20,3 x 20,3 x 3,8 cm), C9115E: 8,0 x 8,0 x 1,7 pouces (20,3 x 20,3 x 4,3 cm)

Exigences de puissance d'entrée

● 802.3at Power sur Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE ®) Le système de connexion à haut débit est un système de connexion à haut débit.

● Injecteur de puissance Cisco, AIR-PWRINJ6=

● 802.3af PoE

● Injecteur de puissance Cisco, AIR-PWRINJ5= (Note: Cet injecteur ne prend en charge que 802.3af)

Remarque: lorsque 802.3af PoE est la source d'alimentation, les radios 2,4 GHz et 5 GHz seront réduites à 2x2 et l'Ethernet à 1 Gigabit Ethernet.

Environnemental

Le système d'exploitation de l'appareil doit être équipé d'un dispositif de détection de la pollution.

● Température d'arrêt de fonctionnement (entreposage): -22° à 158°F (-30° à 70°C)

● Épreuve d'altitude de stockage: 25 ̊C, 15 000 pieds.

● Température de fonctionnement: de 32° à 122° F (0° à 50° C)

● Humidité de fonctionnement: 10 à 90% (non condensée)

● Épreuve d'altitude de fonctionnement: 40 ̊C, 9843 pieds.

Note: lorsque la température de fonctionnement ambiante dépasse 40 °C, le point d'accès passe de 4x4 à 2x2 sur les radios 2,4 GHz et 5 GHz, l'uplink Ethernet est rétrogradé à 1 Gigabit Ethernet,et l'interface USB sera désactivée.

Le système de contrôle de la qualité est utilisé pour les systèmes de contrôle de la qualité.

● Température d'arrêt de fonctionnement (entreposage): -22° à 158°F (-30° à 70°C)

● Épreuve d'altitude de stockage: 25 ̊C, 15 000 pieds.

● Température de fonctionnement: -4° à 122°F (-20° à 50°C)

● Humidité de fonctionnement: 10 à 90% (non condensée)

● Épreuve d'altitude de fonctionnement: 40 ̊C, 9843 pieds.

Mémoire du système

● 2048 Mo de mémoire vive

● Flash de 1024 Mo

Paramètres de puissance de transmission disponibles

2.4 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 8 dBm (6,25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1 dBm (0,79 mW)

● -4 dBm (0,39 mW)

5 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 8 dBm (6,25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1 dBm (0,79 mW)

● -4 dBm (0,39 mW)

bande de fréquences et canaux de fonctionnement de 20 MHz

A (domaine réglementaire A):

● 2,412 à 2,462 GHz; 11 canaux

● 5,180 à 5,320 GHz; 8 canaux

● 5 500 à 5 700 GHz; 8 canaux

(à l'exclusion des fréquences de 5,600 à 5,640 GHz)

● 5,745 à 5,825 GHz; 5 canaux
