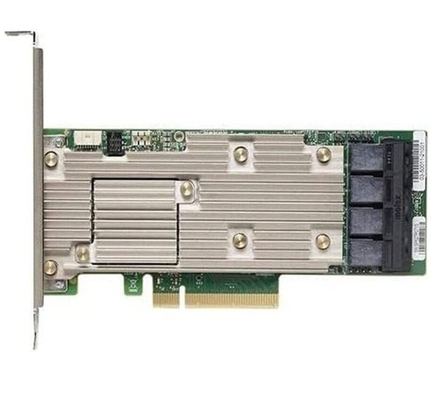

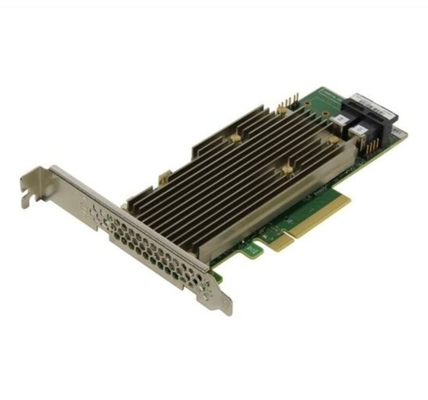

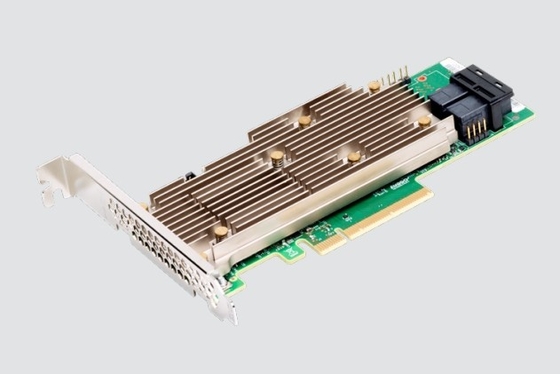

Broadcom MegaRAID SAS 9560-16i - Contrôleur de stockage - 8 canaux - SATA/SAS 12 Gb/S - 1200 MBps

Vue d'ensemble du produit

BROADCOM 9560-16i Megaraid 12 Gb/s Sas/sata/pcie Génération 4.0 (nvme) Contrôleur de raid en trois modes.

RésuméLa série Megaraid 9500 est la première famille d'adaptateurs Pcie de génération 4.0 de l'industrie, offrant des interfaces hôte et stockage Pcie de génération 4.0.Basé sur le Sas3908 High-Port Count Pcie 4.0 X8 Raid-on-chip (ROC), offre deux fois les performances des générations précédentes.

Le 9560-16i est compatible avec les backplanes existants du module Pcie Sff-8639 (u.2), permettant aux utilisateurs d'améliorer les performances pour les environnements de bande passante en constante augmentation.Accompagné de deux initiatives industrielles qui élargissent le déploiement de la technologie Serdes en trois modes, qui permet le fonctionnement des appareils NVME, Sas ou Sata dans un seul compartiment d'entraînement, le 9560-16i est essentiel pour obtenir le maximum de performances et de flexibilité des arrière-plans U.3:

• La spécification Sff-ta-10001 (u.3), qui définit un type de baie commun pour Sas, Sata et Nvme.
• Gestion universelle du fond (ubm), qui définit un cadre commun de contrôle et de gestion du fond.

  Avec la technologie Serdes en trois modes, l'adaptateur négocie entre vitesses et protocoles pour fonctionner de manière transparente avec l'un des trois types de périphériques de stockage.Le support tri-mode fournit un moyen non perturbateur d'évoluer l'infrastructure du centre de données existant.

  Principales caractéristiques:

  Nombre de ports16 Intérieur

  Des connecteursUn X8 Sff-8654

  Interface de l'hôteX8 Pcie génération 4.0

  Interface de stockage12 Gb/s Sas, 6 Gb/s Sata, génération 4.0 Pcie (nvme)

  Régulateur (ROC/IOC)Le numéro d'identification

  Niveaux de raids0, 1, 10, 5, 50, 6, 60

  Maximum de périphériques par contrôleurSaison/sata: 240 Nvme: 32

  Taille du cache4 Go

  Protection par mise en cacheCachevault, Cvpm05 Pour les services de sécurité

  Caractéristiques des raids
• Mode Jbod avec R0/1/10 et Jbod pour les environnements Sds
• Extension de la capacité en ligne (OCE)
• Reprise automatique après perte d'alimentation du système lors de la reconstruction ou de l'exécution du tableau
• Multipathing avec un seul contrôleur
• Équilibrage de charge
• Taille de bande configurable jusqu' à 1 Mb
• Initialisation rapide pour la configuration rapide du tableau
• Vérifiez l'intégrité des données de fond
• Soutenir le Ssd avec la technologie Ssd GuardTM
• Les patrouilles lisent pour scanner et réparer les médias
• 240 Prise en charge du lecteur virtuel (32 pour le 9540)
• Configuration compatible avec Ddf sur disque (cod)
• Soutien S.m.a.r.t.
• Réservoir chauffant global et dédié avec support de réservoir chauffant réversible:
  - Réparation automatique
  - Affinité avec l'enceinte
  - L'urgence de Sata, pièces détachées chaudes pour les ensembles Sas
• Gestion des enceintes:
  - Ses (dans le groupe)
  - Sgpio (bande latérale)
  - Gestion universelle du fond (ubm) prête
• Appui technologique de l'optimisateur de bande passante Databolt pour les boîtiers compatibles basés sur des élargisseurs
• Technologie de diagnostic de l'entraînement à l'état de bouclier
• Le logiciel Megaraid Safestore pour la gestion des clés Sed

  Services de gestion
• Autorités de stockage (lsa)
• Storcli (interface de ligne de commande)
• Hii (infrastructure d'interface humaine de l'UEFI)

  Les soutiensMicrosoft Windows, Vmware Vsphere/esxi, Red Hat Enterprise Linux, Suse Linux, Ubuntu Linux, Citrix Xserver, Centos Linux, Debian Linux, Oracle Enterprise Linux, Fedora, Freebsd. Il est également utilisé pour les logiciels et logiciels de base.

  Les dimensions6.127 pouces × 2.712 pouces (155.65 mm × 68.90 mm)

  Conditions de fonctionnementFonctionnement: de 0°c à 55°c, de 5 à 90% Non condensé

  Le pouvoir typique9.64w

  Voltage de fonctionnement12v ± 8%, 3,3v ± 9%

  Mtbf (calculé)> 3,0001000 heures à 40°C
