Détails sur le produit:
|
| name: | CISCO3925 K9 | model: | CISCO3925 K9 Cisco 3925 Router 3900 Series ISR G2 |
|---|---|---|---|
| Rack Units: | 3U | Interfaces: | 3 integrated 10/100/1000 Ethernet ports with 2 ports capable of RJ-45 or SFP connectivity |
| Warrranty: | 1 year | shipping: | DHL&FeDex |
| Product Type: | Router | Connectivity Technology: | SSL |
| Power Device: | Power supply internal | ||
| Mettre en évidence: | Routeur ISR G2 de la série 3900,3925 Routeur K9,Le routeur CISCO 3925 K9 |
||

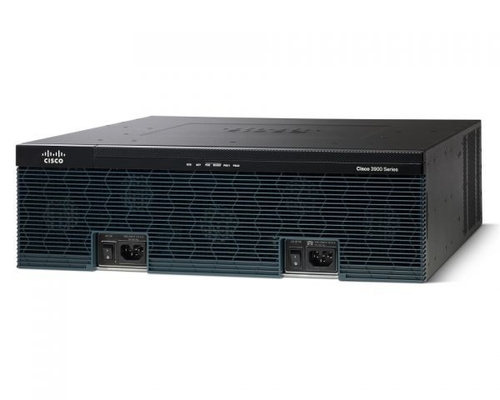

Le routeur Cisco 3925, Service Performance Engine (SPE) 100 modulaire, qui peut être mis à niveau pour des performances encore plus élevées à mesure que les environnements WAN de nouvelle génération évoluent.
Le tableau 2 présente la description de la zone des LED.
| LED | Définition | |
| LED de l'état SYS | Vert massif | Le vert solide indique un fonctionnement normal. |
| Le vert clignotant | Le système démarre ou est en mode ROM. | |
| Ambre | Une erreur de système. | |
| Je suis déconnecté. | L'alimentation est coupée ou la carte système est défectueuse. | |
| LED d'état ACT | Vert massif ou clignotant | Solid ou clignotant indique l'activité du paquet entre le moteur de redirection et de routage et tout port d'E/S. |
| Je suis déconnecté. | Aucun transfert de paquets ne se produit. | |
| Le POE | Verte | Le téléphone IP est allumé. |
| Ambre | Le téléphone IP n'est pas allumé. | |
| PS1 / PS2 | Verte | Le système fonctionne. |
| Ambre | Le système ne fonctionne pas. | |
La figure 3 montre le panneau arrière du routeur Cisco 3925/K9 avec LED.
Nom de l'organisme:
1 Compact flash 0 et 1 (0, à droite) 2 ISM 3 PVDM3 0,1, 2 et 3 (0, extrême droite) 4 EN (activer la console USB) 5 EN (activer la console RJ-45) 6 SFP S 7 SFP EN 8 S (vitesse) 9 L (lien)
Le tableau 3 présente la description de ces LED sur le panneau arrière.
| LED | Couleur | Définition | Localisation |
| CompactFlash 1 est disponible | Verte | La mémoire flash est occupée. | Panneau arrière |
| Ambre | Initialisé par erreur. | ||
| Le vert clignote et s'éteint. | CompactFlash est prêt à être retiré. | ||
| CompactFlash 0 | Verte | La mémoire flash est occupée. | Panneau arrière |
| Ambre | Initialisé par erreur. | ||
| Le vert clignote et s'éteint. | CompactFlash est prêt à être retiré. | ||
| S (vitesse) | 1 clignement + pause | Port GE fonctionnant à 10 Mb/s. | Panneau arrière |
| 2 clignons + pause | Port GE fonctionnant à 100 Mb/s. | ||
| 3 clignons + pause | Port GE fonctionnant à 1000 Mb/s. | ||
| L (lien) | Verte | Le lien GE est établi. | Panneau arrière |
| Je suis déconnecté. | Aucun lien GE n'est établi. | ||
| EN (port de la console RJ-45) | Verte | Le port de la console RJ-45 est actif. | Panneau arrière |
| EN (port série de la console USB) | Verte | Le port de la console USB est actif. | Panneau arrière |
| MTI | Verte | Initialisé. | Panneau arrière |
| Ambre | Initialisé par erreur. | ||
| Je suis déconnecté. | Pas installé. | ||
| PVDM3 0,1, 2 et 3 | Verte | PVDM est initialisé. | Panneau arrière |
| Ambre | Le PVDM est détecté mais non initialisé. | ||
| Je suis déconnecté. | Pas de PVDM installé. | ||
| SFP S | Le vert clignotant | La fréquence de clignement indique la vitesse du port. | Panneau arrière |
| Le modèle SFP EN | Je suis déconnecté. | Il n'est pas présent. | Panneau arrière |
| Verte | Présent et activé. | ||
| Ambre |
Présent avec échec. |
