Détails sur le produit:
|
| Nom: | Les données de référence doivent être fournies conformément à l'annexe I, partie B, du règlement (UE | Ensemble de fonctionnalités: | Base IP |
|---|---|---|---|
| Les ports: | 8 x 10/100/1000 Gigabit Ethernet | Interfaces de liaison montante: | 2 x 1G de cuivre plus 2 x 1G de SFP |
| La garantie: | 1 année | Le transport aérien: | DHL et FedEx |
| Transmission de la largeur de bande: | 16 GBP | Ram: | Mb 512 |
| Paiement: | TT/Paypal | ||
| Mettre en évidence: | 8 ports Compact Switch,Cisco Catalyst 8 ports Compact Switch |
||
Les commutateurs gérés Gigabit Ethernet de la série WS-3560CX-8TC-S de Cisco Catalyst 3560-CX sont composés de 8 ports Gigabit Ethernet, 2 uplinks Gigabit Ethernet RJ-45 et 2 uplinks SFP.

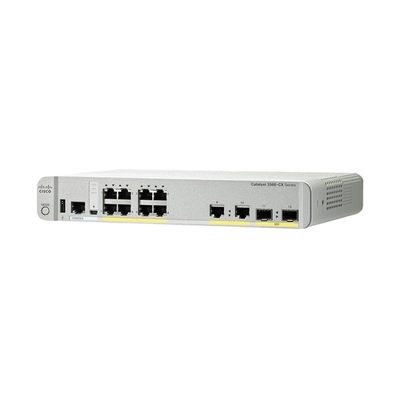

La figure 1 montre l'apparence du WS-C3560CX-8TC-S.
Le tableau 1 montre les spécifications.
| Code du produit | Les données sont fournies par les autorités compétentes de l'État membre. |
| Ensemble de fonctionnalités | Base IP |
| Interfaces de liaison vers le haut | 2 x 1G de cuivre plus 2 x 1G de SFP |
| Les ports | 8 x 10/100/1000 Gigabit Ethernet |
| Largeur de bande de transfert | 16 Gbps |
| Largeur de bande de commutation (capacité double complète) | 32 Gbps |
| La RAM | 512 Mo |
| Mémoire flash | 128 Mo |
| Les dimensions | 40,44 x 26,9 x 21,3 cm |
La figure 2 montre le panneau avant du WS-C3560CX-8TC-S.
Nom de l'organisme:
| ① | Bouton mode | ⑤ | 8 x 10/100/1000 ports |
| ② | Port USB de type A | ⑥ | 2 x 1 G de cuivre |
| ③ | Port de la console RJ-45 | ⑦ | Slots pour les modules SFP |
| ④ | Port USB mini-type B (console) | ⑧ | LEDs de commutation |
Les LED de commutation comprennent les LED SYST, STAT, SPEED et les LED de la console.
Le tableau 2 présente les descriptions des trois LED.
| LED | Couleur/Mode de port | Définition |
|
SYST (Système LED) |
Je suis déconnecté. | Le système n'est pas allumé. |
| Verte | Le système fonctionne normalement. | |
| Ambre | Le système reçoit de l'énergie mais ne fonctionne pas correctement. | |
| Statistique | Statut du port | C'est le mode par défaut. |
| Vélosité | Vitesse du port | La vitesse de fonctionnement du port: 10, 100 ou 1000 Mb/s. |
Les LED de la console indiquent quel port de la console est utilisé.
Si vous connectez un câble à un port de console, le commutateur utilise automatiquement ce port pour la communication avec la console.
Le tableau 3 présente la description de la LED de la console.
| LED | Couleur | Définition |
| Port de la console RJ-45 | Verte |
Le port de la console RJ-45 est actif. Le port LED de la mini-console USB n'est pas actif. |
| Je suis déconnecté. |
Le port n'est pas actif. Le port de la mini-console USB est actif. |
|
| Port de la mini-console USB | Verte |
Le port de la mini-console USB est actif. La LED du port de la console RJ-45 n'est pas active. |
| Je suis déconnecté. |
Le port n'est pas actif. Le port de la console RJ-45 est actif. |
Le tableau 4 présente quelques câbles recommandés.
| Modèles | Décrits |
| Le système d'exploitation de l'appareil doit être configuré de manière à ce qu'il soit compatible avec le système d'exploitation de l'appareil. | Cable de console Cisco CAB-CONSOLE-USB de 6 pieds avec USB de type A et mini-B |
| Le système de réglage de la fréquence est utilisé pour la régulation de la fréquence. | Cable de console Cisco CAB-CONSOLE-RJ45 de 6 pieds avec RJ45 et DB9F |
| Modèles | Les données sont fournies par les autorités compétentes de l'État membre. | Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité. |
| Les liens vers le haut | 2 x 1G de cuivre plus 2 x 1G de SFP | 2 x 1G de cuivre plus 2 x 1G de SFP |
| Les ports | 8 x 10/100/1000 Gigabit Ethernet | 8 x 10/100/1000 Gigabit Ethernet |
| Ensemble de fonctionnalités | Base IP | Base IP |
|
PoE Ports de sortie |
N/A | 8 PoE+ |
| Puissance électrique disponible | N/A | 240 W |
