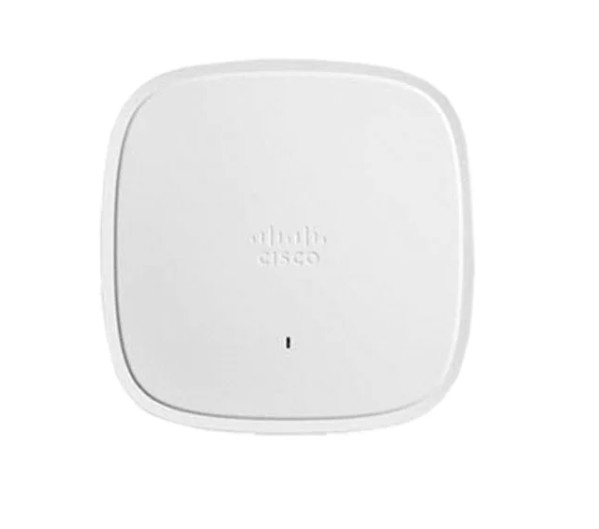

C9120AXE - H Cisco Catalyst 9120 WiFi 6 Point d'accès

C9120AXE-HSpécification

• Cisco Unified Wireless Network Software Release 8.9.x ou version ultérieure

• Cisco iOS®IXE Software Release 16.11 avec AP Device Pack, ou ultérieurement

• contrôleurs sans fil Cisco Catalyst 9800

• Cisco 3500, 5520 et 8540 Contrôleurs sans fil de série et contrôleur sans fil virtuel Cisco

• 4x4 MIMO avec quatre flux spatiaux

• Ratio maximal combinaison (MRC)

• 802.11n et 802.11a / g Forming

• canaux 20 et 40 MHz

• PHY Data Cadre jusqu'à 890 Mbps (40 MHz avec 5 GHz et 20 MHz avec 2,4 GHz)

• Aggrégation de paquets: A-MPDU (transmission et réception), A-MSDU (transmettre et recevoir)

• 802.11 Sélection de fréquence dynamique (DFS)

• Support de diversité cyclique de décalage (CSD)

• MU-MIMI de liaison descendante 4x4 avec quatre flux spatiaux

• MRC

• 802.11ac Forming

• canaux 20, 40, 80 et 160 MHz

• Les débits de données Phy jusqu'à 3,47 Gbps (160 MHz avec 5 GHz)

• Aggrégation de paquets: A-MPDU (transmission et réception), A-MSDU (transmettre et recevoir)

• 802.11 DFS

• Support CSD

• MU-MIMI de liaison descendante 4x4 avec quatre flux spatiaux

• liaison montante / liaison descendante OFDMA

• TWT

• Coloriage BSS

• MRC

• 802.11ax Forming

• canaux 20, 40, 80 et 160 MHz

• Les données de données Phy jusqu'à 5,38 Gbps (160 MHz avec 5 GHz et 20 MHz avec 2,4 GHz)

• Aggrégation de paquets: A-MPDU (transmission et réception), A-MSDU (transmettre et recevoir)

• 802.11 DFS

• Support CSD

Radio flexible (sur 2,4 GHz ou sur 5 GHz)

• 2,4 GHz, gain de pointe 4 DBI, antenne interne, omnidirectionnelle en azimut

• 5 GHz, gain de pointe 5 dBI, antenne interne, omnidirectionnelle en azimut

Radio dédiée à 5 GHz

• 5 GHz, gain de pointe 4 DBI, antenne interne, omnidirectionnelle en azimut

• Les points d'accès Cisco Catalyst 9120E sont certifiés pour une utilisation avec des gains d'antenne jusqu'à 6 DBI (2,4 GHz et 5 GHz)

• Les points d'accès Cisco Catalyst 9120P) sont certifiés pour une utilisation avec des gains d'antenne jusqu'à 13 DBI (2,4 GHz et 5 GHz)

avec l'antenne Air-Ant2513-p4m-n =

• Cisco propose la plus large sélection d'antennes de l'industrie, offrant une couverture optimale pour une variété de

scénarios de déploiement

• Prend en charge les antennes auto-identifiables (SIA) sur un port RP-TNC

• Disponible sur le 9120E et sur le 9120p uniquement

• Connecteur multi-RF compact avec interface DART

4

connecteur

• requis lors de l'exécution de la radio flexible comme une deuxième radio de service à 5 GHz ou une sécurité sans fil

Surveillance de la radio

• 1x 100, 1000, 2500 Ethernet multigigabit (RJ-45)-IEEE 802.3bz

• Port de console de gestion (RJ-45)

• USB 2.0 @ 3,75W (activé via le futur logiciel)

• Point d'accès (sans support de montage): C9120I: 8,5 x 8,5 x 1,7 "(21,6 x 21,6 x 4,3 cm), C9120E et

C9120P: 8,5 x 8,05x 2,0 "(21,6 x 21,6 x 5,1 cm)

• 802.3at Power Over Ethernet Plus (Poe +), 802.3bt Cisco Universal Poe (Cisco Upoe +, Cisco Upoe®)

• Injecteur de puissance Cisco, Air-Pwrinj6 =

• 802.3af poe

• Injecteur de puissance Cisco, Air-Pwrinj5 = (Remarque: Cet injecteur ne prend en charge que 802.3af)

Cisco Catalyst 9120axi

• Température non opérationnelle (stockage): -22°à 158°F (-30°à 70°C)

• Test d'altitude non opérationnel (stockage): 25˚C, 15 000 pieds.

• Température de fonctionnement: 32°à 122°F (0°à 50°C)

• Humidité opérationnelle: 10% à 90% (non-condensation)

• Test d'altitude de fonctionnement: 40˚C, 9843 ft.

Remarque: lorsque la température de fonctionnement ambiante dépasse 40°C, le point d'accès passera de 4x4 à

2x2 sur les radios à 2,4 GHz et 5 GHz, Ethernet de liaison montante se rétablira à 1 Gigabit Ethernet;

Cependant, l'interface USB restera activée

Cisco Catalyst 9120AXE et 9120AXP

• Température non opérationnelle (stockage): -22°à 158°F (-30°à 70°C)

• Test d'altitude non opérationnel (stockage): 25˚C, 15 000 pieds.

• Température de fonctionnement: -4°à 122°F (-20°à 50°C)

• Humidité opérationnelle: 10% à 90% (non-condensation)

• Test d'altitude de fonctionnement: 40˚C, 9843 ft.

• 2048 MB DRAM

• Flash 1024 Mo

2,4 GHz

• 23 DBM (200 MW)

• 20 dBm (100 MW)

• 17 dBm (50 MW)

• 14 dBm (25 MW)

• 11 dBm (12,5 MW)

• 8 dBm (6,25 MW)

• 5 dBm (3,13 MW)

• 2 dBm (1,56 MW)

• -1dbm (0,79 MW)

• -4 dBm (0,39 MW)

5 GHz

• 26 dBm (400 MW)

• 23 DBM (200 MW)

• 20 dBm (100 MW)

• 17 dBm (50 MW)

• 14 dBm (25 MW)

• 11 dBm (12,5 MW)

• 8 dBm (6,25 MW)

• 5 dBm (3,13 MW)

• 2 dBm (1,56 MW)

• -1dbm (0,79 MW)

H (H domaine réglementaire):

• 2,412 à 2,472 GHz; 13 canaux

• 5.180 à 5,320 GHz; 8 canaux

• 5,745 à 5,825 GHz; 5 canaux
