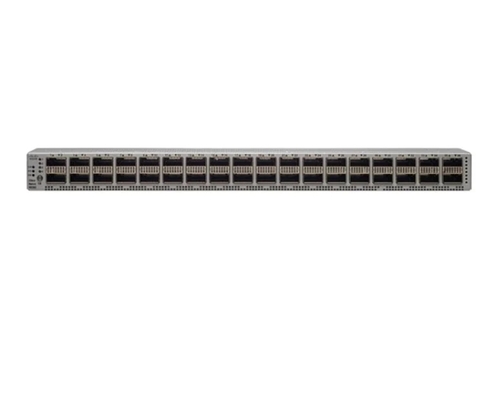

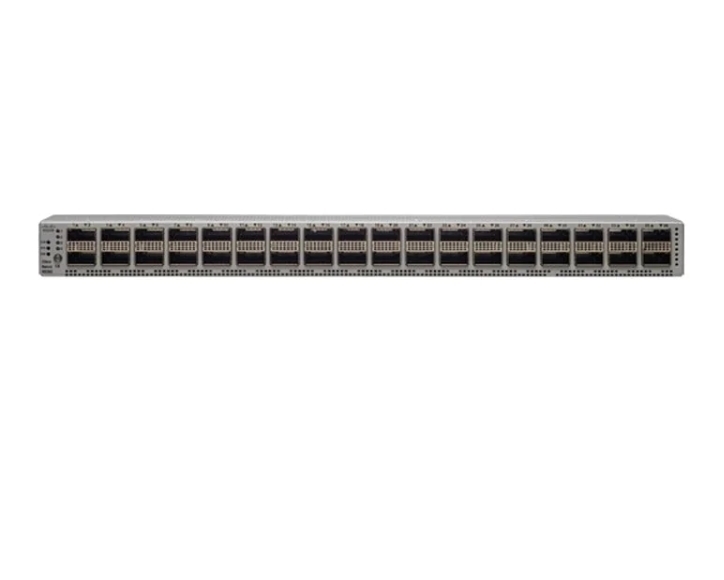

N9K-C9236C est le Nexus 9200 avec 36p 40G 100G QSFP28. the Cisco Nexus 9200 platform consists of industry-leading ultra-high-density fixed-configuration data center switches with line-rate Layer 2 and 3 features that support enterprise and commercial applications, l'hébergement par les fournisseurs de services et les environnements de cloud computing.Ces commutateurs prennent en charge une large gamme de vitesses de port avec des combinaisons flexibles de connectivité 1/10/25/40/50/100 Gbps dans des facteurs de forme compactsEn utilisant le système d'exploitation Cisco NX-OS Software, largement utilisé dans l'industrie, la plateforme Cisco Nexus 9200 est conçue pour le tissu programmable, qui offre flexibilité, mobilité,Les fournisseurs de services et les fournisseurs d'infrastructure en tant que service (IaaS) et de cloudIl est également conçu pour le réseau programmable, qui automatise la configuration et la gestion pour les clients qui souhaitent tirer parti du modèle d'exploitation et des ensembles d'outils DevOps.
Des spécifications rapides
Le tableau 1 montre les spécifications.
| Code du produit |
N9K-C9236C |
| Les ports |
Ports QSFP28 de 36 x 100 Gbps |
| Vitesses prises en charge |
1, 10, 25, 40, 50 et 100 Gbps |
| Configuration du port |
36 ports QSFP28 fixes, chacun étant configuré individuellement en ports 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps ou 2 x 50 Gbps |
Dimensions physiques
(H x O x D) |
1.72 x 17,3 x 22,5 pouces (4,4 x 43,9 x 57,1 cm) |
| Le poids |
18.2 lb (8,3 kg) (sans alimentation ou ventilateurs) |
Détails du produit
La plateforme Cisco Nexus 9200 offre les caractéristiques et avantages suivants:
- ●Hautes performances et évolutivité
La plate-forme fournit des commutations de couche 2 et 3 sur tous les ports jusqu'à 7,2 Tbps et plus de 5,35 bpp de bande passante.
Avec jusqu'à 30 Mo de mémoire tampon partagée, la plateforme est un excellent choix pour les centres de données évolutifs et les applications big data.La possibilité de régler l'allocation de tampon pour les files d'attente non déroulantes fait du Nexus 9200 une plateforme idéale pour les conceptions de stockage IP.
- ●Réseau local étendu virtuel (RLAN)
La plate-forme offre un routage VXLAN natif au taux de ligne.
The Border Gateway Protocol (BGP) Ethernet Virtual Private Network (EVPN) control plane provides scalable multitenancy and host mobility (refer to VXLAN Network with MP-BGP EVPN Control Plane for more information).
- ●Disponibilité élevée du matériel et des logiciels
Le routage multifonctionnel à coût égal (ECMP) de 64 voies permet l'utilisation de conceptions d'arborescence de graisse de couche 3. Cette fonctionnalité aide les organisations à prévenir les goulots d'étranglement du réseau, à accroître la résilience,et ajouter de la capacité avec peu d'interruption du réseau.
Les correctifs assurent une mise à niveau sans interruption dans la plupart des cas.
Les commutateurs utilisent des unités d'alimentation électrique (UAP) échangeables à chaud et des ventilateurs à redondance N + 1.
- ●Système d'exploitation NX-OS spécialement conçu avec des innovations complètes et éprouvées
La programmabilité ouverte prend en charge les outils d'automatisation DevOps intégrés tels que Puppet, Chef et Ansible.
Cisco NX-API prend en charge une approche programmatique commune sur les commutateurs Cisco Nexus.
Le Power-on auto-provisioning (POAP) permet le démarrage sans contact et la configuration du commutateur, réduisant considérablement le temps de provisionnement.
Le moteur de script Python intégré permet l'automatisation et les opérations à distance dans le centre de données.
La surveillance avancée du tampon rapporte l'utilisation du tampon en temps réel par port et par file d'attente, ce qui permet aux organisations de surveiller les rafales de trafic et les modèles de trafic des applications.
Des suites de protocoles de routage unicast et multicast de couche 3 complètes sont prises en charge, y compris BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Protocole d'information sur le routage version 2 (RIPv2), le protocole indépendant de diffusion en mode rare (PIM-SM), la diffusion en mode spécifique à la source (SSM) et le protocole de découverte de la source de diffusion en mode multiple (MSDP).
Le routage par segment permet au réseau de transmettre des paquets de commutation de balises multiprotocole (MPLS) et d'effectuer l'ingénierie du trafic sans ingénierie du trafic (TE) du protocole de réservation des ressources (RSVP).Il fournit une alternative au plan de contrôle pour une évolutivité et une virtualisation accrues du réseau.
Les accessoires
Le tableau 2 présente les accessoires pris en charge.
| Modèle |
Définition |
| NXA-PAC-650W-PI, qui est utilisé pour les tests de dépistage de l'infection. |
Nexus 9000 650W AC PS, prise du côté du port |
| NXA-PAC-650W-PE |
Nexus 9000 650W AC PS, évacuation du côté du port |
| NXA-PAC-1200W-PI, qui est utilisé pour les tests de dépistage de la toxicité. |
Nexus 9000 1200W AC PS, prise du côté du port |
| NXA-PAC-1200W-PE |
Nexus 9000 1200W AC PS, échappement côté port |
| Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
Nexus 9000 930W DC PS, prise du côté du port |
| Le système d'avertissement doit être conforme à l'annexe I. |
Nexus 9000 930W DC PS, évacuation du côté du port |
| N9K-PUV-1200W |
Nexus 9300 1200W alimentation universelle, débit d'air bidirectionnel et prise en charge AC/HVDC |
| N9K-C9300-FAN3 |
Nexus 9K Ventilateur fixe pour le commutateur 2RU, prise du côté du port |
| N9K-C9300-FAN3-B |
Nexus 9K Ventilateur fixe pour le commutateur 2RU, Évacuation du côté du port |
| Le nombre de points de contrôle est déterminé par la méthode suivante: |
Nexus 2K/3K/9K Ventilateur unique pour commutateur 1RU, flux d'air d'échappement côté port |
| Le nombre de points de contrôle est déterminé par la méthode suivante: |
Nexus 2K/3K/9K Ventilateur unique pour le commutateur 1RU, flux d'air d'admission côté port |
| Le nombre de points d'intervention est déterminé par le nombre de points d'intervention. |
Nexus 92300 Ventilateur unique, débit d'air d'échappement côté port |
| Les données sont fournies par les autorités compétentes de l'État membre. |
Nexus 92300 Ventilateur unique, débit d'air d'échappement côté port |
| N93-LAN1K9 = |
L3 amélioré incluant OSPF complet, EIGRP, BGP pour la plateforme Nexus 9200/9300 |
Comparer avec des articles similaires
Le tableau 3 présente la comparaison.
| Code du produit |
N9K-C92304QC: les produits de base sont dérivés de produits de base. |
N9K-C9236C |
| Les ports |
Ports QSFP+ de 56 x 40 Gbps et 8 ports de 100 Gbps |
Ports QSFP28 de 36 x 100 Gbps |
| Vitesses prises en charge |
10, 40 et 100 Gbps |
1, 10, 25, 40, 50 et 100 Gbps |
| Configuration du port |
56 ports QSFP+ fixes, avec une sortie maximale de 64 ports x 10 Gbps, plus 8 ports x 100 Gbps |
36 ports QSFP28 fixes, chacun étant configuré individuellement en ports 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps ou 2 x 50 Gbps |
N9K-C9236C Spécification
N9K-C9236C Spécification
|
| Les ports |
Ports QSFP28 de 36 x 100 Gbps |
| Vitesses prises en charge |
1, 10, 25, 40, 50 et 100 Gbps |
| Configuration du port |
36 ports QSFP28 fixes, chacun étant configuré individuellement en ports 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps ou 2 x 50 Gbps |
| Soutien à la télémétrie |
Je ne sais pas. |
| CPU |
4 noyaux |
| Mémoire du système |
16 Go |
| Disque SSD |
64 Go |
| Puffer de système partagé |
30 Mo |
| Ports de gestion |
3 ports RJ-45 |
| Ports USB |
1 |
| Ports série RS-232 |
1 |
| Les sources d'alimentation électrique (PSU - jusqu'à 2) |
930W CC, 650W AC ou 1200W HVAC/DC |
| Puissance type (CA) |
275 W |
| Puissance maximale (CA) |
640 W |
| Voltage d'entrée (CA) |
de 100 à 240 V |
| Voltage d'entrée (HVAC) |
de 200 à 277 V |
| Voltage d'entrée (DC) |
¥40 à ¥72V de courant continu (minimum et maximum) -48 à ¥60V de courant continu (nominal) |
| Le système de régulation de la tension d'entrée doit être équipé d'un système de régulation de la tension d'entrée (HVDC). |
de 240 à 380 V |
| Fréquence (CA) |
50 à 60 Hz |
| Ventilateurs |
4 |
| Flux d'air |
Intégration et évacuation du côté du port |
| FEMM (heures) |
399,300 |
| Physique (H x O x D) |
1.72 x 17,3 x 22,5 pouces (4,4 x 43,9 x 57,1 cm) |
| Accoustique |
58.8 dBA à 40% de vitesse du ventilateur, 65,3 dBA à 70% de vitesse du ventilateur et 69,6 dB à 100% de vitesse du ventilateur |
| Conformité à la directive RoHS |
- Oui, oui. |
| Le poids |
18.2 lb (8,3 kg) (sans alimentation ou ventilateurs) |
