Les ports QSFP-DD de Cisco Nexus 9316D Spine Switch 16x 400G
Les ports QSFP-DD de Cisco Nexus 9316D Spine Switch 16x 400G
description de
Model:
N9K-C9316D-GX
Description:
Nexus 9316D Spine switch with 16p 400/100G QSFP-DD
Switching Capacity:
25.6 Tbps
Forwarding Rate:
9.5 Bpps
Management ports:
2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+)2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+)
Layer:
3
Manageable:
yes
Stackable:
yes
Rack Unit:
/
Mettre en évidence:
Le commutateur Cisco Nexus 9316D
,
Commutateur 400G QSFP-DD
,
Commutateur Ethernet haute vitesse à 16 ports
Aperçu du N9K-C9316D-GX
Le N9K-C9316D-GX est le commutateur Cisco Nexus 9316D Spine avec 16 ports QSFP-DD 400/100G. Basés sur la technologie Cisco® Cloud Scale, les commutateurs Cisco Nexus® 9300-GX sont la nouvelle génération de commutateurs fixes Cisco Nexus série 9000. La plateforme introduit une interface optique 400G entièrement rétrocompatible Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) pour migrer de manière transparente les infrastructures de centres de données existantes des vitesses de 40 Gbit/s et 100 Gbit/s à 400 Gbit/s. La plateforme offre une protection des investissements pour les clients, offrant une évolutivité et des performances de couche 2 et de couche 3 très flexibles pour répondre aux besoins changeants des centres de données virtualisés et des environnements cloud automatisés.
Cisco propose deux modes de fonctionnement pour les commutateurs Cisco Nexus série 9000. Les organisations peuvent déployer Cisco Application Centric Infrastructure (Cisco ACI™) ou des environnements de commutateurs Cisco Nexus (mode Cisco NX-OS). La solution Cisco ACI est une architecture holistique, axée sur l'intention, avec une automatisation centralisée et des profils d'applications basés sur des politiques. Elle fournit un réseau de transport robuste pour les charges de travail dynamiques et est construite sur une infrastructure réseau qui combine des protocoles éprouvés avec de nouvelles innovations pour créer une architecture très flexible, évolutive et résiliente de liens à faible latence et à large bande passante. Cette infrastructure fournit un réseau capable de prendre en charge les environnements de centres de données les plus exigeants et les plus flexibles.
Spécifications rapides

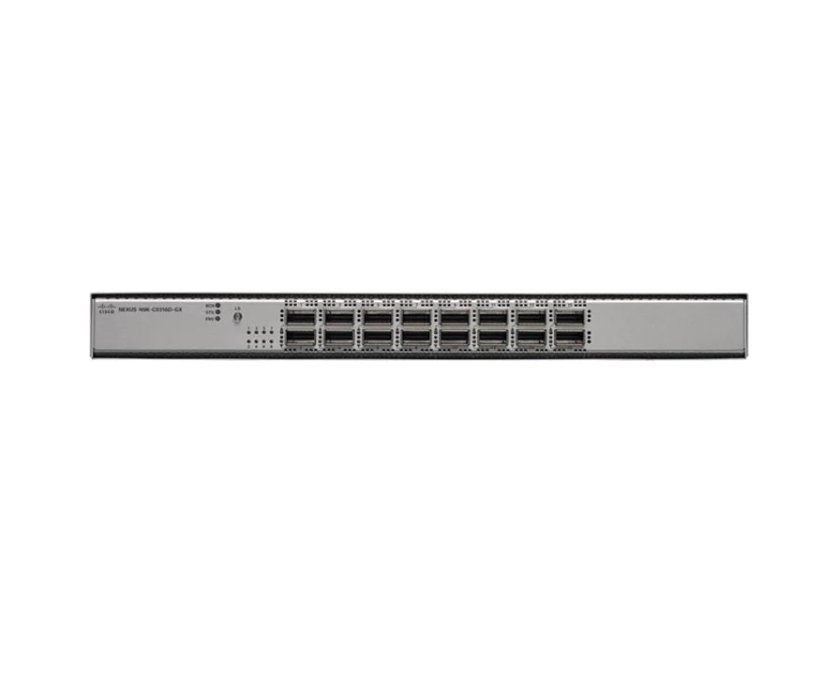

La figure 1 montre le commutateur Cisco Nexus 9316D.
Le tableau 1 montre les spécifications rapides.
Référence
N9K-C9316D-GX
Ports
16 ports QSFP-DD de 400/100/40 Gbit/s
Mémoire système
16 Go NX-OS, 24 Go ACI
Disque SSD (Solid-State Disk)
128 Go
USB
1 port
Ports console série RS-232
1
Ports de gestion
2 (1 x 10/100/1000BASE-T et 1 x 1 Gbit/s SFP+)
Processeur Broadwell-DE
4 cœurs
Dimensions (H x L x P)
3,38 x 17,37 x 22,27 pouces (8,59 x 44,13 x 56,58 cm)
Détails du produit
Aperçu de Cisco ACI
Cisco ACI est une solution de réseau défini par logiciel (SDN) de pointe, sécurisée, ouverte et complète. Elle simplifie, optimise et accélère radicalement le déploiement et la gouvernance de l'infrastructure et accélère le cycle de vie du déploiement des applications. Cisco ACI fournit une automatisation basée sur des politiques grâce à une infrastructure sous-jacente et une superposition intégrées, est agnostique en matière d'hyperviseur et étend l'automatisation des politiques à toute charge de travail, y compris les machines virtuelles, les serveurs physiques bare-metal et les conteneurs.
Cisco ACI fournit un cadre de mise en réseau basé sur l'intention pour permettre l'agilité dans le centre de données. Il capture l'intention métier et utilisateur de haut niveau sous la forme d'une politique et traduit cette intention en constructions réseau nécessaires pour provisionner dynamiquement le réseau, la sécurité et les services d'infrastructure. Il utilise une approche holistique basée sur les systèmes, avec une intégration étroite entre le matériel et les logiciels et les éléments physiques et virtuels, un modèle d'écosystème ouvert et des solutions Cisco personnalisées innovantes pour permettre une valeur commerciale unique pour les centres de données modernes. Cette approche unique utilise un modèle d'exploitation commun, basé sur des politiques, sur l'ensemble du réseau, réduisant considérablement le coût et la complexité de l'exploitation de votre réseau.
Cisco “ACI Anywhere” est une solution complète : avec une seule intention, en utilisant n'importe quel hyperviseur, pour n'importe quelle charge de travail, à n'importe quel endroit et dans n'importe quel cloud. Cisco “ACI Anywhere” offre un ensemble de capacités qui permettent une connectivité transparente entre un centre de données sur site, des centres de données distants et à petite échelle, et plusieurs centres de données géographiquement dispersés sous une seule et même orchestration de politique. À l'avenir, ces capacités s'étendront également au cloud public.
La figure 2 montre les blocs de construction architecturaux de Cisco ACI.
La série Cisco Nexus GX introduit également la prise en charge de la fonctionnalité spine-and-leaf ACI à puce unique pour permettre aux clients d'utiliser un appareil de la série GX donné, soit dans un déploiement ACI spine, soit dans un déploiement ACI leaf pour des déploiements entièrement flexibles.
● 28 ports QSFP28 de 100/40 Gbit/s et 8 ports QSFP-DD de 400/100 Gbit/s
Physique
● Mémoire système : 16 Go NX-OS, 24 Go ACI
● Disque SSD (Solid-State Disk) : 128 Go
● USB : 1 port
● Ports console série RS-232 : 1
● Ports de gestion : 2 (1 x 10/100/1000BASE-T et 1 x 1 Gbit/s SFP+)
● Processeur Broadwell-DE : 4 cœurs
● Dimensions (H x L x P) : 3,38 x 17,37 x 22,27 po (8,59 x 44,13 x 56,58 cm)
● Mémoire système : 16 Go NX-OS, 24 Go ACI
● Disque SSD (Solid-State Disk) : 128 Go
● USB : 1 port
● Ports console série RS-232 : 1
● Ports de gestion : 2 (1 x 10/100/1000BASE-T et 1 x 1 Gbit/s SFP+)
● Processeur Broadwell-DE : 4 cœurs
● Dimensions (H x L x P) : 1,72 x 17,37 x 25,5 po (4,37 x 44,13 x 64,8 cm)
Tampon de paquets
● Tampon centralisé de 80 Mo
● Tampon centralisé de 80 Mo
Spécifications du N9K-C9316D-GX
Spécifications du N9K-C9316D-GX
Ports
● 16 ports QSFP-DD de 400/100/40 Gbit/s
Physique
● Mémoire système : 16 Go NX-OS, 24 Go ACI
● Disque SSD (Solid-State Disk) : 128 Go
● USB : 1 port
● Ports console série RS-232 : 1
● Ports de gestion : 2 (1 x 10/100/1000BASE-T et 1 x 1 Gbit/s SFP+)
● Processeur Broadwell-DE : 4 cœurs
● Dimensions (H x L x P) : 3,38 x 17,37 x 22,27 po (8,59 x 44,13 x 56,58 cm)
Tampon de paquets
● Tampon centralisé de 80 Mo
Refroidissement
● Ventilateurs : NXA-FAN-35CFM-PI et NXA-FAN-35CFM-PE
● Redondance 5+1
● Direction du flux d'air : admission côté port ou échappement côté port
● Remplaçable à chaud : Oui
Alimentation
● CA :
◦ Alimentations CA de 1100 watts (W) (jusqu'à 2)
◦ Redondance 1+1
◦ Alimentations électriques certifiées 80 Plus Platinum avec un rendement de 90 % ou plus (charge de 20 à 100 %)
◦ Fréquence : 50 à 60 Hz (CA)
◦ Conformité RoHS : Oui
◦ Remplaçable à chaud : Oui
◦ Options d'admission côté port ou d'échappement côté port
◦ Puissance typique : 650 W (CA)
● CC :
◦ Alimentations CC de 1100 watts (W) (jusqu'à 2)
◦ Redondance 1+1
◦ Alimentations électriques certifiées 80 Plus Platinum avec un rendement de 90 % ou plus (charge de 20 à 100 %)
● CA/CC haute tension
◦ Puissance : 1200 W CA, 930 W CC ou 1200 W CA/CC haute tension
◦ Tension d'entrée : 100 à 240 V * CA ou –40 à –72 V CC (minimum et maximum), –48 à –60 V CC (nominale)
Environnemental
● Température de fonctionnement : 32 à 104 °F (0 à 40 °C)
● Température de non-fonctionnement (stockage) : -40 à 158 °F
● (-40 à 70 °C)
● Humidité : 5 à 85 % (sans condensation)
● Altitude : 0 à 13 123 pi (0 à 4000 m)
Nombre maximal d'itinéraires de correspondance de préfixe la plus longue (LPM) IPv4
896 000
Nombre maximal d'entrées d'hôte IPv4
896 000
Nombre maximal d'entrées d'adresse MAC
256 000
Nombre maximal d'itinéraires multicast
32 000
Nombre de groupes d'écoute IGMP (Internet Group Management Protocol)
Expédition : 8000
Maximum : 32 000
Nombre maximal d'entrées de liste de contrôle d'accès (ACL)
Par tranche du moteur de transfert :
● 5000 en entrée
● 2000 en sortie
● Max : 20 000 en entrée, 8000 en sortie
Nombre maximal de VLAN
3967
Nombre d'instances de routage et de transfert virtuel (VRF)
Expédition : 1000
Maximum : 16 000
Nombre maximal de chemins ECMP
64
Nombre maximal de canaux de port
512
Nombre maximal de liaisons dans un canal de port
32
Nombre de sessions SPAN actives
4
Nombre maximal de VLAN dans les instances RPVST (Rapid per-VLAN Spanning Tree)
3967
Nombre maximal de groupes HSRP (Hot-Standby Router Protocol)
490
Nombre maximal d'instances MST (Multiple Spanning Tree)
64
Taille de la table de flux utilisée pour la plateforme Cisco Tetration Analytics
64 000
Nombre d'entrées NAT (Network Address Translation)
1023
Conformité réglementaire
Les produits doivent être conformes aux marquages CE conformément aux directives 2004/108/CE et 2006/95/CE.
Sécurité
● UL 60950-1 Deuxième édition
● CAN/CSA-C22.2 n° 60950-1 Deuxième édition
● EN 60950-1 Deuxième édition
● CEI 60950-1 Deuxième édition
● AS/NZS 60950-1
● GB4943
CEM : Émissions
● 47CFR Partie 15 (CFR 47) Classe A
● AS/NZS CISPR22 Classe A
● CISPR22 Classe A
● EN55022 Classe A
● ICES003 Classe A
● VCCI Classe A
● EN61000-3-2
● EN61000-3-3
● KN22 Classe A
● CNS13438 Classe A
Remarque : Cisco Nexus N9K-C9364C respecte les normes d'émissions rayonnées CEM dans toutes les configurations, la seule exception étant si plus de 40 optiques enfichables de la référence Cisco 10-3142-02 (ou 10-3142-01) sont utilisées.
CEM : Immunité
● EN55024
● CISPR24
● EN300386
● Série KN 61000-4
RoHS
Le produit est conforme à la norme RoHS-6, à l'exception des billes BGA (Ball Grid-Array) plombées et des connecteurs à ajustement par pression.
