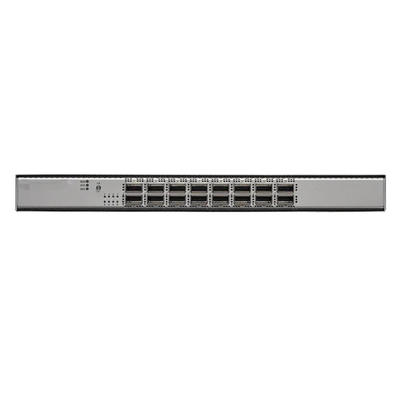

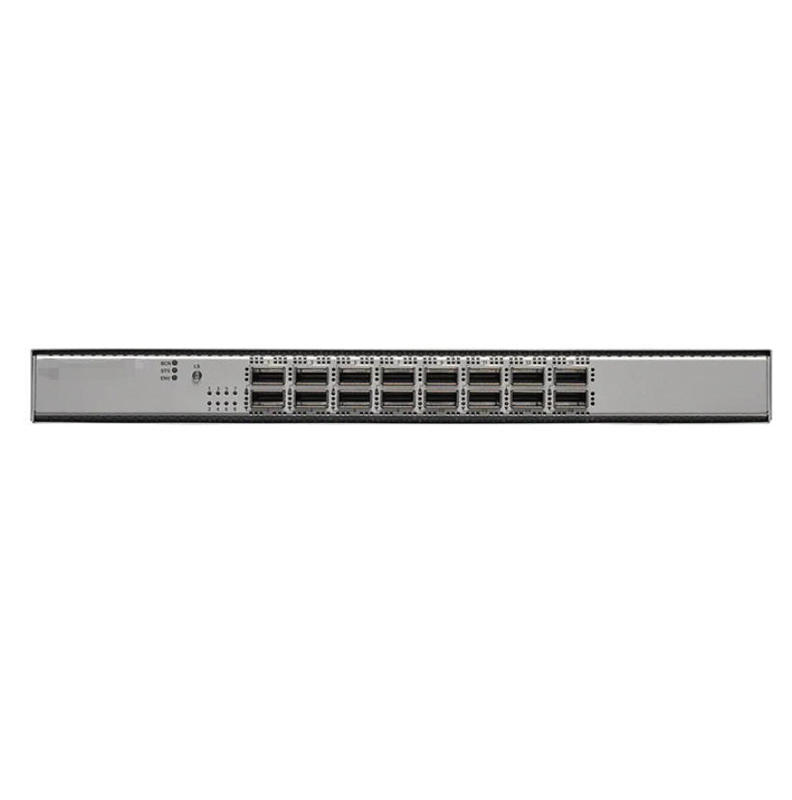

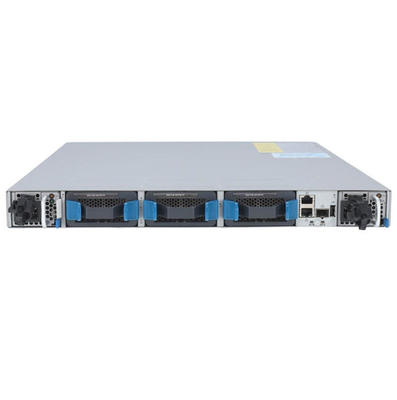

N9K-C9316D-GX Commutateur Nexus 9316D Spine avec 16 ports QSFP-DD 400/100G

Spécifications du N9K-C9316D-GX

Ports

●  16 ports QSFP-DD 400/100/40 Gbit/s

Physique

●  Mémoire système : 16 Go NX-OS, 24 Go ACI

●  Disque SSD (Solid-State Disk) : 128 Go

●  USB : 1 port

●  Ports de console série RS-232 : 1

●  Ports de gestion : 2 (1 x 10/100/1000BASE-T et 1 x 1 Gbit/s SFP+)

●  Processeur Broadwell-DE : 4 cœurs

●  Dimensions (H x L x P) : 3,38 x 17,37 x 22,27 po (8,59 x 44,13 x 56,58 cm)

Tampon de paquets

●  Tampon centralisé de 80 Mo

Refroidissement

●  Ventilateurs : NXA-FAN-35CFM-PI et NXA-FAN-35CFM-PE

●  Redondance 5+1

●  Direction du flux d'air : admission côté port ou échappement côté port

●  Remplaçable à chaud : Oui

Alimentation

●  CA :

◦   Blocs d'alimentation CA de 1100 watts (W) (jusqu'à 2)

◦   Redondance 1+1

◦   Blocs d'alimentation certifiés 80 Plus Platinum avec un rendement de 90 % ou plus (charge de 20 à 100 %)

◦   Fréquence : 50 à 60 Hz (CA)

◦   Conformité RoHS : Oui

◦   Remplaçable à chaud : Oui

◦   Options d'admission côté port ou d'échappement côté port

◦   Puissance typique : 650 W (CA)

●  CC :

◦   Blocs d'alimentation CC de 1100 watts (W) (jusqu'à 2)

◦   Redondance 1+1

◦   Blocs d'alimentation certifiés 80 Plus Platinum avec un rendement de 90 % ou plus (charge de 20 à 100 %)

●  CA/CC haute tension

◦   Puissance : 1200 W CA, 930 W CC ou 1200 W HVAC/HVCC

◦   Tension d'entrée : 100 à 240 V * CA ou –40 à –72 V CC (minimum et maximum), –48 à –60 V CC (nominale)

Environnement

●  Température de fonctionnement : 32 à 104 °F (0 à 40 °C)

●  Température de non-fonctionnement (stockage) : -40 à 158 °F

●  (-40 à 70 °C)

●  Humidité : 5 à 85 % (sans condensation)

●  Altitude : 0 à 13 123 pi (0 à 4000 m)

Nombre maximal d'itinéraires de correspondance de préfixe la plus longue (LPM) IPv4

896 000

Nombre maximal d'entrées d'hôte IPv4

896 000

Nombre maximal d'entrées d'adresse MAC

256 000

Nombre maximal d'itinéraires multicast

32 000

Nombre de groupes d'écoute IGMP (Interior Gateway Management Protocol)

Expédition : 8000

Maximum : 32 000

Nombre maximal d'entrées de liste de contrôle d'accès (ACL)

Par tranche du moteur de transfert :

●  5000 en entrée

●  2000 en sortie

●  Max : 20 000 en entrée, 8000 en sortie

Nombre maximal de VLAN

3967

Nombre d'instances de routage et de transfert virtuel (VRF)

Expédition : 1000

Maximum : 16 000

Nombre maximal de chemins ECMP

64

Nombre maximal de canaux de port

512

Nombre maximal de liaisons dans un canal de port

32

Nombre de sessions SPAN actives

4

Nombre maximal de VLAN dans les instances RPVST (Rapid per-VLAN Spanning Tree)

3967

Nombre maximal de groupes HSRP (Hot-Standby Router Protocol)

490

Nombre maximal d'instances MST (Multiple Spanning Tree)

64

Taille de la table de flux utilisée pour la plateforme Cisco Tetration Analytics

64 000

Nombre d'entrées NAT (Network Address Translation)

1023

Conformité réglementaire

Les produits doivent être conformes aux marquages CE conformément aux directives 2004/108/CE et 2006/95/CE.

Sécurité

●  UL 60950-1 Deuxième édition

●  CAN/CSA-C22.2 n° 60950-1 Deuxième édition

●  EN 60950-1 Deuxième édition

●  CEI 60950-1 Deuxième édition

●  AS/NZS 60950-1

●  GB4943

CEM : Émissions

●  47CFR Partie 15 (CFR 47) Classe A

●  AS/NZS CISPR22 Classe A

●  CISPR22 Classe A

●  EN55022 Classe A

●  ICES003 Classe A

●  VCCI Classe A

●  EN61000-3-2

●  EN61000-3-3

●  KN22 Classe A

●  CNS13438 Classe A

Remarque : Le Cisco Nexus N9K-C9364C respecte les normes d'émissions rayonnées CEM dans toutes les configurations, la seule exception étant si plus de 40 optiques enfichables de la référence Cisco 10-3142-02 (ou 10-3142-01) sont utilisées.

CEM : Immunité

●  EN55024

●  CISPR24

●  EN300386

●  Série KN 61000-4

RoHS

Le produit est conforme à la directive RoHS-6, à l'exception des billes BGA (Ball Grid-Array) au plomb et des connecteurs à ajustement serré.
