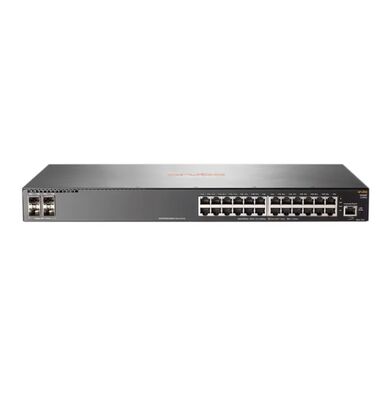

JL259A Vue d'ensemble
La série de commutateurs Ab 2930F est conçue pour les clients qui construisent des espaces de travail numériques optimisés pour les utilisateurs mobiles avec une approche intégrée câblée et sans fil.Ces commutateurs d'accès de couche 3 de base sont faciles à déployer et à gérer avec des outils de sécurité et de gestion de réseau avancés tels que Ab ClearPass Policy Manager et Ab AirWaveUn puissant ASIC Ab ProVision offre des performances et une valeur ajoutée en supportant les dernières applications SDN avec une programmabilité à l'épreuve du temps..Le 2930F prend en charge les uplinks 10 GbE, PoE +, QoS robuste, routage RIP, Access OSPF, ACL, nœud tunnelé et IPv6.Ce JL259A est doté de 24 ports d'accès 10/100/1000 et de 4 emplacements de récepteur SFP Gigabit pour la connectivité uplink.
Spécification rapide
Le tableau 1 présente les spécifications rapides.
| Code du produit |
JL259A |
| Le type |
Le commutateur Ab 2930F 24G 4SFP |
| Ports d'entrée/sortie et fentes |
· 24 ports de détection automatique 10/100/1000 RJ 45 (IEEE 802.3 type 10BASE T, IEEE 802.3u type 100BASE TX, IEEE 802.3ab type 1000BASE T)
Duplex: 10BASE T/100BASE TX: à moitié ou plein, 1000BASE T: plein seulement
· 4 PPS
|
| Ports et emplacements supplémentaires |
1 port de console série à double personnalité (RJ 45 ou micro USB) |
| Débit |
jusqu'à 41,7 Mp/s |
| Capacité de commutation |
56 Go/s |
| Les dimensions |
4.39 × 44,25 × 20,02 cm (1,73 × 17,42 × 7,88 pouces)
Hauteur 1U
|
Comparer avec des articles similaires
Le tableau 2 présente la comparaison.
| Code du produit |
JL258A |
JL259A |
JL260A |
JL261A |
JL262A |
| Le type |
Le commutateur Ab 2930F 8G PoE+ 2SFP |
Le commutateur Ab 2930F 24G 4SFP |
Le commutateur Ab 2930F 48G 4SFP |
Le commutateur Ab 2930F 24G PoE+ 4SFP |
Le commutateur Ab 2930F 48G PoE+ 4SFP |
| Ports d'entrée/sortie et fentes |
· 8 ports de détection automatique 10/100/1000 PoE+ RJ 45 (IEEE 802.3 type 10BASE T, IEEE 802.3u type 100BASE TX, IEEE 802.3ab type 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: à moitié ou plein
1000BASE T: seulement plein
|
· 24 ports de détection automatique 10/100/1000 RJ 45 (IEEE 802.3 type 10BASE T, IEEE 802.3u type 100BASE TX, IEEE 802.3ab type 1000BASE T)
Duplex: 10BASE T/100BASE TX: à moitié ou plein
1000BASE T: seulement plein
· 4 PPS
|
· 48 ports de détection automatique 10/100/1000 RJ 45 (IEEE 802.3 type 10BASE T, IEEE 802.3u type 100BASE TX, IEEE 802.3ab type 1000BASE T)
Duplex: 10BASE T/100BASE TX: à moitié ou plein
1000BASE T: seulement plein
· 4 PPS
|
· 24 ports de détection automatique 10/100/1000 PoE+ RJ 45 (IEEE 802.3 type 10BASE T, IEEE 802.3u type 100BASE TX, IEEE 802.3ab type 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: à moitié ou plein
1000BASE T: seulement plein
|
· 48 ports de détection automatique 10/100/1000 PoE+ RJ 45 (IEEE 802.3 type 10BASE T, IEEE 802.3u type 100BASE TX, IEEE 802.3ab type 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: à moitié ou plein
1000BASE T: seulement plein
|
| Débit |
jusqu'à 41,7 Mp/s |
jusqu'à 41,7 Mp/s |
jusqu'à 77,4 Mp/s |
jusqu'à 41,7 Mp/s |
jusqu'à 77,4 Mp/s |
| Capacité de commutation |
56 Go/s |
56 Go/s |
104 Go/s |
56 Go/s |
104 Go/s |
Les spécifications JL259A
Le type
Le commutateur Ab 2930F 24G 4SFP
Ports et fentes d'entrée/sortie
24 RJ-45 avec détection automatique des ports 10/100/1000 (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T) Duplex: 10BASE-T/100BASE-TX: moitié ou plein 1000BASE-T: plein seulement, 4 SFP
Ports et créneaux horaires supplémentaires
1 port de console série à double personnalité (RJ-45 ou USB micro-B)
Mémoire et processeur
Dual Core ARM Cortex A9 @ 1016 MHz, 1 Go de mémoire SDR3 DDR3, taille du tampon de paquets: 12,38 Mo (4,5 Mo d'entrée/7,785 Mo d'exode), 4 Mo de mémoire électronique
Gestion
Ab AirWave Network Management, IMC Intelligent Management Center, interface en ligne de commande, navigateur Web, menu de configuration, gestionnaire SNMP, Telnet, RMON1, FTP,Gestion hors bande (serie RS-232C ou micro USB)
Temps de latence de 1000 Mb
< 3,8 μs (64 paquets par octet)
Capacité de commutation
56 Gb/s
Taille de la table de routage
10000 entrées (IPv4), 5000 entrées (IPv6)
Taille de la table des adresses MAC
32768 entrées
Les dimensions
4.39 x 44,25 x 20,02 cm (1,73 x 17,42 x 7,88 pouces), hauteur 1U
Dissipation de chaleur maximale
1050,5 kJ/h (100 BTU/h)
Voltage
100 - 127 / 200 - 240 V CA, nominale
Puissance nominale maximale
29.3 W
Puissance au ralenti
19.5 W
Température de fonctionnement
0°C à 45°C (32°F à 113°F) jusqu'à 5000 pieds, 0°C à 40°C (32°F à 104°F) jusqu'à 10000 pieds
Humidité relative de fonctionnement
15% à 95% @ 40°C (104°F), sans condensation
Température de non-fonctionnement/Température de stockage
-40°C à 70°C (-40°F à 158°F) jusqu'à 15000 pieds, 15% à 95% @ 65°C (149°F), non condensant
Les appareils acoustiques
Puissance: 49,7 dB, pression: 37,1 dB
Direction du débit d'air
Parallèlement
Certificats de sécurité
La norme EN 60950-1, deuxième édition, norme EN 60950-1:2006 +A11:2009 +A1:2010 +A12:2011+A2:2013, CEI 60950-1:2005 +A1:2009 +A2:2013, CSA 22.2 n° 60950-1-07 2ème, EN 60825-1:2007 / CEI 60825-1:2007 Classe 1
Émissions
La norme EN 55022:2010/CISPR 22 classe A, FCC CFR 47 partie 15, classe A, VCCI classe A, ICES-003 classe A, CNS 13438 est modifiée.
Immunité
Générique: EN 55024:2010/CISPR 24, ESD IEC 61000-4-2, Irradié IEC 61000-4-3, EFT/Burst IEC 61000-4-4, Surge IEC 61000-4-5, Conduit IEC 61000-4-6, Champ magnétique de fréquence de puissance IEC 61000-4-8,Réductions et interruptions de tension CEI 61000-4-11, Harmonics IEC/EN 61000-3-2, Flicker IEC/EN 61000-3-3 Pour les appareils électroniques, le réglage de la fréquence doit être effectué à l'aide d'un régulateur de fréquence.
