1. Résumé
L'émetteur-récepteur optique SFP+ compatible SFP-10G-BXD1 Huawei est un module bidirectionnel (BIDI) haute performance conçu pour les liaisons 10G Ethernet sur la fibre mono-mode (SMF) jusqu'à 10 km.Fonctionnant à des longueurs d'onde 1330 nm TX / 1270 nm RX, il permet une communication full-duplex sur une seule chaîne de fibre LC, réduisant considérablement les coûts de câblage en fibre dans les réseaux d'entreprise et de télécommunications.
Ce module SFP+ échangeable à chaud prend en charge la norme 10GBASE-BX, assurant une compatibilité transparente avec les commutateurs, les routeurs et autres périphériques de réseau Huawei nécessitant une connectivité optique à grande vitesse.Avec surveillance diagnostique numérique (DDM/DOM), les utilisateurs peuvent surveiller en temps réel les paramètres optiques tels que la température, la tension et la puissance optique pour améliorer la stabilité du réseau.

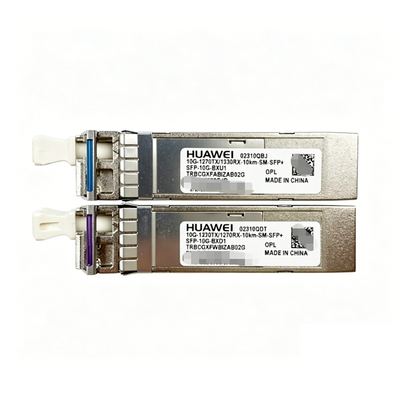

Conçu pour la fiabilité et la transmission à longue distance, le SFP-10G-BXD1 est largement utilisé dans les centres de données, les réseaux d'entreprise, le backhaul FTTH et les infrastructures de télécommunications.Il fonctionne comme un module apparié avec SFP-10G-BXU1, formant une liaison optique bidirectionnelle complète.

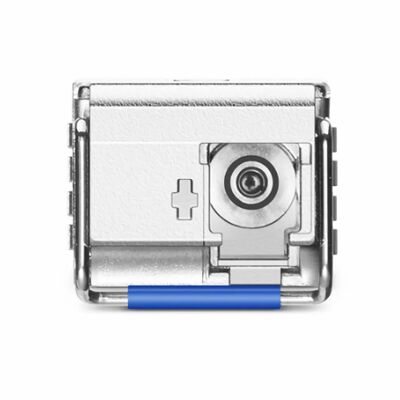

La figure 1 montre le panneau avant du SFP-10G-BXD1.
2. Caractéristiques clés
- Transcepteur BIDI 10G SFP+ (solution à fibre unique)
- Longueur d'onde TX de 1330 nm / RX de 1270 nm
- Distance de transmission allant jusqu'à 10 km (SMF)
- Distance de transmission allant jusqu'à 10 km (SMF)
- Connecteur duplex LC
- SFP+ conforme à la norme MSA
- Prend en charge la surveillance DDM/DOM
- Faible consommation d'énergie et haute stabilité
- Entièrement compatible avec les équipements de réseau Huawei
3Spécifications techniques
| Nom de l'article |
Détails |
| Facteur de forme |
SFP+ |
| Taux de données |
10 Gbps |
| Le protocole |
10GBASE-BX |
| Longueur d'onde |
1330nm / 1270nm |
| Type de fibre |
Fibre mono-mode (SMF) |
| Distance maximale |
10 km |
| Connecteur |
LC Simplex |
| DDM |
Soutenue |
| Température de fonctionnement |
0°C à 70°C (ou industriel -40°C à 85°C en option) |
| Consommation d'électricité |
Conception à faible consommation |
4Comment ça marche
Contrairement aux modules à double fibre traditionnels, le SFP-10G-BXD1 utilise la technologie BiDi (bidirectionnelle), ce qui permet:
- Une seule fibre pour la transmission et la réception
- Fonctionnement en paire avec SFP-10G-BXU1
- Réduction des coûts de déploiement de la fibre jusqu'à 50%
- Idéal pour les environnements d'infrastructures de fibres denses ou limitées
5. Compatibilité
Ce module est compatible avec:
- Commutateurs et routeurs Huawei (port SFP+ 10G)
- Commutateurs Ethernet d'entreprise
- Commutateurs d'agrégation de centres de données
- Tout port 10G SFP+ conforme à la norme MSA (dépendant du fournisseur)
6. Applications
- Interconnexion des centres de données (DCI)
- L'épine dorsale du réseau d'entreprise
- Réseaux d'accès Metro Ethernet
- Infrastructure FTTH / FTTx
- Systèmes de transmission par opérateur de télécommunications
7. Avantages par rapport aux modules SR/LR 10G standard
- Utilise une seule fibre au lieu de deux.
- Moins de coûts de déploiement
- Gestion des câbles simplifiée
- Des performances de 10 Gbps équivalentes à celles des modules LR (dans une plage de 10 km)
- Une meilleure évolutivité dans les environnements limités en fibres
8. FAQ
Q1: À quoi sert le SFP-10G-BXD1?
Il est utilisé pour la transmission optique 10G sur fibre mono-mode jusqu'à 10 km, principalement dans les réseaux d'entreprise et de télécommunications.
Q2: Le SFP-10G-BXD1 a-t-il besoin d'un module jumelé?
Il doit être utilisé avec SFP-10G-BXU1 pour une bonne communication bidirectionnelle.
Q3: Quelle est la différence entre les modules SR/LR BXD1 et les modules SR/LR SFP+ 10G standard?
- SR utilise des fibres multimodes (courte portée, ~ 300m)
- LR utilise la double fibre en mode unique (~ 10 km, 2 fibres)
- BXD1 utilise une seule fibre (une seule chaîne) avec la technologie BiDi
Q4: Est-il compatible avec les commutateurs autres que Huawei?
Oui, si le commutateur prend en charge les modules SFP+ conformes à la norme MSA, mais la compatibilité dépend des restrictions du fournisseur.
Q5: Puis-je l'utiliser sans DDM?
Oui, il fonctionnera sans surveillance, mais le DDM fournit des diagnostics en temps réel pour une meilleure maintenance.
Q6: Quel type de fibre est requis?
Fibre mono-mode (SMF), généralement câble simplex OS2 LC.
Q7: Que se passe-t-il si j'utilise la mauvaise paire (BXU1/BXD1)?
La liaison ne sera pas établie car les longueurs d'onde doivent correspondre correctement (conception de paire inversée TX/RX).
9Pourquoi choisir notre module SFP-10G-BXD1
Notre module est fabriqué et testé sous un contrôle de qualité strict, assurant:
- Test de compatibilité à 100%
- Performances optiques stables
- Faible taux d'erreur en bits (BER)
- Fiabilité de qualité industrielle
- Déploiement du plug-and-play
