Résumé
Le Cisco Catalyst C9300L-48PF-4X-E est un commutateur de couche 3 empilable de classe entreprise conçu pour ancrer les lieux de travail numériques modernes à haute densité.Disposant de 48 ports de pleine puissance sur Ethernet Plus (PoE+), un budget PoE par défaut de 890W robuste et 4 uplinks fixes 10G SFP +, ce commutateur fournit le mélange parfait de fourniture d'énergie haute densité, de performances multigigabits et de résilience du réseau.Il est alimenté par le plan de données d'accès unifié de Cisco (UADP 2).0) ASIC et exécutant le logiciel Cisco IOS-XE Network Essentials, le C9300L-48PF-4X-E assure une mise à l'échelle transparente gérée par le cloud, une sécurité avancée via MACsec,et le déploiement sans contact pour les succursales des moyennes entreprises et des entreprises.

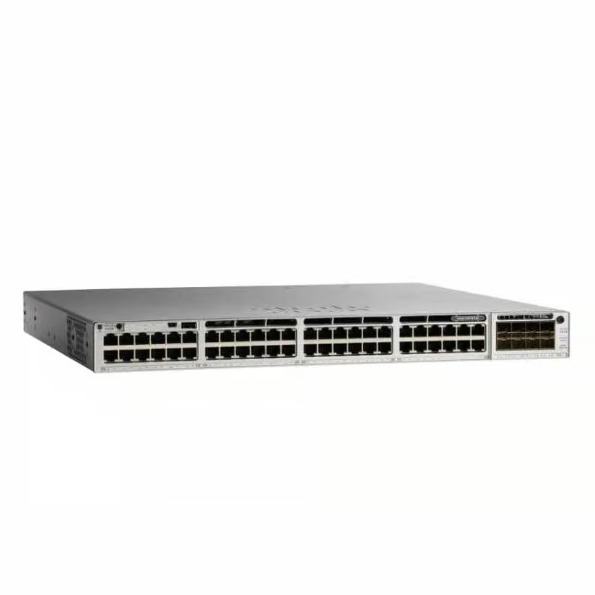

La figure 1 montre le panneau avant du C9300L-48PF-4X-E.
C'est quoi le commutateur Cisco C9300L-48PF-4X-E?
Le Cisco C9300L-48PF-4X-E appartient à la série Catalyst 9300 leader du secteur, spécialement conçue comme une option de liaison fixe (indiquée par le "L") dans la gamme premium 9300.Il offre 48 ports RJ45 standard 10/100/1000 Mbps qui prennent en charge IEEE 802.3at PoE + (jusqu'à 30W par port), ce qui signifie que vous pouvez alimenter un groupe dense d'appareils IoT sans avoir besoin d'injecteurs de puissance midspan.éliminer le besoin de cartes de liaison ascendante modulaires tout en fournissant des liaisons optiques à haut débit à votre infrastructure réseau de base.
Pourquoi choisir le C9300L-48PF-4X-E pour votre infrastructure d'entreprise?
1Budget d'énergie exceptionnel pour l'IoT à haute densité
Avec un budget PoE global de 890 W (extensible via deux alimentations CA de 1100 W interchangeables à chaud), ce commutateur fournit une puissance illimitée sur les 48 ports simultanément.Il prend facilement en charge les appareils modernes à forte consommation d'énergie, y compris les points d'accès Wi-Fi 6/6E, caméras de surveillance IP PTZ (Pan-Tilt-Zoom), terminaux vidéo et contrôleurs d'éclairage LED de bâtiment intelligent.
2. Haute disponibilité avec StackWise-320
La sous-série C9300L prend en charge la technologie Cisco StackWise-320. En empilant jusqu'à 8 commutateurs ensemble, vous pouvez les gérer comme une seule entité logique avec une bande passante d'empilement impressionnante de 320 Gbps.Cette architecture garantit la résilience du passage à l'état (NSF/SSO), ce qui signifie que si un commutateur dans la pile échoue, les flux de données continuent sans interruption.
3Sécurité avancée et segmentation automatisée
Équipé d'un cryptage MACsec-128, le C9300L-48PF-4X-E protège vos trames de données localisées contre les écoutes et les violations actives.et Sécurité du premier saut (FHS), il vérifie l'intégrité du code matériel et logiciel afin d'atténuer les risques liés au firmware de la chaîne d'approvisionnement et à l'accès non autorisé.
Comment déployer et gérer le Cisco C9300L-48PF-4X-E
Installation de l'empilement et de l'interconnexion optique
Afin d'optimiser les liaisons fixes 4x10G SFP+ pour une portée maximale et un débit élevé, les ingénieurs réseau associent fréquemment le C9300L-48PF-4X-E à des émetteurs-récepteurs et accessoires haut de gamme:
-
Pour le branchement par fibre: utiliser des émetteurs-récepteurs multimodes 10G SFP+ SR (Short Range) compatibles avec Cisco avec câbles MPO ou LC OM3/OM4 pour des distances allant jusqu'à 300 mètres,ou optique monomode 10G SFP+ LR (Long Range) pour les backbones du campus jusqu'à 10 km.
-
Connexion d'empilement: installez le kit d'empilement StackWise-320 en option sur le panneau arrière à l'aide de câbles d'empilement spécialisés pour relier plusieurs unités Catalyst 9300L à un nœud résilient unifié.
Plateformes de gestion
La licence Network Essentials permet un contrôle localisé standard via une interface WebGUI intuitive ou une interface de ligne de commande (CLI) avancée via NETCONF/RESTCONF.Il est directement relié au centre d'ADN de Cisco., transformant les distributions de polices complexes et le dépannage analytique du deuxième jour en une opération simplifiée et simple.
Spécifications techniques détaillées
| Caractéristique |
Spécification détaillée |
| Modèle de produit |
Le système de contrôle de la qualité doit être équipé d'un système de contrôle de la qualité de l'air. |
| Total des ports |
Pour les connexions de type SFP+, les connexions de type SFP+ doivent comporter: |
| Allocation de l'alimentation électrique PoE |
Par défaut 890 watts (supporte le PoE perpétuel et rapide) |
| Capacité de commutation |
176 Gbps (seulement) / 496 Gbps (étapelés) |
| Taux de transfert |
1300,95 Mpps (seulement) / 369,05 Mpps (empilés) |
| RAM / flash |
8 Go DDR4 / 16 Go Flash interne |
| Taille de la table des adresses MAC |
Jusqu'à 32 000 entrées |
| Protocoles de routage |
Le système de gestion des données est basé sur les données fournies par le système de gestion des données. |
| Dimensions (H x O x D) |
1.73 x 17.5 x 19.2 pouces (1 RU Rackmount) |
Guide de comparaison et de sélection des produits
Pour aider les responsables des achats d'entreprise à prendre une décision d'achat éclairée, la matrice ci-dessous détaille comment le C9300L-48PF-4X-E se compare aux variantes Cisco voisines:
| Attribut |
Le nombre total d'équipements utilisés est de: |
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: |
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2. |
| Appui au PoE |
PoE+ complet (890 W) |
Seules les données (pas de PoE) |
PoE+ complet (715W par défaut) |
| Conception des liens ascendants |
Fixé (4x 10G SFP+) |
Fixé (4x 10G SFP+) |
Modulaire (outils de liaison vers le haut flexibles) |
| Vitesse d'empilement |
StackWise-320 est un logiciel |
StackWise-320 est un logiciel |
StackWise-480 est un logiciel |
| Niveau logiciel |
Les éléments essentiels du réseau |
Les éléments essentiels du réseau |
Avantages du réseau |
| Utilisé pour |
L'IoT dense, les téléphones IP et les points d'accès |
Racks serveur / agrégation de base |
Les épaules mobiles du campus modulaires |
Questions fréquentes
Q1: Quelle est la principale différence entre les modèles Cisco C9300 et C9300L?
R: La série Catalyst 9300 standard dispose de créneaux de liaison ascendante modulaires, vous permettant de basculer entre les modules 1G, 10G, 25G ou 40G plus tard, et prend en charge StackWise-480.Le C9300L dispose de liaisons fixes (dans ce casLe C9300L offre un coût total de possession (TCO) inférieur tout en offrant une fonctionnalité logicielle de couche 3 identique.
Q2: Le C9300L-48PF-4X-E prend-il en charge les doubles sources d'alimentation échangeables à chaud?
R: Oui. Le commutateur est livré en série avec une alimentation CA à haut rendement, mais dispose de deux fentes d'alimentation arrière.Vous pouvez ajouter un module d'alimentation secondaire redondant (PWR-C1-1100WAC-P) pour permettre le partage de charge, redondance de puissance, ou pour maximiser la disponibilité de puissance PoE lors du déploiement de l'appareil à pleine charge.
Q3: Quels émetteurs-récepteurs sont compatibles avec les uplinks fixes 4x 10G?
R: Les ports de liaison ascendante acceptent les émetteurs-récepteurs SFP+ standard du secteur, notamment 10GBASE-SR, 10GBASE-LR, 10GBASE-ER,et câbles optiques actifs 10G SFP+ (AOC) ou câbles à double axe en cuivre à raccordement direct (DAC) pour l'empilement ou le regroupement de distribution de commutateurs à courte portée.
Q4: Quels services après-vente et garantie sont fournis avec cet achat?
R: Nous offrons une garantie complète d'un an sur tous les nouveaux commutateurs Cisco.notre groupe technique coordonne les flux de travail de remplacement rapideEn outre, nous offrons un support d'intégration à distance standard pour aider à la configuration initiale, à la configuration du VLAN et aux configurations d'empilement.
Q5: Puis-je mettre à niveau la licence logicielle de Network Essentials à Network Advantage plus tard?
R: Oui, la licence de la série Cisco Catalyst peut être mise à niveau électroniquement.La mise à niveau vers Network Advantage débloque des fonctionnalités avancées comme NetFlow Flexible, l'échelle de routage BGP et la macro-segmentation Cisco SD-Access.
Conclusion
Le Cisco C9300L-48PF-4X-E est une centrale puissante pour les entreprises modernes.et des outils de résilience de niveau entreprise comme StackWise-320, c'est l'investissement idéal à long terme pour les entreprises qui développent leurs capacités de réseau.
