Détails sur le produit:
|
| Applications ciblées: | Données, voix et vidéo | Facteur de forme: | HWIC-4ESW = Facteur de forme HWIC à largeur unique |
|---|---|---|---|
| Numéro de pièce: | Le HWIC-4ESW | Marque: | Le système d'alarme de l'équipage |
| Mettre en évidence: | module de commutateur de routeur de Cisco,Module de service de Cisco |
||

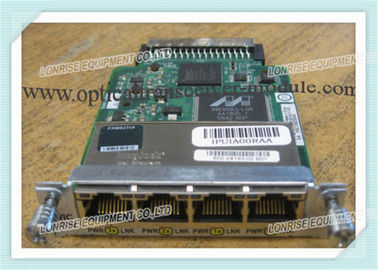

Quatre ports 10/100 E t hernet Carte d'interface de commutateur HWIC-4ESW Cisco routeur WAN haut débit
Les cartes d'interface WAN haute vitesse à 4 ports 10/100 (HWIC) HWIC-4ESW prises en charge sur les modules Cisco 1800/1941, Cisco 2800/2900,Les routeurs de services intégrés de la série Cisco 3800/3900 offrent aux petites et grandes entreprises et aux clients de succursales d'entreprises la possibilité d'intégrer la commutation et le routage dans un seul appareilCette combinaison offre une facilité de configuration, de déploiement et de gestion tout en utilisant les puissantes caractéristiques du routage Cisco et des fonctionnalités de commutation Cisco Catalyst®.
Spécification HWIC-4ESW |
||
| Définition | Quatre ports 10/100 et carte d'interface de commutateur réseau Cisco Router carte d'interface WAN haute vitesse | |
| Applications ciblées | Données, voix et vidéo | |
| Plateformes de routeur prises en charge |
● Les routeurs de services intégrés de la série Cisco 1800 (module), Cisco 2800 et Cisco 3800: ● Cisco 1841 (supporte uniquement HWIC-4ESW; pas de prise en charge PoE) ● Cisco 2801 ● Cisco 2811 ● Cisco 2821 ● Cisco 2851 ● Cisco 3825 ● Cisco 3845 • Cisco 1941 • Cisco 2901 • Cisco 2911 • Cisco 2921 • Cisco 2951 • Cisco 3925 • Cisco 3945 |
|
| Facteur de forme | ● HWIC-4ESW = facteur de forme HWIC à largeur unique | |
| Dimensions (W x D x H) | ● HWIC-4ESW = 3,08 x 4,74 x 0,76 pouces. | |
| Le poids | ● HWIC-4ESW = 79 grammes | |
| Les normes | ||
| Protocoles de l'EEE |
● Le réseau: IEEE 802.3, 10BASE-T ● Éthernet rapide: IEEE 802.3u, 100BASE-TX ● Le protocole IEEE 802.1d ● IEEE 802.1p CoS pour la hiérarchisation du trafic ● Réseau VLAN IEEE 802.1q ● Sécurité IEEE 802.1x ● IEEE 802.3x Full Duplex ● Norme de l'IEEE 802.3af Power over E thernet |
|
| RFC (en anglais) | RFC 2284, Protocole d'authentification extensible PPP (EAP) | |
| Les MIB |
● RFC 1213 ● S'il est MIB ● RFC 2037 MIB de l'entité ● CISCO-CDP-MIB ● Le projet CISCO-IMAGE-MIB ● Le projet CISCO-FLASH-MIB ●L'ancien châssis Cisco-MIB ● Le système CISCO-VTP-MIB ● CISCO-HSRP-MIB ● Le système OLD-CISCO-TS MIB ●CISCO-ENTITY-ASSET-MIB, dont le siège social est situé dans la ville de Cotonou. ●CISCO-ENTITY-FRU-CONTROL-MIB, dont le siège social est situé dans le centre de la ville. ● MIB de pont (RFC 1493) |
●CISCO-VLAN-membres-MIB ●CISCO-VLAN-IFINDEX-RELATIONSHIP-MIB, qui est une plateforme de télécommunications basée sur le réseau ● RMON1- MIB ● PIM-MIB ●CISCO-STP-EXTENSIONS-MIB est une plateforme de télécommunications ● OSPF MIB (RFC 1253) ● IPMROUTE-MIB ●CISCO-mémoire-pool-MIB ● ET HER-LIKE-MIB (RFC 1643) est une méthode utilisée dans le domaine de l'informatique. ●CISCO-ENTITY-FRU-CONTROL-MIB.my ● Le projet CISCO-RTTMON-MIB ● Le projet CISCO-PROCESS MIB ● CISCO-COPS-CLIENT-MIB, dont le nom est |
| Gestionnabilité |
● La prise en charge de l'interface SNMP et Telnet offre une gestion complète de la bande et une console de gestion CLI fournit une gestion détaillée hors bande. ● Un agent logiciel de surveillance à distance (RMON) intégré prend en charge quatre groupes RMON (historique, statistiques, alarmes et événements) pour une gestion, une surveillance et une analyse améliorées du trafic. ● Un port d'analyseur de port commuté (SPAN) peut refléter le trafic d'un ou de plusieurs ports vers un autre port pour la surveillance des neuf groupes RMON avec une sonde RMON ou un analyseur de réseau. ● Le protocole de transfert de fichiers trivial (TFTP) permet de réduire le coût des mises à jour de logiciels en les téléchargeant d'un endroit centralisé. ● Le protocole de synchronisation du réseau (NTP) fournit un horodatage précis et cohérent à tous les commutateurs du réseau. ● Deux LED par port fournissent une indication visuelle pratique du lien de port et de l'état de l'alimentation en ligne. ● La prise en charge des informations de panne permet à un commutateur de générer un fichier de panne pour un meilleur dépannage. ● Les capacités d'interface d'affichage fournissent des informations sur les capacités de configuration de toute interface. ● Le MIB de surveillance du temps de réponse (RTTMON) permet aux utilisateurs de surveiller les performances du réseau entre le commutateur HWIC et un appareil distant. |
|
| Connecteurs et câblage |
● Ports 10BASE-T: connecteurs RJ-45, câblage à deux paires de catégorie 3, 4 ou 5 sans écran de couple tordu (UTP) ● Ports 100BASE-TX: connecteurs RJ-45; câblage UTP à deux paires de catégorie 5 |
|
| Indicateurs |
● LED d'état de liaison: une LED par port pour indiquer l'état de liaison ● LED de puissance en ligne: une LED par système de port pour l'indication de l'état de la puissance en ligne |
|
| Besoins en énergie | ||
| Appareil électrique interne | L'alimentation électrique du système PoE en option est disponible pour tous les routeurs de la série Cisco 2800 et Cisco 3800. | |
| L'alimentation électrique externe redondante (RPS2300) | Optionnel pour les routeurs de la série Cisco 2800 et de la série Cisco 2900 | |
| Énergie interne redondante | Pour les routeurs Cisco 3845, 3925 et 3945 uniquement | |
| Appui à l'alimentation en courant continu | ● Entrée de puissance du système CC disponible sur les routeurs Cisco 2811/2911, Cisco 2821/2921, Cisco 2851/2951, Cisco 3825/3925 et Cisco 3845/3945; option PoE non disponible avec l'entrée de puissance du système CC | |
| Appui logiciel |
● Sortie minimale de logiciel Cisco IOS 12.3 ((8) T pour les routeurs de la série 280 et de la série 3800 • Sortie minimale de logiciel Cisco IOS 15.0 ((1) M pour les séries Cisco 1900, Cisco 2900 et |
|
| Environnemental | ||
| Température de fonctionnement | 32 à 104°F (0 à 40°C) | |
| Humidité de fonctionnement | 10 à 85% de fonctionnement sans condensation; 5 à 95% de fonctionnement sans condensation | |
| Température de non-opération | -4 à 149°F (-20 à 65°C) | |
| Altitude de fonctionnement | (modéré à 1,5°C par 1000 pieds) | |
| Conformité réglementaire, sécurité, CEM | ● Lorsqu'il est installé dans un routeur Cisco 1841, Cisco 2800 ou Cisco 3800, le Cisco EthernetSwitch HWIC répond aux normes (conformité réglementaire, sécurité, EMC) du routeur lui-même.Consultez les fiches de données pour le Cisco 1841, Cisco 2800, et Cisco 3800 routeurs de série pour plus de détails | |
