Détails sur le produit:
|
| Numéro de modèle: | S12700E-8 | Nom de produit: | Commutateurs de série de Huawei S12700E-8 CloudEngine S12700E |
|---|---|---|---|
| Type: | commutateur de campus | C.C de tension d'opération: | -48V au C.A. de -60V : 90V à 290V |
| Capacité de changement: | 512Tbps | Pouvoir tampon: | Amortissement de jusqu'à 200 données de Mme par port |
| Conception de redondance :: | MPU, SFU, module d'alimentation, et module de fan | Poids (châssis vides): | 42.5kg |
| Mettre en évidence: | Commutateurs de S12700E Huawei Cloudengine,Commutateur de campus de Cloudengine S12700E,MPU Cloudengine S12700E |
||

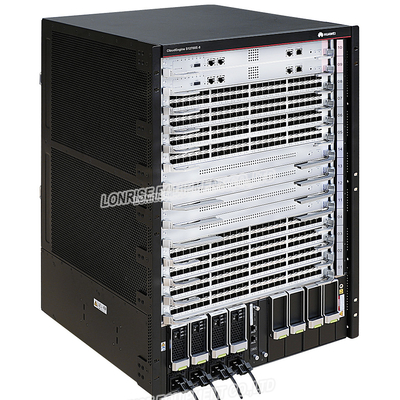

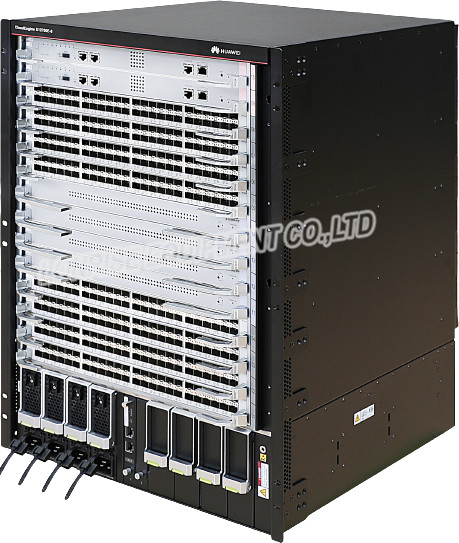

Commutateurs de série de Huawei S12700E-8 CloudEngine S12700E
Aspect et structure
Le châssis S12700E-8 est la haute de 15 U (1 U = 44,45 millimètres). Quand le châssis n'a aucun cadre de gestion de câble installé, les dimensions (H X W x D) sont de 663,9 millimètres x 442 le millimètre X 517,4 millimètres. Quand le châssis a des cadres de gestion de câble installés, les dimensions (H x W x D) sont de 663,9 millimètres x 442 le millimètre X 585 millimètres.

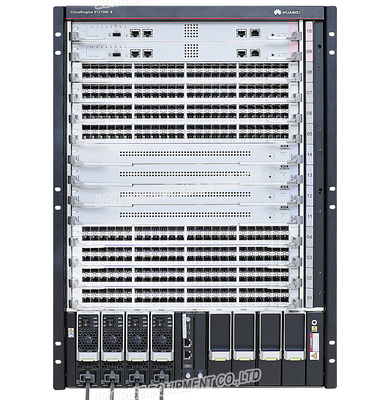

montre la structure avant du châssis S12700E-8.
| 1. Deux MPUs |
2. Huit des cartes suivantes de service peuvent être installés :
NOTE :
Les cartes soutenues par un commutateur dépendent de la version de logiciel. Pour des détails, voir l'outil de question de matériel. |
3. Quatre SFUs |
4. Une paire de supports NOTE :
Les supports sont employés pour fixer le châssis dans une armoire. |
| 5. Six modules d'alimentation | 6. Deux CMUs |
7. Cric d'ESD d'avant NOTE :
Le terminal à terre d'une dragonne d'ESD peut être inséré dans ce cric. La dragonne d'ESD peut assurer la protection d'ESD quand le châssis est sûrement fondu. |
8. Cadres de gestion de câble NOTE :
La gestion de câble encadre les câbles distincts sur différentes cartes et aide des câbles d'itinéraire ordonnés. |
montre la structure arrière du châssis S12700E-8.
Structure du châssis S12700E-8 (vue arrière)
| 1. Module de quatre fans |
2. Cric arrière d'ESD NOTE :
Le terminal à terre d'une dragonne d'ESD peut être inséré dans ce cric. La dragonne d'ESD peut assurer la protection d'ESD quand le châssis est sûrement fondu. |
3. Terminal à terre de JG NOTE :
Le terminal du deux-trou OT d'un câble de masse peut être relié aux vis pour rectifier le châssis. |
4. Filtre à air NOTE :
Le filtre à air empêche la poussière d'entrer dans le châssis. |
|
5. Une paire de poignées démontables NOTE :
Vous pouvez installer ces poignées de deux côtés du châssis pour soulever le châssis. |
- | - | - |
Caractéristiques des commutateurs de la série S12700E-8
|
Article |
Description |
|---|---|
| Nombre de fentes de LPU | 8 |
| Nombre de fentes de MPU | 2 |
| Nombre de fentes de SFU | 4 |
| Nombre de fentes de fan | 4 |
| Nombre de fentes de module d'alimentation | 6 |
| Nombre de fentes de CMU | 2 |
| Densité gauche par châssis | 384xFE, 384xGE, 384x10GE, 320x25GE, 192x40GE, 192x100GE |
| Installation | Le commutateur peut être installé dans une armoire de N66E ou de N68E, une armoire pour un châssis. |
| Système de commutateur de groupe (CSS) | Groupement de port de service |
|
Puissance maximum (saturée) NOTE :
La valeur de dissipation thermique d'un châssis est égale à la puissance actuelle. |
6950 W |
| Caractéristiques de puissance |
|
| Dimensions (H X W X D, sans parenthèses de support-support) |
|
| Poids (vide/saturé) | 42,5 kg/114 kilogramme (93,7 lb/251.3 livres) |
| Fiabilité et disponibilité |
NOTE :
Les valeurs précédentes sont calculées basées sur la configuration typique du produit. Les valeurs réelles varieront selon les modules installés sur le produit. |
| Caractéristiques d'environnement |
|
| Bruit sous la température normale (puissance saine) | DB du ≤ 78 (A) |
| Certification |
|
| Numéro de la pièce | 02115870 |
