Détails sur le produit:
|
Modèle: | S7712 | Nom de produit: | Commutateur de réseau de POE de cheminement d'entreprise de gigabit de Smart de la série S7700 S7712 |
---|---|---|---|
Fonction: | LACP, SNMP, empilable, appui de VLAN, LACP, empilable, | Capacité de commutateur: | 4,64 Tbps, 4,64 Tbps |
Dimensions (H X Wx D millimètres): | 663,9, 10U *442*517.4 | Poids de châssis: | 25KG |
Débit de transmission: | 10/100/1000Mbps | mode gauche de communication: | Duplex et semi-duplex |
Performances de transfert: | 3480Mpps | Fente de MPU: | 2 |
Surligner: | Commutateurs de série de LACP Huawei S7700,commutateurs de 3480Mpps Huawei S7712,2 commutateur de acheminement intelligent du MPU S7700 |

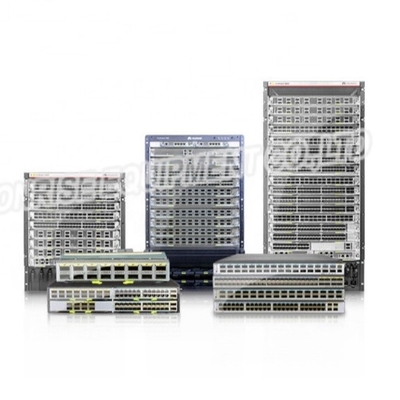

La série de Huawei S7712 S7700 commute de nouvelles actions originales pour le fabricant de mise en réseau
Aspect et structure
Le châssis S7712 est la haute de 15 U (1 U = 44,45 millimètres). Quand le châssis a aucun cadre de gestion de câble n'a installé, les dimensions (H x W x D) sont de 663,9 millimètres x 442 le millimètre X 517,4 millimètres. Quand le châssis a des cadres de gestion de câble installés, les dimensions (H x W x D) sont de 663,9 millimètres x 442 le millimètre X 585 millimètres.
montre la vue de face de la structure du châssis S7712.
1. Douze des cartes suivantes de service peuvent être installés :
|
2. Deux MPUs |
3. Une paire de supports NOTE :
Les supports sont employés pour fixer le châssis dans l'armoire. |
4. Quatre modules d'alimentation | 5. Unité de surveillance de deux EH1D200CMU00-Centralized |
6. Quatre modules d'alimentation de PoE
NOTE :
Pour des détails, voir le module d'alimentation. |
7. Vis moulue NOTE :
La vis moulue est utilisée pour rectifier le châssis. |
8. Cric d'ESD d'avant NOTE :
Le terminal à terre d'une dragonne d'ESD peut être inséré dans ce cric. La dragonne d'ESD peut assurer la protection d'ESD quand le châssis est sûrement fondu. |
9. Cadres de gestion de câble NOTE :
Des cadres de gestion de câble sont employés pour conduire des câbles. |
montre la vue arrière de la structure du châssis S7712.
1. Module de quatre fans |
2. Cric arrière d'ESD NOTE :
Le terminal à terre d'une dragonne d'ESD peut être inséré dans ce cric. La dragonne d'ESD peut assurer la protection d'ESD quand le châssis est sûrement fondu. |
3. Filtre à air NOTE :
Le filtre à air empêche la poussière d'entrer dans le châssis. |
4. Une paire de poignées démontables NOTE :
Vous pouvez installer ces poignées de deux côtés du châssis pour soulever le châssis. |
- | - |
Cartographie entre le châssis S7712 et les versions de logiciel
Châssis |
Version |
---|---|
Châssis S7712 | V100R003C01 et versions postérieures |
Châssis de S7712 PoE | V100R003C01 et versions postérieures |
S7712 le châssis, FCC a certifié | V200R003C00 et versions postérieures |
Le châssis de S7712 PoE, FCC a certifié | V200R003C00 et versions postérieures |
Caractéristiques du châssis S7712
Article |
Description |
---|---|
Fentes de LPU | 12 |
Fentes de MPU | 2 |
Fentes de fan | 4 |
Fentes d'alimentation d'énergie de système | 4 |
Fentes d'alimentation d'énergie de PoE | 4 |
Densité gauche maximum |
|
Installation | Dans une armoire de N66E ou de N68E, une armoire pour un châssis |
CSS | Carte de CSS ou groupement de port de service |
PoE |
|
Puissance maximum (saturée, aucune alimentation d'énergie de PoE) NOTE :
La valeur de dissipation thermique d'un châssis égale la puissance actuelle du châssis. |
4200 W |
Caractéristiques de puissance |
|
Dimensions (H X W X D, sans parenthèses de support-support) |
|
Poids (vide/saturé) | 25 kg/97 kilogramme (55,1 lb/213.8 livres) |
Fiabilité et disponibilité |
NOTE :
Les valeurs précédentes sont calculées basées sur la configuration typique du produit. Les valeurs réelles varieront selon les modules installés sur le produit. |
Caractéristiques d'environnement |
|
Bruit à la température normale (puissance acoustique) | DB du ≤ 72 (A) |
Certification |
|
Numéro de la pièce |
|
