Détails sur le produit:
|
| Mode de communication: | Duplex et semi-duplex | Produit: | Huawei CE16808A - B05 CloudEngine commutateurs de 16800 séries |
|---|---|---|---|
| Certification: | All | Fonction: | LACP, POE, QoS, SNMP, empilable, appui de VLAN |
| Nom de marque: | Hua wei | Lieu d'origine: | La Chine |
| Capacité d'approvisionnement: | 10 ensembles/ensembles par semaine | Mot clé: | Commutateurs de 16800 séries |
| Surligner: | Commutateurs de moteur de nuage de Huawei de 16800 séries,Commutateurs de moteur de nuage de LACP Huawei,Huawei duplex Cloudengine |
||

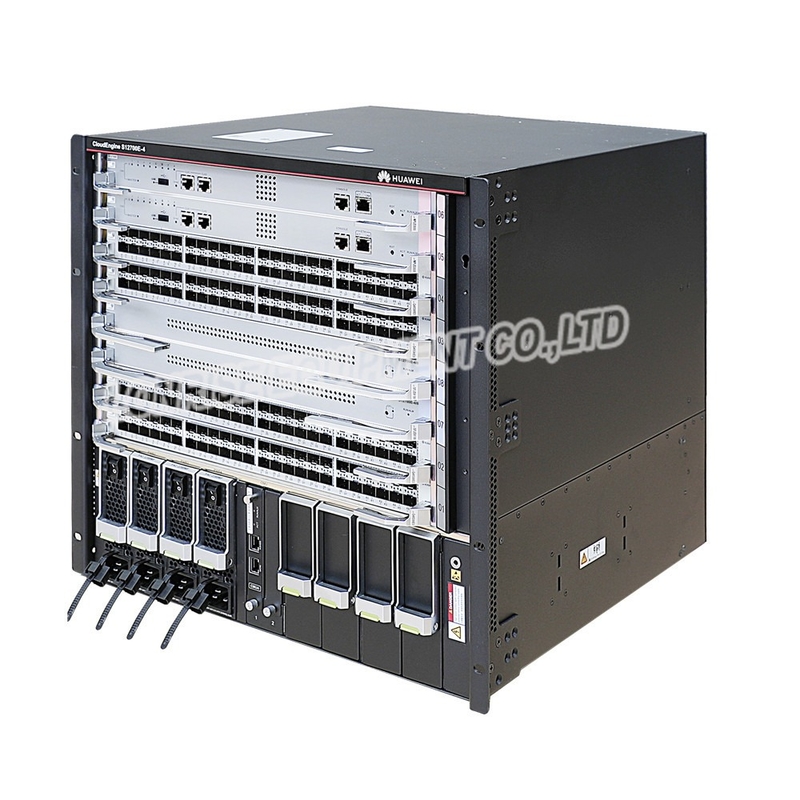

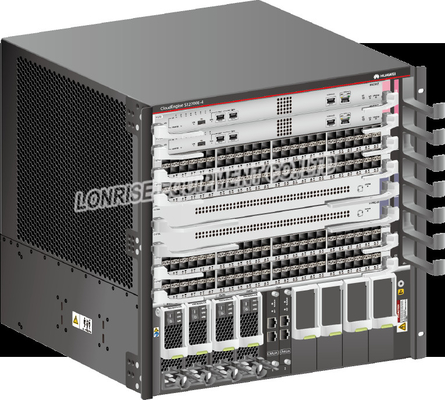

Huawei CE16808A - B05 CloudEngine commutateurs de 16800 séries
Aperçu
Le CloudEngine 16808 soutient le C.C, le C.A., et les modes de bloc THT CC. Le dispositif peut être relié à jusqu'à deux sources d'énergie par des modules d'entrée de puissance (PEMs). Chaque module d'alimentation (P.M.) a deux puissances fournies, et eux convertissent la puissance assurée au PEM pour actionner le dispositif entier.
Les unités d'alimentation d'énergie du CloudEngine 16808 sont placées en haut du châssis. Les unités d'alimentation d'énergie sont PMs et commutateurs électriques à l'avant du châssis, et un PEM à l'arrière du châssis. décrit les fonctions de chaque unité.
|
Non. |
Composant |
Description |
|---|---|---|
| 1 | P.M. | Convertit la puissance assurée à un PEM, et puis des puissances le dispositif entier par la carte mère et la barre omnibus de puissance. |
| 2 | Commutateur électrique |
Commande la puissance de sortie de PMs. Les deux commutateurs électriques se soutenir. Quand un ou chacun d'eux sont allumés, la puissance de sortie de PMs est permise. AVIS :
Pour assurer la fiabilité, les deux commutateurs électriques doivent être tournés sur quand le dispositif fonctionne. |
| 3 | PEM |
Se relie à une source d'énergie. Un PEM peut être relié à deux sources d'énergie par ses prises de puissance ou TB. Cette conception met en application la redondance d'alimentation de l'énergie 1+1, s'assurant que le dispositif pas mise hors tension si une source d'énergie dans la salle d'équipement échoue. |
Le CloudEngine 16808 doit être équipé d'un PEM de C.C. Ce PEM a 20 TB, chaque 10 dont sont reliés à une source d'énergie. Chaque C.C P.M. a deux puissances fournies, qui vient d'une source d'énergie dans la salle d'équipement. Le C.C P.M. convertit et produit la puissance à la carte mère de puissance, permettant aux deux sources d'énergie de se soutenir. Le schéma 3-11 montre l'architecture d'approvisionnement d'alimentation CC du CloudEngine 16808.
Le CloudEngine 16808 doit être équipé d'un C.A. et de PEM de C.C à haute tension. Ce PEM a 20 prises de puissance, chaque 10 dont sont reliés à une source d'énergie. Chaque C.A. et C.C à haute tension P.M. a deux puissances fournies, qui vient d'une source d'énergie dans la salle d'équipement. Le C.A. et le C.C à haute tension P.M. convertit et produit la puissance à la carte mère de puissance, permettant aux deux sources d'énergie de se soutenir.
Le CloudEngine 16808 peut être directement relié à une source d'énergie ou a indirectement relié un par une unité de distribution d'énergie (PDU). Relier directement un dispositif à une source d'énergie emploie des jonctions de câble semblables à ceux dans le mode d'approvisionnement d'alimentation CC, et n'est pas décrit ici. Ce qui suit décrit l'architecture d'alimentation d'énergie dans le scénario où un dispositif est indirectement relié à une source d'énergie par une PDU.
Le C.A., les alimentations hybrides à haute tension de C.C, et à C.A. et à haute tension de C.C d'énergie sont soutenus.
