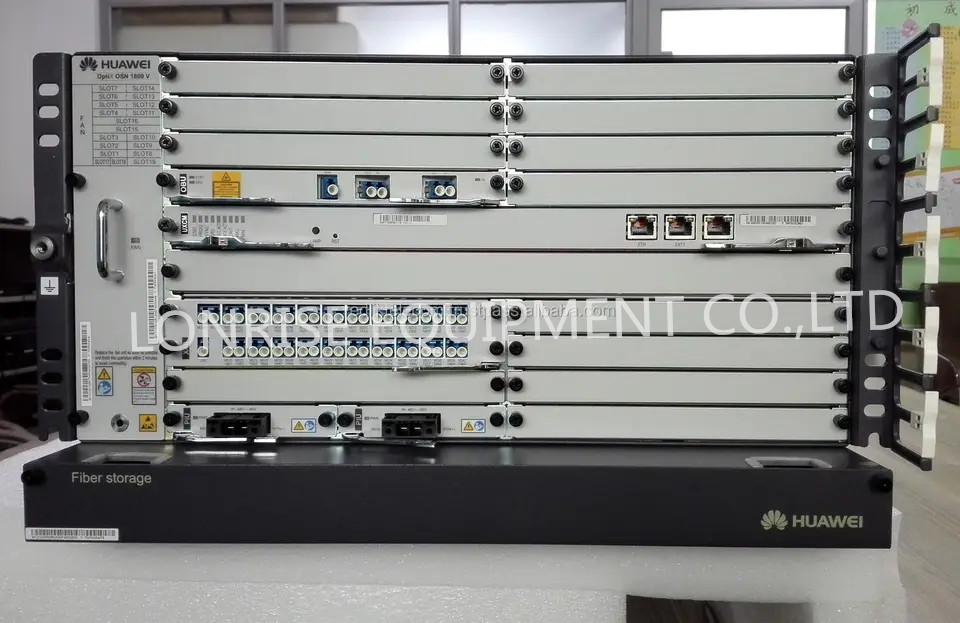

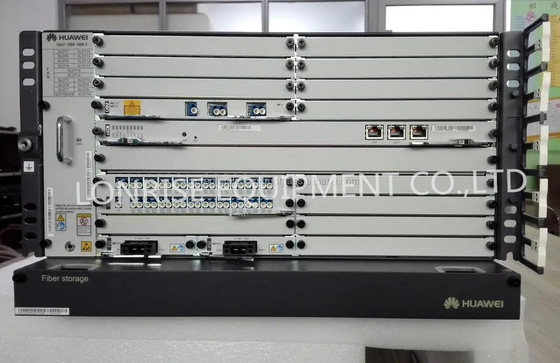

| Apparence du produit |
|
| Dimensions (H x L x P) |
221 mm x 442 mm x 224 mm |

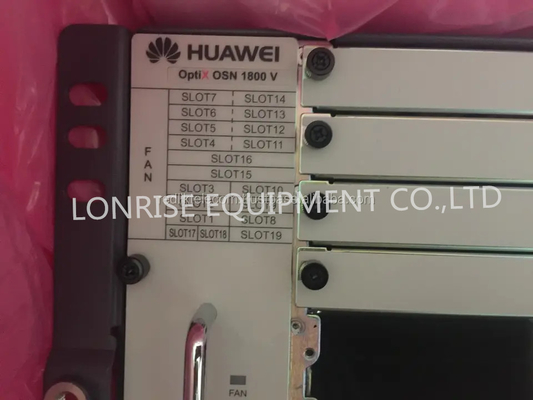

| Nombre d'emplacements pour cartes de service |
- Châssis alimenté en DC : 15
- Châssis alimenté en AC : 12
|
| Capacité de commutation optique |
Multiplexeur optique d'ajout/dépose reconfigurable (ROADM) de 1 à 9 degrés |
| Capacité du produit |
OTN |
700 Gbit/s ODUk (k = 0, 1, 2, 2e, flex ou 4) |
| Service de paquets |
700 Gbit/s |
| TDM |
Niveau supérieur : 280 Gbit/s ; niveau inférieur : 20 Gbit/s |
| Nombre maximum de longueurs d'onde |
DWDM |
80 longueurs d'onde |
| CWDM |
8 longueurs d'onde |
| Plage de longueurs d'onde |
DWDM : 1529,16 nm à 1560,61 nm (bande C, ITU-T G.694.1)
CWDM : 1471 nm à 1611 nm (bande S+C+L, ITU-T G.694.2)
|
| Débit maximal par canal |
100 Gbit/s |
| Types de services |
Service SDH, service PDH, service OTN, service Ethernet, service CPRI, service OBSAI, service SAN, service vidéo et autres |
| Débit de ligne |
2,5 Gbit/s, 10 Gbit/s, 100 Gbit/s |
| Module optique/électrique enfichable |
- Module optique : SFP, XFP, SFP+, TXFP, CFP, CFP2
- Module électrique : GE SFP, FE SFP, STM-1 SFP
|
| Topologie |
Point à point, chaîne, étoile, anneau, anneau avec chaîne, anneaux intersectés et anneaux tangents |
| Applications |
Réseaux de paquets purs, réseaux OTN purs, réseaux TDM purs, réseaux MS-OTN (OTN+Paquet+TDM), réseaux hybrides (Paquet+TDM), réseaux OTN+Paquet et réseaux OTN+TDM |
| Redondance et protection |
Protection au niveau du réseau (OTN) |
Protection client 1+1, protection intra-carte 1+1, SNCP ODUk et protection de ligne optique, SNCP de tributaire, LPT |
| Protection au niveau du réseau (paquet) |
APS de tunnel MPLS-TP 1:1, APS de PW MPLS-TP 1:1, MC-LAG, LPT, LAG, ERPS, MRPS |
| Protection au niveau du réseau (TDM) |
- Protection SDH : SNCP, MSP linéaire et MSP en anneau
- Protection EoS : LAG, DLAG, LCAS, LPT et STP/RSTP
|
| Protection au niveau de l'équipement |
|
| Gestion de la puissance optique |
ALS, AGC |
| Maintenance |
OAM MPLS-TP |
Prend en charge CC, RDI, AIS, LB, LT, LM unidirectionnel, DM bidirectionnel, LCK, TST et CSF. |
| OAM ETH (paquet) |
- OAM de service Ethernet : prend en charge la vérification de continuité (CC), la boucle (LB), le traçage de lien (LT), le signal d'indication d'alarme (AIS), la mesure de perte unidirectionnelle (LM), la mesure de délai bidirectionnelle (DM) et l'indication de défaut à distance (RDI).
- OAM de port Ethernet : prend en charge la découverte automatique d'OAM, la surveillance des performances du lien, la boucle à distance et la détection d'auto-boucle.
|
| OAM ETH (TDM) |
- OAM de service Ethernet : prend en charge CC, LB, LT et OAM_Ping.
- OAM de port Ethernet : prend en charge la découverte automatique d'OAM, la surveillance des performances du lien, la boucle à distance et la détection d'auto-boucle.
|
| Miroir de port (TDM) |
Prend en charge le miroir de port qui permet l'analyse des services et le diagnostic des défauts sans affecter les services.
- Prend en charge le miroir sur les ports locaux.
- Prend en charge le miroir dans la direction d'entrée des ports UNI et NNI.
|
| Miroir de port (paquet) |
Prend en charge le miroir de port qui permet l'analyse des services et le diagnostic des défauts sans affecter les services.
- Prend en charge le miroir sur les ports locaux.
- Prend en charge le miroir dans la direction d'entrée des ports UNI.
|
| Miroir de trafic de port (paquet) |
Prend en charge le miroir de trafic de port qui permet l'analyse des services et le diagnostic des défauts sans affecter les services.
- Prend en charge le miroir sur les ports locaux.
- Prend en charge le miroir dans la direction d'entrée.
|
| Synchronisation |
OTN |
- Horloge OTN
- Horloge Synchronous Ethernet
- IEEE 1588v2
|
| Paquet |
- Horloge Synchronous Ethernet
- Horloge IEEE 1588v2
|
| TDM |
- Horloge SDH
- Horloge Synchronous Ethernet
|
| DCN |
DCN hors bande |
Prend en charge 225 canaux DCN hors bande, qui peuvent être des canaux de supervision électrique (ESC) ou des canaux de supervision optique (OSC). |
| DCN en bande |
Prend en charge 64 canaux DCN en bande. La bande passante des canaux est configurable. |
| TP-Assist |
- Configuration de service : prend en charge la configuration de service de bout en bout et le déploiement automatique de la gestion des alarmes avec le déploiement de service.
- Mise en service des services : prend en charge les tests de connectivité de service en un clic, les tests automatiques sans compteur et les tests de performance de service en un clic.
- Maintenance de routine : prend en charge la mesure et la surveillance des performances, et la visualisation des chemins de service E-Line et E-LAN.
- Diagnostic des défauts : prend en charge le diagnostic intelligent des défauts, l'initiation et la réponse IP Ping, et la détection de boucle de service.
|
| Tension de fonctionnement standard |
- Entrée d'alimentation DC -48 V/-60 V
- Entrée d'alimentation AC 110 V/220 V
|
| Option de montage |
- Monté dans une armoire de 19 pouces
- Monté dans une armoire ETSI
REMARQUE :
L'OptiX OSN 1800 peut être installé horizontalement ou verticalement dans une armoire de 19 pouces ou ETSI.
|
| Environnement d'exploitation |
Température du châssis |
- Fonctionnement à long terme : -5°C à +50°C
- À court termea fonctionnement : -5°C à +55°C
|
| Humidité relative du châssis |
- Fonctionnement à long terme : 5 % à 85 %
- Fonctionnement à court terme : 5 % à 95 %
|
| Conformité ETSI |
ETSI Classe 3.1
REMARQUE :
Les normes ETSI définissent les environnements de température et d'humidité où l'équipement est situé.
|
| Spécifications de fiabilité |
Disponibilité du système |
0,9999965, ce qui indique que le temps d'arrêt annuel de l'équipement ne dépasse pas deux minutes |
| Taux de réparation annuel moyen du système |
Inférieur à 1,5 % |
| MTTR (temps moyen de réparation du système) |
4 heures |
| MTBF (intervalle moyen de pannes du système) |
129,63 ans |
| a : Un court terme fait référence à un maximum de 72 heures de fonctionnement consécutives et le temps total de fonctionnement à court terme par an ne peut pas dépasser 15 jours. |
