Aperçu

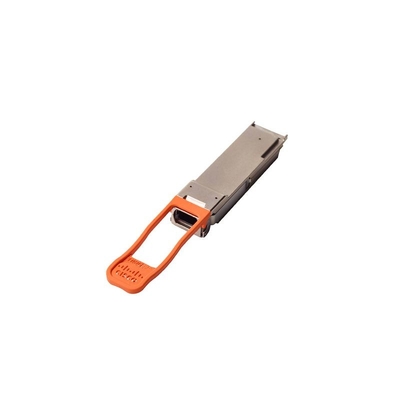

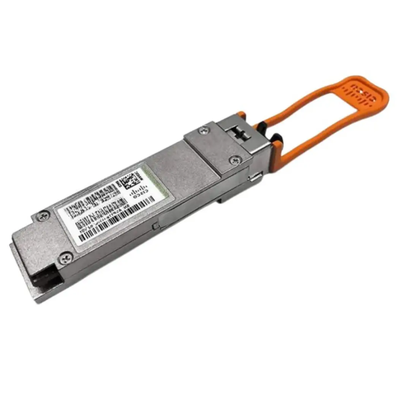

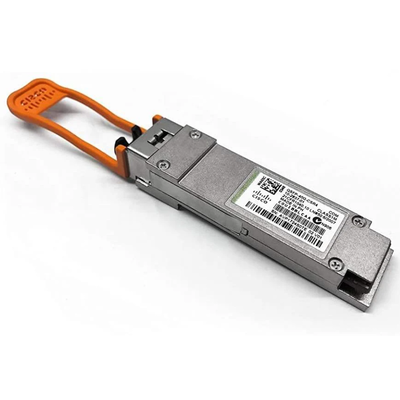

Le module émetteur-récepteur optique QSFP28 compatible Cisco QSFP-100G-PSM4-S est conçu pour les liaisons Ethernet 100G haut débit dans les environnements de centres de données modernes. Il fonctionne sur la base de la norme 100GBASE-PSM4, offrant une transmission de données fiable et efficace sur fibre monomode (SMF) jusqu'à 500 mètres.
Ce module utilise une longueur d'onde de 1 310 nm avec une interface MPO/MTP-12, prenant en charge des canaux parallèles de 4 × 25 Gbit/s pour une communication optique stable, à faible latence et à large bande passante. Il est entièrement conforme aux normes QSFP28 MSA et IEEE 802.3bm, garantissant une intégration transparente avec les commutateurs Cisco et d'autres plates-formes réseau majeures.
Idéal pour les architectures spine-leaf, les centres de données cloud et les réseaux informatiques hautes performances, cet émetteur-récepteur offre une solution 100G rentable et évolutive.
Spécifications rapides
| Article | Description |
|---|
| Type de produit | Émetteur-récepteur optique QSFP28 |
| Norme | 100GBASE-PSM4 |
| Débit de données | 100 Gbit/s |
| Longueur d'onde | 1310 nm |
| Distance maximale | 500 m au-dessus de SMF |
| Connecteur | MPO/MTP-12 |
| Type de fibre | Fibre monomode (SMF) |
| Voies | 4 × 25 Gbit/s |
| Consommation d'énergie | ≤ 3,5W |
| Diagnostic numérique | Pris en charge (DDM/DOM) |
| Température de fonctionnement | 0°C à 70°C |
Paramètres techniques
| Paramètre | Spécification |
|---|
| Facteur de forme | QSFP28 |
| Format de modulation | NRZ |
| Type d'émetteur | Laser DFB |
| Type de récepteur | Photodiode PIN |
| Puissance d'émission | -9,4 ~ +2 dBm |
| Sensibilité RX | < -12 dBm |
| Conformité au protocole | IEEE 802.3bm, QSFP28 MSA |
| Type de câble | MPO-12 APC |
| Surveillance | Température, tension, puissance TX/RX |
Principales fonctionnalités
- Prend en charge la transmission Ethernet haut débit 100G
- Voies optiques parallèles 4 × 25 Gbit/s (technologie PSM4)
- Portée jusqu'à 500 m sur fibre monomode (SMF)
- Interface optique haute densité MPO/MTP-12
- Faible consommation d'énergie ≤ 3,5 W
- Entièrement compatible avec les ports Cisco QSFP28 100G
- Surveillance de diagnostic numérique intégrée (DDM/DOM)
- Facteur de forme QSFP28 enfichable à chaud
- Performances stables pour les réseaux fédérateurs des centres de données
Applications
- Architecture colonne vertébrale du centre de données
- Réseaux d'interconnexion de cloud computing
- Mises à niveau du réseau central d'entreprise
- Connectivité serveur-switch haute performance
- Liaisons optiques à courte portée d'agrégation métropolitaine
Comparaison 100G PSM4 vs SR4 vs LR4
| Taper | Interface | Distance | Type de fibre | Niveau de coût | Application |
|---|
| PSM4 | MPO | 500m | SMF | Faible | Interconnexion du centre de données |
| SR4 | MPO | 100m | FMM | Moyen | Liaisons rack à rack |
| LR4 | LC | 10km | SMF | Haut | Transmission longue distance |
Conclusion:
PSM4 est la solution la plus rentable pour la transmission fibre monomode 100G à courte portée au sein des centres de données.
FAQ
Q1 : Ce module est-il compatible avec les équipements Cisco ?
Oui, l'émetteur-récepteur compatible QSFP-100G-PSM4-S est conçu pour un fonctionnement transparent avec les ports Cisco QSFP28 100G et prend en charge l'installation plug-and-play.
Q2 : Quelle est la distance de transmission maximale ?
Il prend en charge jusqu'à 500 mètres sur fibre monomode (SMF) en utilisant la connectivité MPO-12.
Q3 : Quel type de câble à fibre optique est requis ?
Ce module nécessite une fibre monomode OS2 avec des connecteurs APC MPO/MTP-12.
Q4 : Quelle est la différence entre PSM4 et LR4 ?
PSM4 utilise une transmission parallèle à 4 voies sur fibre MPO pour les liaisons à courte portée (500 m), tandis que LR4 utilise la technologie WDM sur fibre duplex LC pour une transmission longue distance jusqu'à 10 km.
Q5 : prend-il en charge la surveillance de diagnostic numérique (DDM) ?
Oui, il prend en charge la surveillance en temps réel de la température, de la tension, de la puissance optique TX/RX et d'autres paramètres clés.
Q6 : Peut-il fonctionner avec des commutateurs tiers ?
Oui, il est largement compatible avec les plates-formes Cisco, Juniper, Arista et Huawei, en fonction de la configuration des ports et des exigences de codage.
Qualité et garantie
- 100% testé avant expédition
- Processus strict de contrôle de qualité et d’inspection
- Codage compatible disponible sur demande
- 1 an de garantie (personnalisable)
- Support technique professionnel pour le déploiement et les tests de compatibilité
- Tarifs groupés disponibles pour les projets de centres de données
