Description générale
Ce module est conçu pour les applications de communication optique 40km, et il est conforme à IEEE 802.3bs pour 400GE Ethernet.Récepteur optique à 8 voies et bloc de gestion de module comprenant une interface série à 2 filsLes signaux optiques sont multiplexés sur une fibre à mode unique via un connecteur LC standard.
Applications
- Éthernet 400GBASE-ER8
- Réseaux de télécommunications
- Interconnexion du centre de données
Caractéristiques
- Conforme à la norme MSA QSFP-DD
- Conforme à la norme IEEE 802.3bs 400GBASE-ER8
- Assistance au suivi du diagnostic numérique

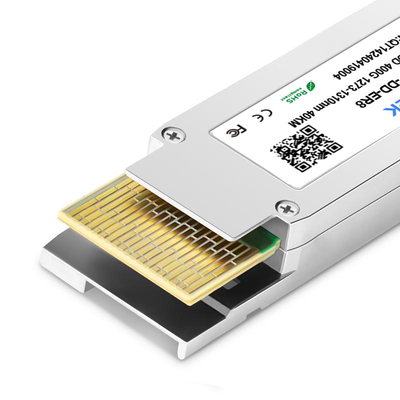

- Interface électrique à 76 broches branchable à chaud
- Conception MUX/DEMUX de 8 voies LAN-WDM
- 53.125Gbit/s Interface électrique en série de canal PAM4 (400GAUI-8)
- Consommation d'énergie maximale de 15,4 W
- Connecteur duplex LC
- Prend en charge le débit binaire de 425 Gb/s
- Transmission allant jusqu'à 40 km sur fibre mono-mode
- Température du boîtier de fonctionnement: de 0°C à 70°C
- Énergie à tension unique de 3.3 V
- Conforme à la norme RoHS 2.0
Informations relatives à la commande
| Numéro de la partie | Taux de transmission de données (gbps) | Longueur d'onde (nm) | Distance de transmission (km) | Température (oC) (cas de fonctionnement) |
|---|
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 400 Gb/s | 1310 nm | 40 km SMF | 0°C à + 70°C |
Diagramme du bloc du récepteur
Assignation et description des broches
Le pinout électrique du module QSFP-DD est illustré à la figure 2 ci-dessous.
Notes de crédit maximales absolues
Il convient de noter que le dépassement de toute valeur maximale absolue individuelle pourrait causer des dommages permanents à ce module.
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unités | Les notes |
|---|
| Voltage d'alimentation maximal | Vcc | - Je ne sais pas.5 | 3.3 | 3.6 | V | |
| Température de stockage | T | - Quarante | | 85 | °C | |
| Humidité relative | RH | 10 | | 85 | % | 1 |
| Seuil de dommages, pour chaque voie | Le THd | - Il y en a trois.4 | | | dBm | |
Environnements d'exploitation
Les caractéristiques électriques et optiques ci-dessous sont définies dans le présent environnement de fonctionnement, sauf indication contraire.
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unités |
|---|
| Voltage d'alimentation | Vcc | 3.135 | 3.3 | 3.465 | V |
| Température du boîtier | Au sommet | 0 | | 70 | °C |
| Distance de liaison avec G.652 | | | | 40 | kilomètres |
Dimensions mécaniques
Questions fréquentes

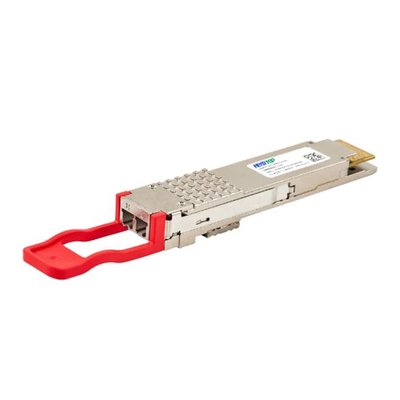

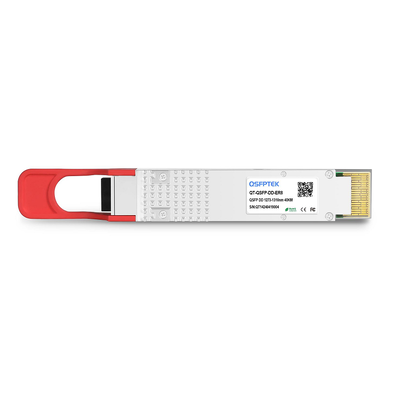

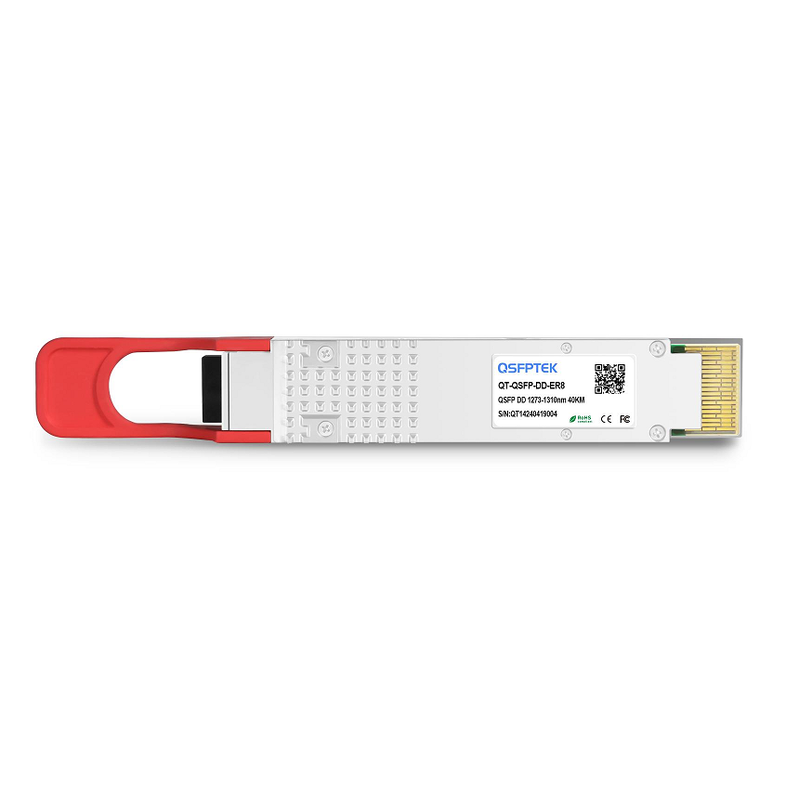

Q1: Quel est l'émetteur-récepteur QAPQD040F0CN1 QSFP-DD ER8?
R: Le QAPQD040F0CN1 est un émetteur-récepteur optique 400G QSFP-DD ER8 conçu pour les applications Ethernet haute vitesse et DCI.Il prend en charge la transmission de 400 Gb/s sur la fibre mono-mode (SMF) à 1310 nm avec une portée maximale de 40 km.
Q2: Quel type de fibre et quel connecteur utilise ce module?
R: Ce module est conçu pour la fibre mono-mode (SMF) OS2 et dispose d'un connecteur LC duplex, assurant une transmission optique fiable sur de longues distances.
Q3: Pour quelles applications le QAPQD040F0CN1 est-il adapté?
R: Il est idéal pour:
- Interconnexion des centres de données (DCI)
- Réseaux de cloud computing
- Réseaux de base d'entreprise
- Métro Ethernet
- Transmission télécom
Q4: Quelle est la différence entre QSFP-DD ER8 et QSFP-DD FR4?
R: Les deux modules prennent en charge 400 Gbps Ethernet, mais ER8 offre des distances de transmission allant jusqu'à 40 km, tandis que FR4 est conçu pour des distances allant jusqu'à 2 km. ER8 est le choix préféré pour les liaisons optiques longue distance.
Q5: Le QAPQD040F0CN1 prend-il en charge la surveillance optique numérique (DOM)?
R: Oui. Le module prend en charge la surveillance optique numérique (DOM/DDM), permettant aux utilisateurs de surveiller la température de fonctionnement, la tension, la puissance de transmission,et recevoir de l'électricité pour faciliter la maintenance et le diagnostic du réseau.
Q6: Le QAPQD040F0CN1 est-il compatible avec les principaux fournisseurs d'équipements réseau?
R: Oui. Le module est conçu pour être compatible avec les commutateurs et les routeurs conformes à la norme QSFP-DD et peut être codé pour les grandes marques de réseaux sur demande.assurer une interopérabilité fiable et un déploiement plug-and-play.
