Détails sur le produit:
|
| Numéro de la partie: | Les données de référence doivent être fournies conformément à l'annexe I. | Marque: | HUAWEI |
|---|---|---|---|
| Résultats du transfert: | 2,880 Mpps | Conception de la redondance: | Surveillants, modules d'alimentation, CMU, plateaux de ventilateurs |
| USB: | Non soutenu | Le POE: | Non soutenu |
| Mettre en évidence: | Le châssis du Huawei S7706,Le système de contrôle de l'équipement doit être conforme à la norme ISO/IEC 17049.,Huawei S7706 châssis 2*SRUA |
||
L'ES0Z1B06ACS0 est le boîtier de courant alternatif du moteur de base Huawei S7706 ((y compris le châssis d'assemblage non PoE, la carte principale SRUA*2, l'alimentation en courant alternatif de 800W*2).

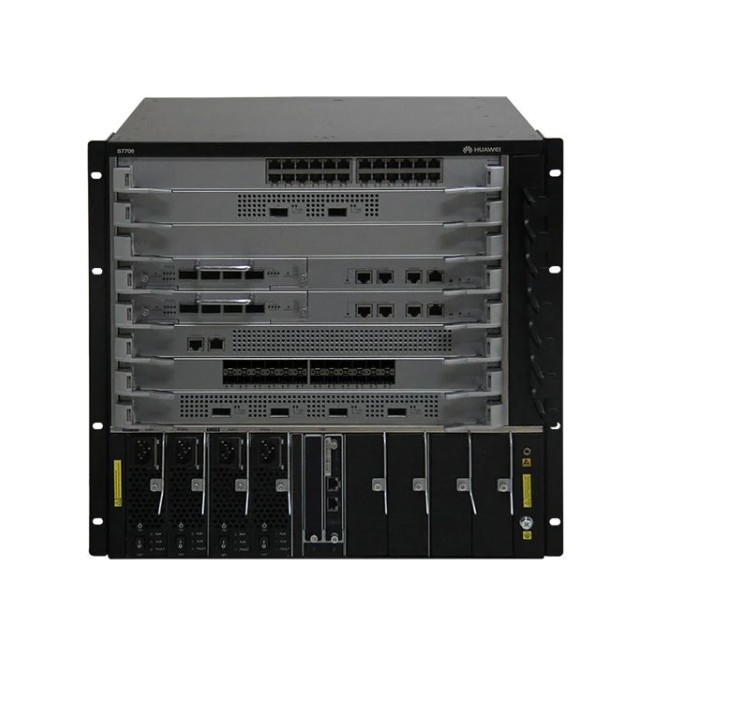

La figure 1 montre l'apparence de l'ES0Z1B06ACS0 (vue avant).
La figure 2 montre l'apparence de l'ES0Z1B06ACS0 (vue arrière).
Le tableau 1 montre les spécifications.
| Code du produit | Les données de référence doivent être fournies conformément à l'annexe I. |
| Capacité de commutation | 30,84 Tbit/s |
| Résultats du transfert | 2,880 Mpps |
| Conception de la redondance | Surveillants, modules d'alimentation, CMU, plateaux de ventilateurs |
| Capacité de tampon | 200 ms par port |
| Poids du paquet (kg) |
45.8 |
| Volume de l'emballage (m^3) |
0.247 |
| Dimension du colis (D*W*H mm) |
638*612*632 |
| Dimension nette (D*W*H mm) |
489*442*442 |
La figure 2 montre la structure du châssis du S7706 (vue avant). ES0Z1B06ACS0 est le boîtier AC du moteur de base Huawei S7706 ((Y compris le châssis d'assemblage non PoE, SRUA Main Board*2, 800W AC Power*2),les autres modules ou cartes doivent être achetés séparément.
Nom de l'organisme:
| ① |
Six cartes de service, dont: Unité de plateforme de services ouverts Carte d'interface 100M Carte d'interface 1000M Carte d'interface GE/10GE Carte d'interface 10GE Carte d'interface 40GE Carte d'interface 40GE/100GE Carte d'interface 100GE Le numéro d'immatriculation Les cartes prises en charge par un commutateur dépendent de la version du logiciel. |
| ② | Deux MPU |
| ③ |
Une paire de supports de montage Le numéro d'immatriculation Les supports de montage servent à fixer le châssis dans l'armoire. |
| ④ | Quatre modules de puissance |
| ⑤ | Deux unités de surveillance centralisées EH1D200CMU00 |
| ⑥ |
Quatre modules de puissance PoE Dans les versions antérieures à V200R006C00: Module d'alimentation en courant alternatif de 800 W Module d'alimentation en courant alternatif de 2200 W Dans V200R006C00 et versions ultérieures: Module d'alimentation en courant continu de 2200 W Module d'alimentation en courant alternatif de 800 W Module d'alimentation en courant alternatif de 2200 W |
| ⑦ |
vis de mise à terre Le numéro d'immatriculation La vis de mise à la terre sert à mettre le châssis à la terre. |
| ⑧ |
prise ESD avant Le numéro d'immatriculation Le terminal de mise à la terre d'une sangle de poignet ESD peut être inséré dans cette prise. |
| ⑨ |
Cadres de gestion des câbles Le numéro d'immatriculation Les cadres de gestion des câbles sont utilisés pour acheminer les câbles. |
La figure 3 montre la structure du châssis du S7706 (vue arrière). ES0Z1B06ACS0 est le boîtier de courant alternatif du moteur de base Huawei S7706 ((Y compris le châssis d'assemblage non PoE, SRUA Main Board*2, 800W AC Power*2),les autres modules ou cartes doivent être achetés séparément.
Nom de l'organisme:
| ① | Deux modules de ventilateur |
| ② |
Port d'entrée ESD arrière Le numéro d'immatriculation Le terminal de mise à la terre d'une sangle de poignet ESD peut être inséré dans cette prise. |
| ③ |
Filtre à air Le numéro d'immatriculation Le filtre à air empêche la poussière de pénétrer dans le châssis. |
| ④ |
Une paire de poignées amovibles Le numéro d'immatriculation Vous pouvez installer ces poignées sur les deux côtés du châssis pour soulever le châssis. |
Le tableau 2 présente les éléments recommandés pour l'ES0Z1B06ACS0.
| Modèle | Définition |
| Module de puissance CA | |
| Le numéro d'enregistrement est le W2PSA0800 | Module d'alimentation en courant alternatif de 800W (noir) |
| Le PAC-2200WF | Module d'alimentation en courant alternatif de 2200 W |
| Module d'alimentation en courant continu | |
| Le code de conduite est le code de conduite de l'entreprise. | Module d'alimentation en courant continu de 2200 W (noir) |
| Le nombre d'émissions de CO2 | Module d'alimentation en courant continu de 1600 W (noir) |
| Émetteur-récepteur optique FE-SFP | |
| Le modèle SFP-FE-SX-MM1310 | Transcepteur optique, SFP, 100M/155M, module multi-mode ((1310nm, 2km, LC) |
| Les données de l'appareil doivent être utilisées conformément à l'annexe I. | Transcepteur optique, eSFP, 100M/155M, module en mode unique ((1310nm, 15km, LC) |
| Les données de l'échantillon sont fournies par les autorités compétentes. | Transcepteur optique, eSFP, FE, module à mode unique ((1310nm, 40km, LC) |
| Transcepteur optique GE-SFP | |
| Les données de référence doivent être fournies conformément à l'annexe I, partie B, du présent règlement. | Transcepteur optique, eSFP, GE, module multi-mode ((850nm, 0,55km, LC) |
| Le nombre de points de contact doit être déterminé en fonction de l'échantillon. | Transcepteur optique, eSFP, GE, module à mode unique ((1310nm, 10km, LC) |
| Les données de l'échantillon sont fournies à l'échantillon. | Transcepteur optique, eSFP, GE, module à mode unique ((1310nm, 40km, LC) |
| Les données de référence doivent être fournies à l'adresse suivante: | Transcepteur optique, eSFP, GE, module à mode unique ((1550nm, 40km, LC) |
| Émetteur-récepteur optique 10G-SFP+ | |
| Le modèle SFP-10G-USR | Émetteur-récepteur optique 10GBase-USR, SFP+, 10G, module multimode ((850nm, 0,1km, LC) |
| Je ne sais pas. | Transcepteur optique, SFP+, 10G, module multi-mode ((850nm, 0,3km, LC) |
| OSX010000 | Transcepteur optique, SFP+, 10G, module en mode unique ((1310nm, 10km, LC) |
| Émetteur-récepteur optique 40GE CFP | |
| Le présent règlement est obligatoire dans tous ses éléments. | Transcepteur haute vitesse CFP-40G-SR4,CFP,40G,Module multimode ((850nm,4*10G,0.1km, MPO) |
| Le présent règlement est obligatoire dans tous ses éléments. | Transcepteur haute vitesse, CFP, 40G, module à mode unique (bande 1310nm),41.25G, 10km, ligne droite LC) |
|
|
Transcepteur haute vitesse, CFP, 40G, module à mode unique (bande 1310nm),41.25G, 40km, ligne droite LC) |
| Émetteur-récepteur optique 40GE QSFP+ | |
| Pour les appareils de type SFP-40, voir point 4. | Transcepteur optique 40GBase-eSR4, QSFP+, 40G, multi-mode (850nm,0.3km,MPO) ((Connectez-vous à quatre émetteurs-récepteurs optiques SFP+) |
| Pour les appareils de type SFP-40. | Transcepteur optique 40GBase-ER4, QSFP+, 40G, module en mode unique (1310nm,40km,LC) |
| Émetteur-récepteur optique 100GE CFP | |
|
Le présent règlement est obligatoire dans tous ses éléments.
|
Transcepteur haute vitesse, CFP, 100G, module multimode ((850nm, 10*10G,0.1km, MPO) |
|
Pour les appareils de type CFP-100G-LR4
|
CFP, 100G, module en mode unique ((bande 1310nm, 4*25G, 10km, ligne droite LC) |
|
Le présent règlement est obligatoire dans tous ses éléments.
|
Transcepteur à grande vitesse, CFP, 100G, module en mode unique ((bande 1310nm, 4*25G, 40km, ligne droite LC) |
| Émetteur-récepteur en cuivre GE | |
| SFP-1000BaseT | Transcepteur électrique,SFP,GE,Module d'interface électrique ((100m,RJ45) |
| Carte d'interface 100GE | |
| Les données sont fournies par les autorités compétentes de l'État membre. | La carte d'interface Huawei 2 ports 100GBASE-X (EE,CFP)Les données sont fournies par les autorités compétentes de l'État membre. |
| Carte d'interface 10GE | |
| Les données de référence doivent être fournies conformément à l'annexe I, partie B, du présent règlement. | La carte d'interface 10GBASE-X à 40 ports ((FC,SFP+) |
| Les données sont fournies par les autorités compétentes de l'État membre. | La carte d'interface Huawei 16 ports 10GBASE-X (SC,SFP+)Les données sont fournies par les autorités compétentes de l'État membre. |
| Unité de commande principale | |
| Le montant de la garantie est calculé à partir de la valeur de la garantie. | S7703 Unité de commande principale A |
| Module du ventilateur | |
| Le nombre de points de contrôle est le suivant: | S7700 Boîte de ventilateur à grande tension |
Le tableau 3 présente la comparaison des ES0Z1B06ACS0, des ES0Z1B03ACS0 et des ES0Z1B12ACS0.
| Code du produit | Les données de référence doivent être fournies conformément à l'annexe I. | Les données de référence doivent être fournies conformément à l'annexe I. | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Capacité de commutation | 30,84 Tbit/s | 10,92 Tbit/s | 30,84 Tbit/s |
| Résultats du transfert | 2,880 Mpps | 1,440 Mpps | 2,880 Mpps |
| Conception de la redondance | Surveillants, modules d'alimentation, CMU, plateaux de ventilateurs | Surveillants, modules d'alimentation, CMU, plateaux de ventilateurs | Surveillants, modules d'alimentation, CMU, plateaux de ventilateurs |
| Capacité de tampon | 200 ms par port | 200 ms par port | 200 ms par port |
| Poids du paquet (kg) |
45.8 | 21.8 | 56.1 |
| Volume de l'emballage (m^3) |
0.247 | 0.124 | 0.322 |
| Dimension du colis (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| Dimension nette (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
