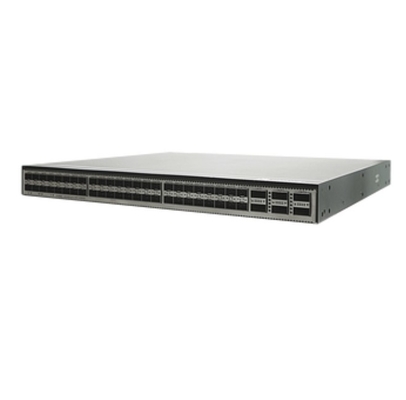

CE6881-48S6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Port d'alimentation électrique Entrée d'air latérale

Les caractéristiques de l'appareil doivent être définies en fonction de l'état de l'appareil.

Nom de l'article

Définition

Spécifications physiques

• Dimensions (H x O x D)
• Dimensions de base (à l'exclusion des parties qui dépassent le corps): 43,6 mm x 442,0 mm x 420,0 mm (1,72 pouces x 17,4 pouces x 16,5 pouces)
• Dimensions maximales (la profondeur est la distance entre les ports du panneau avant et la poignée du panneau arrière): 43,6 mm x 442,0 mm x 446,1 mm (1,72 pouces x 17,4 pouces x 17,6 pouces)

Paramètres de l'environnement

Température

• Température de fonctionnement: de 0°C à 40°C à une altitude de 0 à 1800 m

Le numéro d'immatriculation

Lorsque l'altitude est de 1800-5000 m (5096-16404 pi), la température de fonctionnement la plus élevée diminue de 1 ° C (1.8 ° F) à chaque fois que l'altitude augmente de 220 m (722 pi).

• Température de stockage: -40°C à +70°C (-40°F à +158°F)

Humidité relative

RH de 5% à 95%, non condensant

Hauteur

Le nombre total d'équipements utilisés est de:

Bruit (pression acoustique, 27°C)

• Flux d'air de l'arrière vers l'avant: < 57 dBA
• Flux d'air de l'avant vers l'arrière: < 58 dBA

Spécifications de puissance

Type de source d'énergie

Le système de freinage doit être équipé d'un système de freinage de freinage.

Entrée de puissance CA

• Plage de tension d'entrée nominale: de 100 à 240 V AC, 50/60 Hz
• La tension d'entrée maximale est comprise entre 90 V et 290 V, entre 47 Hz et 63 Hz.

Entrée de courant continu

• Plage de tension nominale: -48 V CC à -60 V DC
• La tension maximale est comprise entre -38,4 V CC et -72 V CC.

Entrée de puissance en courant continu haute tension

• Module d'alimentation en courant continu de 600 W AC&240 V (série PAC600S12):
• Plage de tension nominale: 240 V CC
• Plage de tension maximale: de 190 V à 290 V de courant continu
• Module d'alimentation en courant continu haute tension de 1200 W (série PHD1K2S12):
• Plage de tension nominale: de 240 V à 380 V de courant continu
• Plage de tension maximale: de 190 V à 400 V de courant continu

Courant d'entrée nominal

• Module d'alimentation en courant continu de 600 W AC&240 V (série PAC600S12):
• 8 A (100 V CA à 240 V CA)
• 4 A (240 V de courant continu)
• Module d'alimentation en courant continu de 1000 W (série PDC1000S12): 30 A (de -48 V à -60 V)
• Module d'alimentation en courant continu haute tension de 1200 W (série PHD1K2S12): 8 A

Consommation de puissance du châssis

Consommation de puissance maximale

349 W

Consommation d'énergie typique

• 194 W (100% de débit, câbles haute vitesse SFP+ sur 48 ports et câbles haute vitesse QSFP28 sur 6 ports, modules de double puissance)
• 240 W (100% de débit, modules optiques à courte distance sur tous les ports optiques, modules à double puissance)

Dissipation thermique du châssis

Dissipation de chaleur maximale

1191 BTU/h

Dissipation de chaleur typique

• 662 BTU/h (100% de débit, câbles haute vitesse SFP+ sur 48 ports et câbles haute vitesse QSFP28 sur 6 ports, double module de puissance)
• 819 BTU/h (100% de débit, modules optiques à courte distance sur tous les ports optiques, modules à double puissance)

Protection contre les surtensions

Module d'alimentation

• AC: 6 kV en mode commun et 6 kV en mode différentiel
• DC: 4 kV en mode commun et 2 kV en mode différentiel
• Pour les véhicules à tension élevée, la valeur de l'énergie utilisée doit être égale ou supérieure à:

Dissipation de chaleur

Mode de dissipation de chaleur

Refroidissement par air

Flux d'air

D'avant en arrière ou d'arrière en avant, selon les modules de ventilation et les modules de puissance

Fiabilité et disponibilité

Réservation du module de puissance

1 + 1 de secours

Récupération du module ventilateur

L'appareil prend en charge quatre modules de ventilateur branchables qui fonctionnent en mode veille à chaud.Nous vous conseillons de remplacer immédiatement le module de ventilation défectueux..

Échange à chaud

Supporté par tous les modules d'alimentation et les modules de ventilation

Temps moyen entre les défaillances (MTBF)

45.9 ans

Temps moyen de réparation (MTTR)

1.57 heures

Disponibilité

0.9999960856

Spécifications techniques

Processeur

1.4 GHz, à quatre cœurs

Mémoire DRAM

4 Go

Ne pas éclairer

64 Mo

Flash NAND

4 Go

La pile

Port de service prenant en charge la fonction d'empilement

Ports optiques 10GE et ports optiques 100GE

Certification

• Conformité aux normes de sécurité
• Conformité aux normes EMC
• Conformité aux normes environnementales
