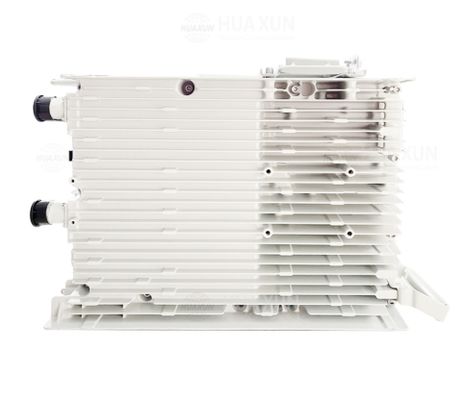

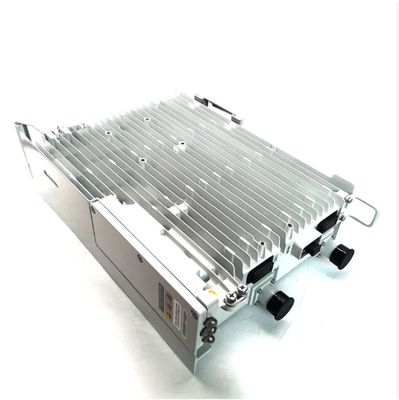

RRU3959/BBM/BYE/BPD Unité radio distante extérieure alimentée par une armoire d'alimentation

Résumé

Vue d'ensemble et fonction

• Le RRU3959 (et le RRU3959w) est ununité de radio externe à distance(RRU) utilisés dans les architectures de stations de base distribuées.

• Il gère les fonctions RF: modulation, démodulation, combinaison/division de la bande de base et des signaux RF.

• Il utilise des techniques de radio définies par logiciel (SDR), permettant des configurations de mode (multi-mode, multi-bande) via un logiciel.

• Il est doté d'un double émetteur / double récepteur pour augmenter la puissance de sortie / la capacité.

•

• Ports physiques et d'interface
  D'après le tableau 1-1:

  • Ports RF: 2 × connecteurs DIN (pour le système d'antenne)

  • Portes du CPRI: 2 × connecteurs DLC (connexion à l'unité BBU)

  • Port d'alimentation électrique: 1 connecteur féminin (type press fit sans outil) alimentant en courant continu de 48 V (gamme de tension de 36 V à 57 V)

  • Port RET: 1 × DB9 (pour l'unité de télécommande, RCU)

  • Port d'alarme: 1 × DB15 (pour les alarmes externes)

  Bandes de fréquences / IBW
  D'après les tableaux de spécifications de fréquence:

  Variante / type	RX (MHz)	TX (MHz)	Le nombre d'heures de travail
  RRU3959 P900	890 915	935 960	25
  RRU3959 E900	880 915	925 960	35
  RRU3959 1800	1710 1785	1805 1880	45
  RUR 3959 2100	1920 à 1980	2110 2170	60
  RRU3959w 1800	1710 1785	1805 1880	75

  Capacité (mode unique / multi-mode)

  • DansMode GSM(900 / 1800), RRU3959 / 3959w prend en charge jusqu' à 8 TRX.

  • DansUMTS(en mode 900 / 2100):
    • Sans MIMO: jusqu'à 6 opérateurs
    • Avec MIMO: jusqu'à 4 opérateurs

  • DansLTE (FDD)Mode de fonctionnement
    • RRU3959 (1800 MHz) prend en charge 2 opérateurs (largeur de bande 1.4, 3, 5, 10, 15, 20 MHz)
    • RRU3959 (2100 MHz) prend en charge 4 opérateurs (largeur de bande 5, 10, 15, 20 MHz)
    • RRU3959w prend en charge 2 opérateurs LTE (5, 10, 15, 20 MHz)

  • Les combinaisons multimode (GSM + UMTS, GSM + LTE, UMTS + LTE, etc.) sont prises en charge (dans les limites de la bande)

  Sensibilité du récepteur
  D'après le tableau de sensibilité (tableau 2-4)

  • GSM 900: 113,7 dBm (1 voie), 116,5 dBm (2 voies), 119,2 dBm (théorique)

  • GSM 1800: 114,0 dBm (1 voie), 116,8 dBm (2 voies), 119,5 dBm (théorique)

  • UMTS 900: 125,8 dBm ou 131,3 dBm

  • UMTS 2100: 126,1 / 128,9 / 131,6 dBm

  • Pour les appareils de téléphonie mobile:
    • 900: ¥106,3 / ¥109,1 / ¥111,8 dBm
    • 1800: ¥106,6 / ¥109,4 / ¥112,1 dBm
    • 2100: 106,9 / 109,7 / 112,4 dBm

  Puissance de sortie
  D'après divers tableaux et notes de puissance de sortie typique:

  • En mode GSM (900 / 1800), la puissance maximale par porteur est de 60 W (sous réserve de licence).

  • Dans des conditions d'altitude, la puissance est dévaluée: à 3500 m → 1 dB; à 4500 m → 2 dB.

  • Pour les transporteurs LTE doubles, il est recommandé de faire correspondre la densité spectrale de puissance (PSD) (c'est-à-dire une puissance égale par bande passante).

  • La sortie “typique” par opérateur dépend du mode (GSM, UMTS, LTE) et du nombre de opérateurs (voir les tableaux du document)

  Consommation d'énergie et entrée

  • Pour les véhicules à moteur à commande électrique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur.

  • Le RRU3959 / RRU3959w prend en charge l'alimentation CA via un module AC/DC externe ou un module OPM15M.

  • Les valeurs typique et maximale de consommation d'énergie sont mesurées à 25 °C; la variation de charge influence la consommation.

  Environnementaux et autres spécifications

  • Il est conçu pour une installation en extérieur, près des antennes.

  • La température de fonctionnement, la protection, les dimensions mécaniques, etc. font partie de la spécification complète, mais je n'ai pas extrait tout cela des sources que j'ai examinées.

  •
