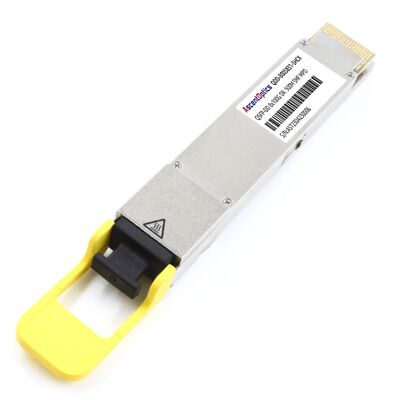

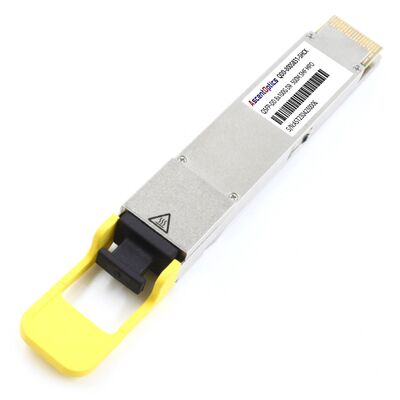

TS-QDO8-318H-01C/800G QSFP-DD DR8 MPO Module émetteur-récepteur, 1310nm SMF 500m Pour le centre de données

Le800G QSFP-DD DR8L'émetteur-récepteur optique est un composant essentiel des centres de données hyperscale modernes, offrant un débit de données global de 800 Gbit/s pour répondre aux demandes de bande passante de l'IA et du cloud computing. Opérant à unLongueur d'onde 1310 nm, ce module utilise8x100G PAM4modulation pour transmettre des données sur fibre monomode (SMF) sur des distances allant jusqu'à500 mètres. Conçu pour les environnements à haute densité, il comble le fossé entre les solutions multimodes à courte portée et les optiques monomodes longue distance, offrant un chemin optimisé en termes de coûts pour les interconnexions colonne vertébrale-feuille.

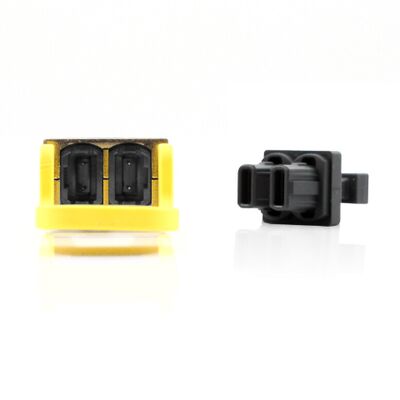

La figure 1 montre le panneau avant du 800G QSFP-DD DR8 MPO.

Le800G QSFP-DD DR8(Double Density) est un module à fibre optique parallèle enfichable à chaud conçu pour les liaisons Ethernet à haut débit.

• Modulation: Il exploitePAM4 (modulation d'amplitude d'impulsion à 4 niveaux)à 106,25 Gbit/s par voie pour atteindre son débit de 800 Gbit/s.

• Moteur optique: Le module est doté d'un réseau laser de 1 310 nm, utilisant souventEML (Laser Modulé par Électroabsorption)ouPhotonique sur silicium- et un réseau de photodiodes PIN.

• Facteur de forme: L'interface QSFP-DD utilise une interface électrique à 8 voies, maintenant la rétrocompatibilité avec les systèmes QSFP existants tout en doublant la densité des ports.

• Connecteur: Il emploie généralement unConnecteur APC MPO-12 ou MPO-16, garantissant une faible rétro-réflexion pour une transmission de signal haute fidélité sur une fibre monomode parallèle.

Les gestionnaires de centres de données modernes sont confrontés au goulot d'étranglement « distance par rapport au coût ». Alors que les modules SR8 (850 nm) sont limités à 100 m sur fibre multimode, le800G DR8offre la portée nécessaire pour les installations plus grandes.

Avantages stratégiques fondamentaux :

• Portée étendue (500 m): Spécialement conçu pour la fibre monomode G.652, permettant une connectivité entre rangées et entre halls que le SR8 ne peut pas atteindre.

• Puissance et efficacité thermique: Construit sur unArchitecture DSP 7 nm, le module optimise la consommation d'énergie (généralement <16 W), ce qui est essentiel pour maintenir un PUE (Power Usage Effectiveness) stable dans les clusters d'IA.

• Capacité de rupture à l'épreuve du temps: Le DR8 est particulièrement adapté aux configurations breakout, permettant à un port 800G de se connecter à deux modules 400G DR4 ou à huit modules 100G DR1.

• Stabilité monomode: Contrairement aux modules multimodes basés sur VCSEL, l'optique monomode 1310 nm offre une stabilité de signal supérieure et une dispersion plus faible sur la distance.

Dans un scénario de mise en réseau d'IA industrielle, le800G QSFP-DD DR8est déployé au niveau de la couche Spine du tissu.

• Installation: Lors de la connexion de commutateurs 800G, les ingénieurs doivent utiliserCâbles MPO APC (contact physique angulaire)pour éviter la dégradation du signal causée par les signaux PAM4 à haute réflectance.

• Compatibilité: Nos modules sont rigoureusement testés sur les plateformes Arista, Cisco et NVIDIA/Mellanox pour garantir 100 %Conformité EEPROM/I2Cet une intégration transparente avecCMIS 5.0outils de suivi.

• Scénarios d'évasion: En utilisant un câble épanoui MPO vers LC monomode, le 800G DR8 sert de « hub » haute densité, simplifiant la gestion des câbles dans la salle de rencontre.

Q1 : Quelle est la distance de transmission maximale du 800G DR8 ?R : Le 800G DR8 prend en charge une longueur de liaison maximale de500 mètressur la fibre monomode (SMF) standard G.652, ce qui le rend idéal pour les interconnexions de centres de données à l'échelle du campus.

Q2 : Le 800G DR8 est-il compatible avec MPO-12 ou MPO-16 ?R : Cela dépend de la version spécifique du matériel. Les modules DR8 standard utilisent souvent unMPO-12/APCinterface pour la transmission à 8 canaux, mais certaines versions haute densité peuvent nécessiter MPO-16.

Q3 : Puis-je connecter un 800G DR8 à un 800G SR8 ?R : Non. Ces modules sont incompatibles car ils utilisent des longueurs d'onde différentes (1 310 nm contre 850 nm) et différents types de fibres (monomode ou multimode).

Q4 : Ce module prend-il en charge la surveillance de diagnostic numérique (DDM) ?R : Oui, il prend entièrement en chargeDDM/DOMvia l'interface CMIS, permettant une surveillance en temps réel de la température, de la tension et de la puissance optique Tx/Rx.

Q5 : Quels sont les avantages de la photonique sur silicium dans le 800G DR8 ?R : Les versions Silicon Photonics offrent souvent un coût par bit inférieur et une fiabilité thermique améliorée par rapport aux lasers EML traditionnels, en particulier dans les environnements de commutation 800G haute densité.

Q6 : Quelle garantie est fournie pour le 800G DR8 ?R : Nous fournissons unGarantie limitée de 3 anset une assistance technique à vie, y compris la vérification de la compatibilité et les mises à jour du micrologiciel pour divers fournisseurs de commutateurs.

Le800G QSFP-DD DR8est la solution définitive pour une connectivité monomode à large bande passante et de portée moyenne à l'ère de l'IA. En combinant la stabilité de 1 310 nm avec la densité du facteur de forme QSFP-DD, il garantit que votre réseau est prêt pour la prochaine décennie de croissance des données.
