Résumé
Le Huawei Compatible QSFP28-100G-SR4 est un module émetteur-récepteur optique à prise à chaud haute performance conçu pour la transmission de données à courte portée dans les réseaux Ethernet 100 Gigabit (100 GbE),les clusters informatiques hautes performances (HPC);, et les centres de données d'entreprise. Opérant sur une longueur d'onde nominale de 850 nm via la fibre multimode (MMF),Ce module offre une distance de transmission fiable allant jusqu'à 70 mètres en utilisant la fibre OM3 ou jusqu'à 100 mètres en utilisant l'infrastructure OM4/OM5..
Équipé d'une interface de connecteur optique mâle MPO-12 standard et d'une surveillance optique numérique intégrée (DOM/DDM), cet émetteur-récepteur offre une compatibilité transparente avec les commutateurs Huawei, les routeurs,et cartes d'interface réseau (NIC)Il offre une densité élevée, une faible consommation d'énergie (généralement inférieure à 2,5 W) et une fiabilité sans faille pour les interconnexions optiques modernes.

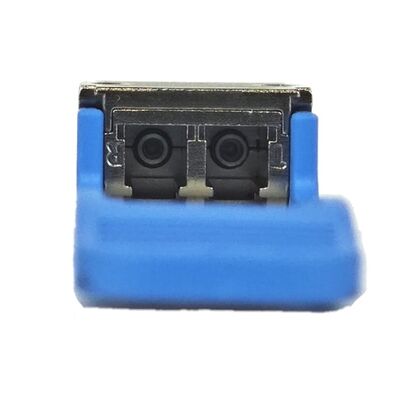

La figure 1 montre le panneau avant du QSFP28-100G-SR4.

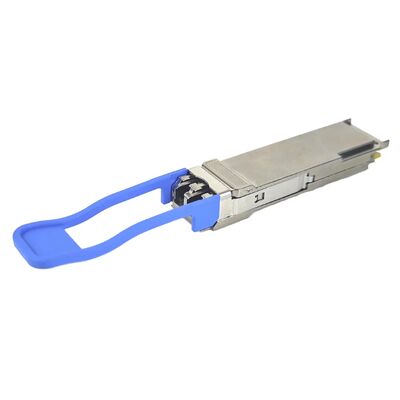

Qu'est-ce que l'émetteur-récepteur optique QSFP28-100G-SR4 compatible Huawei?
Le QSFP28-100G-SR4 compatible Huawei représente le sommet de l'ingénierie des interconnexions optiques à courte portée à haute densité.Le terme QSFP28 (Quad Small Form-factor Pluggable 28) fait référence au facteur de forme industriel standardisé optimisé pour les débits de données 100GLa désignation SR4 indique une architecture à courte portée utilisant 4 canaux indépendants de transmission et de réception (lignes).
Au lieu d'acheminer les données sur une seule chaîne de fibre, ce module divise le flux global de 100 Gbps en quatre lignes distinctes, chacune fonctionnant à une vitesse de ligne de 25.78125 Gbps en utilisant la modulation NRZ (non-retour à zéro)L'interface nécessite un connecteur MPO/MTP à 12 fibres (utilisant spécifiquement 4 voies pour la transmission, 4 voies pour la réception, et laissant le centre 4 fibres inutilisées),ce qui en fait le choix matériel définitif pour la migration des réseaux locaux des structures 10G/40G héritées vers des pipelines 100G de grande capacité.
Pourquoi choisir cet émetteur-récepteur 100G SR4 compatible Huawei?
1Intégrité de la ligne de commande Huawei
A primary barrier when deploying third-party optical modules is software locking or strict hardware validation protocols inside enterprise operating systems like Huawei VRP (Versatile Routing Platform)Nos émetteurs-récepteurs compatibles Huawei subissent une vérification rigoureuse du matériel et une spécialisation interne du codage EEPROM.
Lorsqu'il est inséré dans des commutateurs haut de gamme comme la série Huawei CloudEngine, le système hôte reconnaît instantanément le module, lit ses tables de paramètres internes sans faille,et remplit les commandes d'interface standard sans déclencher les avertissements "transcepteur non pris en charge" ou les états d'arrêt du port d'interface.
2- Faible consommation d'électricité
La gestion thermique est une mesure critique des coûts d'exploitation pour les infrastructures de centres de données à grande échelle.L'architecture QSFP28-100G-SR4 est conçue autour de réseaux VCSEL de 850 nm (laser émettant de la surface par cavité verticale) hautement efficaces et de chipsets de photodétecteurs PIN spécialisésCela permet à l'émetteur-récepteur de fonctionner sous une enveloppe de puissance hautement optimisée, en maintenant une dissipation de puissance typique inférieure à 2,5 watts sur l'ensemble de son champ thermique de fonctionnement,une réduction des frais généraux de refroidissement et des coûts d'exploitation électriques (OpEx).
3. Surveillance optique numérique intégrée (DOM)
La maintenance des réseaux en temps réel nécessite une visibilité granulaire des variables de la couche physique optique.Ce module intègre des flux de données standard DOM (Digital Optical Monitoring) conformes aux accords de l'industrie SFF-8636.Les techniciens de réseau peuvent surveiller les diagnostics critiques en temps réel directement via le switch CLI, y compris:
-
Niveaux de puissance de transmission optique (Tx) par canal
-
Mesures de sensibilité à la puissance de réception optique (Rx) par canal
-
Température de fonctionnement interne du module
-
Distributions de courant de biais laser
-
Suivi en temps réel de la tension d'alimentation
Comment déployer et connecter le module QSFP28-100G-SR4
Sélection du câble à fibre et connectivité
Pour établir une connectivité de liaison optique sans erreur à travers vos lignes réseau, il est crucial de faire correspondre l'émetteur-récepteur avec les bonnes spécifications de câblage en fibre:
-
Le connecteur MPO-12: L'émetteur-récepteur abrite un réceptacle optique MPO-12 mâle interne contenant des broches d'alignement.le câble de patch en fibre doit se terminer dans un connecteur MPO-12/MTP-12 féminin (sans broches).
-
Grade de fibre de verre et échelle de la distance:
-
Déployer la fibre multimode OM3 (MMF) pour atteindre des distances de transmission fiables de 100G allant jusqu'à 70 mètres.
-
Déployer la fibre multimode OM4 ou OM5 (MMF) pour débloquer la pleine portée opérationnelle jusqu'à 100 mètres.
-
Polarité optique:Les déploiements d'optique parallèle standard 100G nécessitent un câblage de polarité MPO de type B pour relier correctement les ports Transmetteur (Tx) de la commande A aux ports Récepteur (Rx) correspondants de la commande B.
Étapes d'empilement et de déploiement à haute densité
-
Activez soigneusement le module QSFP28 de manière à ce que la touche d'alignement pull-tab intégrée s'aligne avec la fente d'orientation physique du port de commutation Huawei hôte.
-
Glissez doucement l'émetteur-récepteur dans le port ouvert jusqu'à ce que vous entendiez un "clic" mécanique, indiquant que l'appareil est verrouillé dans la cage arrière.
-
Retirez les capuchons de protection contre la poussière en caoutchouc de la fenêtre optique du récepteur et du câble de patch MPO-12 féminin.
-
Alignez la clé du connecteur MPO féminin avec la fente de l'émetteur-récepteur et insérez fermement.L'indicateur de liaison LED sur le commutateur hôte devrait passer au vert massif dans les instants une fois que les poignées de main optiques sont terminées.
Matrice des spécifications techniques
| Paramètre de spécification |
Des valeurs techniques détaillées |
| Facteur de forme |
QSFP28 (quad petit facteur de forme rechargeable 28) |
| Compatibilité du débit de données |
103.125 Gbps Aggrégé (4 x 25,78 Gbps NRZ) |
| Spéctrum de longueur d'onde |
centre nominal de 850 nm |
| Type d'émetteur optique |
850 nm VCSEL Array |
| Type de récepteur optique |
Réseau de photodétecteurs PIN |
| Portée maximale des fibres |
70 m sur les MMF OM3 / 100 m sur les MMF OM4 ou OM5 |
| Port du connecteur optique |
MPO-12 mâle (compatible avec MTP-12, 12 fibres) |
| Moyen câble |
Fibres multimode (MMF) |
| Tx Puissance optique (par voie) |
-8,4 dBm à +2,4 dBm |
| Sensitivité du récepteur Rx (par voie) |
Moins de -10,3 dBm (BER 5E-5) |
| Plafond de surcharge du récepteur |
+2,4 dBm maximum |
| Voltage de l'alimentation électrique |
Rails d'alimentation de 3,3 V standard |
| Consommation de puissance maximale |
Moins de 2,5 watts de charge de fonctionnement maximale |
| Diagnostic numérique (DOM) |
Le système est entièrement intégré (conforme à la norme SFF-8636). |
| Plage de température de fonctionnement |
0°C à 70°C (32°F à 158°F) Grade commercial |
| Protocoles et conformité |
Les données sont fournies par les autorités compétentes. |
Guide de comparaison des produits de transcepteurs optiques
Les responsables des achats évaluent fréquemment les chemins d'interconnexion optique lors de la conception de tissus de campus 100G et d'agrégations de serveurs.La matrice de produit ci-dessous décrit les caractéristiques de performance des options standard 100G QSFP28 par rapport au module SR4 à courte portée.:
| Attribut de performance |
QSFP28-100G-SR4 (Ce modèle) |
Les données de référence doivent être fournies conformément à l'annexe I. |
Les caractéristiques suivantes sont utilisées: |
| Type de fibres moyennes |
Fibres multimode (MMF) |
Fibre à mode unique (SMF) |
Fibre à mode unique (SMF) |
| Longueur d'onde optique |
850 nm (parallèlement) |
bande 1310 nm (LAN-WDM) |
L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Connecteur de câblage |
MPO-12 (12-fibre) |
LC Duplex (à deux fibres) |
LC Duplex (à deux fibres) |
| Portée maximale de fonctionnement |
Pour les véhicules à moteur électrique, la valeur maximale de l'échantillon doit être égale ou supérieure à: |
10 kilomètres (10.000 m) |
2 kilomètres (2 000 m) |
| Enveloppe électrique |
Moins de 2,5 watts |
Moins de 3,5 watts |
Moins de 3,5 watts |
| Déploiement typique |
Dans le rack / du haut du rack à la feuille |
Inter-bâtiment / noyau du campus |
Entre les lignes / à travers le centre de données |
Questions fréquentes
Q1: Cet émetteur-récepteur compatible fonctionnera-t-il parfaitement à l'intérieur de mon commutateur Huawei sans erreurs logicielles?
R: Oui, absolument. Nos modules QSFP28-100G-SR4 compatibles avec Huawei sont chargés d'un code système EEPROM personnalisé configuré spécifiquement pour correspondre aux règles du logiciel VRP de Huawei.Lorsque vous déployez ce module dans un commutateur Huawei (comme la série CloudEngine 6800 ou 8800)Le commutateur l'enregistre exactement comme un module original de marque, déverrouillant une intégration complète de CLI, des lectures de télémétrie et un fonctionnement sans erreur.
Q2: De quel type de câble à fibre optique ai-je besoin pour connecter ce module 100G SR4?
R: Vous devez utiliser un câble de patch en fibre multimode (MMF) (en verre OM3, OM4 ou OM5) terminé par un connecteur MPO-12 féminin à l'extrémité du récepteur.Le connecteur féminin est nécessaire parce que notre module QSFP28 dispose de broches d'alignement mâles internesPour les connexions standard de commutateur à commutateur, assurez-vous de commander un câble MPO de type B Polarité pour assurer une bonne cartographie de voie de l'émetteur au récepteur.
Q3: Puis-je décomposer ce module optique SR4 100G en quatre canaux 25G?
R: Oui. Parce que la norme 100GBASE-SR4 repose intrinsèquement sur 4 voies parallèles individuelles fonctionnant à 25,78 Gbps, vous pouvez facilement exécuter une configuration de rupture.En connectant un câble MPO-12 féminin à un câble 4x Duplex LC multi-mode, vous pouvez acheminer les signaux vers quatre ports 25G SFP28 SR individuels sur des commutateurs en aval ou des cartes d'interface réseau.Vous avez simplement besoin d'entrer le commandement de configuration de la division du port ou de rupture sur votre serveur de commutation de l'interface de port.
Q4: Quelles garanties et quel support après-vente complets s'appliquent à ce module?
R: Nous soutenons cet émetteur-récepteur optique avec une garantie de remplacement avancée de 3 ans.Dans les rares cas où un module subit une dégradation optique ou une défaillance de composants internes dans cette période, notre équipe logistique technique coordonne un échange rapide de produits pour minimiser les temps d'arrêt du réseau.offrant une assistance à distance pour la vérification de la compatibilité, DOM analyse de dépannage, et les questions de configuration de rupture.
Q5: Quelle est la principale différence structurelle entre un connecteur MPO et un connecteur MTP?
R: MPO (Multi-Fiber Push On) est le nom standard international généralisé de l'industrie pour ce type de connecteur multifibre.représentant un ingénieurLes connecteurs MTP sont entièrement compatibles avec les interfaces MPO standard, mais présentent des améliorations mécaniques qui réduisent les pertes d'insertion, minimisent l'usure de la fibre,et optimiser la stabilité physique du ressort sur les cycles de connexion à haute densité.
Q6: Ce module prend-il en charge l'échange à chaud dans des conditions de réseau en direct?
R: Oui, ce module peut être branché à chaud à 100%. Vous pouvez insérer ou extraire l'émetteur-récepteur à partir de n'importe quel port de commutateur Huawei opérationnel sans éteindre le système, en interromptant les ports voisins,ou déclenchant des interruptions d'alimentation sur le plan arrière du systèmeCela vous permet d'augmenter la capacité de liaison ou de remplacer des composants matériels pendant les heures de production sans avoir besoin de fenêtres de maintenance de temps d'arrêt du réseau.
Conclusion
L'émetteur-récepteur optique Huawei Compatible QSFP28-100G-SR4 offre une combinaison exceptionnelle de performances élevées, de faible consommation d'énergie et d'efficacité de coût pour les applications 100GbE à courte portée.En assurant la compatibilité du véritable système Huawei avec une architecture d'optique parallèle de 850 nm et un diagnostic DOM intégré, ce module fournit aux réseaux d'entreprise et de centre de données une base de liaison en fibre à haute densité incroyablement fiable.
