Vue d'ensemble du produit et application du centre de données
Le Huawei QSFP-100G-BIDI-G2 est un émetteur-récepteur optique bidirectionnel (BiDi) QSFP28 à prise à chaud de pointe conçu pour les applications Ethernet 100 Gigabit à haute densité.Comme les réseaux d'entreprise et les centres de données hyperscale migrent des infrastructures 10G et 40G héritées vers les architectures 100G, l'optimisation des usines de fibres existantes devient une stratégie principale d'économie de coûts.
En utilisant la technologie BiDi (Bi-Directional), ce module permet la transmission et la réception simultanées de données sur une seule fibre multimode duplex LC (MMF).Il fonctionne sur des longueurs d'onde doubles (850nm et 910nm) sur deux canaux 50Gbps via la modulation PAM4Cette ingénierie révolutionnaire permet aux opérateurs de réseau de réutiliser pleinement leur infrastructure de câblage LC 10G/40G OM3 ou OM4 duplex existante.éliminer les dépenses massives liées à la pose de nouveaux panneaux de patch MPO multifibres et de nouveaux câbles de tronc.

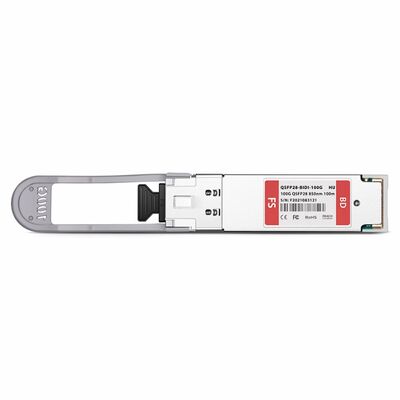

La figure 1 montre le panneau avant du QSFP-100G-BIDI-G2.
Matrice des spécifications techniques
Examinez les paramètres optiques, électriques et environnementaux complets ci-dessous pour assurer un déploiement précis dans votre écosystème matériel:
| Paramètre |
Les spécifications |
| Fabricant / marque |
Huawei / LonRise Distribution |
| Numéro de modèle |
Les caractéristiques de l'appareil sont les suivantes: |
| Facteur de forme |
QSFP28 (quad petit facteur de forme rechargeable 28) |
| Taux de données |
100 Gbps (2 x 50 Gbps de canaux modulés PAM4) |
| Longueur d'onde (Tx/Rx) |
850 nm et 910 nm Bi-directionnel |
| Distance maximale |
70 m sur le MMF OM3 / 100 m sur le MMF OM4 |
| Connecteur optique |
LC/UPC en double |
| Type de fibre |
Les fibres multimodes (MMF, 50/125 μm) |
| Type d'émetteur |
VCSEL (laser émettant une surface à cavité verticale) |
| Type de récepteur |
Photodétecteur PIN |
| Diagnostics numériques (DDM/DOM) |
Prise en charge (surveillance en temps réel de la puissance, de la température et de la tension) |
| Consommation d'électricité |
Pour les appareils électroniques |
| Plage de température de fonctionnement |
Produits commerciaux (de 0°C à 70°C) |
| Correction d'erreur à l'avance |
KP4 FEC requis sur la plateforme hôte |
| Sécurité et conformité |
RoHS-6, CE, classe laser 1 |
Comparaison des produits, compatibilité et FAQ après-vente
Q1: Quelle est la principale différence entre les modules QSFP-100G-BIDI-G2 et les modules SR4 standard 100G?
R: La principale différence réside dans l'infrastructure de câblage de fibre requise et les coûts de migration.
-
Modules SR4 standard 100G: fonctionnent sur des câbles multimode MPO/MTP à 8 ou 12 fibres, divisant le trafic en 4 voies parallèles séparées (4x25G).
-
Modules Huawei QSFP-100G-BIDI-G2: consolider le trafic en deux voies 50G en utilisant des longueurs d'onde doubles (850 nm/910 nm) sur un câble LC duplex à 2 fibres standard.
Si votre centre de données utilise actuellement des câbles de patch LC standard à partir d'anciens commutateurs 10G ou 40G BiDi,Le déploiement du module G2 BiDi vous évite d'acheter des câbles MPO coûteux et de réécrire vos câbles de fibre.
Q2: Ce module Huawei QSFP-100G-BIDI-G2 est-il compatible avec des commutateurs tiers comme Cisco ou Juniper?
R: Ce module spécifique est codé nativement pour prendre en charge les commutateurs, les routeurs et les pare-feu d'entreprise Huawei.Si votre environnement de centre de données nécessite l'interopérabilité entre plusieurs fournisseurs (par exemple, reliant un routeur de base Huawei à un commutateur Cisco Catalyst 9300L), veuillez spécifier votre équipement cible lors de l'envoi d'une demande.Nous pouvons fournir des variantes entièrement compatibles ou codées croisées pour assurer un fonctionnement plug-and-play sans faille.
Q3: Pourquoi la plateforme hôte exige-t-elle que KP4 FEC (Forward Error Correction) soit activé pour ce module?
R: Le QSFP-100G-BIDI-G2 utilise une technologie PAM4 optique avancée (modulation d'amplitude d'impulsion à 4 niveaux) pour transmettre 50 Gbps par voie optique.Parce que la signalisation PAM4 est très complexe et plus sensible au bruit optique que l'ancienne technologie NRZ, le système de commutateur hôte doit être équipé du système KP4 FEC pour corriger automatiquement les erreurs de bits, garantissant ainsi une liaison stable et sans erreur dans la plage de 70 m/100 m.
Q4: Quel service après-vente et quel support technique LonRise offre-t-il pour ce module?
R: LonRise fournit un système complet de support après-vente de qualité entreprise pour tous nos clients B2B:
-
Garantie d'un an: chaque nouveau module Huawei comprend une garantie de remplacement ou de réparation d'un an contre les défauts de fabrication et de matériaux.
-
Tests rigoureux avant expédition: tous les modules subissent une compatibilité stricte, l'intégrité du signal et l'inspection de la puissance optique dans nos laboratoires d'essai avant expédition.
-
Assistance technique à distance: Nos ingénieurs réseau sont disponibles pour vous aider à configurer le système à distance, à interpréter la télémétrie DOM/DDM et à déboguer les liens entre fournisseurs.
Q5: Quel est le délai de livraison estimé et la méthode d'expédition pour les commandes internationales?
R: Pour les commandes en stock standard, notre délai de livraison est de 2 à 3 jours ouvrables. Nous expédions dans le monde entier depuis la Chine principalement en utilisant les lignes express DHL, FedEx et UPS,s'assurer que les composants critiques du réseau atteignent votre centre de données dans un délai de 3 à 5 jours ouvrables dans le monde entierTous les emballages sont scellés en toute sécurité dans un emballage ESD antistatique pour éviter les dommages électrostatiques pendant le transport.
