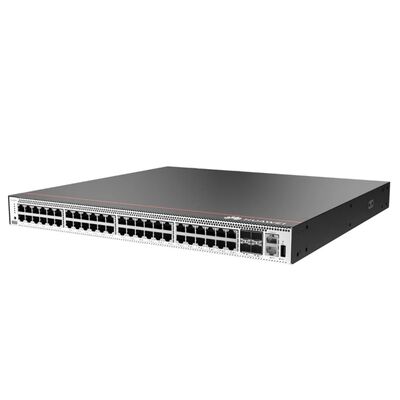

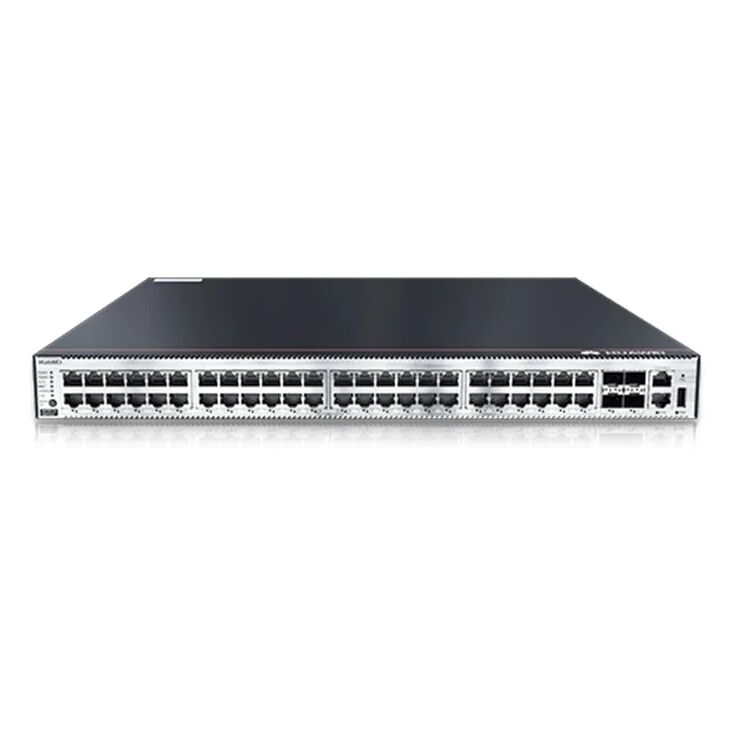

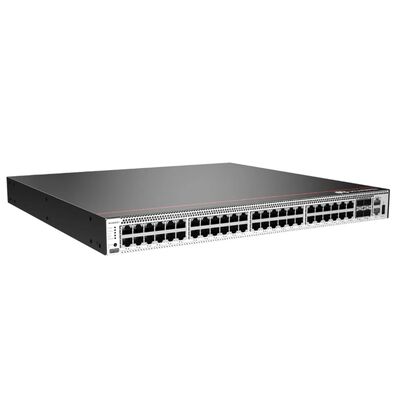

S5731-S48T4X, commutateur Huawei S5731, 48xGE RJ45/4x10GE SFP+/sans bloc d'alimentation

S5731-S48T4XSpécification

Port fixe

Pour les ports SFP+, les ports de base-T doivent être de 48 x 10/100/1000 et les ports SFP+ 4 x 10GE.

Dimensions (W x D x H)

442 mm x 420 mm x 43,6 mm

Hauteur du châssis

1 U

Poids du châssis (y compris l'emballage)

80,55 kg

Type de source d'alimentation

• 150 W AC (électricité branchée)

• 600 W AC (électricité branchée)

• 1000 W de courant continu (plugable)

Plage de tension nominale

• Entrée en courant alternatif (150 W ): de 100 V à 240 V, 50/60 Hz

• Entrée en courant alternatif (600 W ): de 100 V à 240 V, 50/60 Hz

• Entrée en courant continu (1000 W DC): -48 VDC à -60 V DC

Plage de tension maximale

• Entrée en courant alternatif (150 W AC ): 90 V AC à 264 V AC, 47 Hz à 63 Hz

• Entrée en courant alternatif (600 W AC ): 90 V AC à 290 V AC, 45 Hz à 65 Hz

• Entrée en courant continu haute tension (600 W AC): de 190 V DC à 290 V DC (conformément à la certification de 240 V haute tension CC)

• Entrée en courant continu (1000 W de courant continu): de -38,4 V à -72 V de courant continu

Puissance maximale consommation

Pour les appareils électroniques

Le bruit

• Sous température normale (puissance acoustique): 57,5 dB (A)

• Sous haute température (puissance acoustique): 70,9 dB (A)

• Sous température normale (pression acoustique): 47,5 dB (A)

Température de fonctionnement

• Altitude de 0 à 1800 m: -5- Je ne sais pas.C à +45- Je ne sais pas.C

• 1800-5000 m d'altitude: la température de fonctionnement est réduite de 1oCchaque fois que l'altitude augmente de 220 m.

Température de stockage

- Quarante°Cà +70°C

Humidité relative

5% à 95% (sans condensation)

Protection contre les surtensions spécifications (service le port)

Mode commun:±6 kV

Protection contre les surtensions spécification (porte d'alimentation)

• Port d'alimentation en courant alternatif:±6 kV en mode différentiel,±6 kV en mode commun

• Port d'alimentation en courant continu:±2 kV en mode différentiel,±4 kV en mode commun

Dissipation de chaleur

Dissipation thermique par refroidissement par air, réglage de vitesse intelligent et ventilateurs branchables

Caractéristiques du service

Adresse MACTableau

Conformité avec les normes IEEE 802.1d

Entrées d'adresses MAC 32K

Apprentissage et vieillissement des adresses MAC

Entrées d'adresse MAC statique, dynamique et trou noir

Filtrage des paquets basé sur les adresses MAC de la source

VLAN

4094 VLAN

VLAN invité et VLAN vocal

Le GVRP

VLAN MUX

Assignation de VLAN basée sur les adresses MAC, protocoles, sous-réseaux IP, politiques et ports

Cartographie des réseaux VLAN

Protection de la boucle Ethernet

Topologie d'anneau RRPP et multiples instances de RRPP

Topologie d'arbre Smart Link et multi-instance Smart Link, fournissant une protection de commutation au niveau des millisecondes

Le SEP

ERPS (G.8032)

Le BFD pour OSPF, le BFD pour IS-IS, le BFD pour VRRP et le BFD pour PIM

Le système de traitement des données est basé sur les données fournies par les fournisseurs de services.

Protection BPDU, protection racine et protection en boucle

Routage IP

Les routes statiques, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP, politique de routage

Jusqu'à 16K entrées FIBv4

Jusqu'à 8K entrées FIBv4

Interopérabilité

Arbre de couverture basé sur VLAN (VBST), fonctionnant avec PVST, PVST+ et RPVST

Protocole de négociation de type liaison (LNP), similaire au DTP

Protocole de gestion centrale VLAN (VCMP), similaire à VTP

Caractéristiques IPv6

Jusqu'à 8K entrées ND

Le PMTU

IPv6 Ping, IPv6 Tracert et IPv6 Telnet

ACL basées sur les adresses IPv6 de source, les adresses IPv6 de destination, les ports de couche 4 ou les types de protocole

Détection de l'écoutant multicast (MLDv1/v2)

Adresses IPv6 configurées pour les sous-interfaces, VRRP6, DHCPv6 et L3VPN

Diffusion en mode multicast

IGMP v1/v2/v3 espionnage et IGMP démission rapide

Transmission multicast dans une VLAN et réplication multicast entre VLAN

Équilibrage de la charge de diffusion entre les ports membres d'un tronc

Multicast contrôlable

Statistiques du trafic multicast dans les ports

Les informations fournies par les autorités compétentes doivent être conformes aux exigences de la présente directive.

Le PDSM

Nom de l'équipe

Qualité de service/LCA

Taux limitant dans les directions d'entrée et de sortie d'un port

Redirection des paquets

La police de la circulation dans les ports et la CAR à trois couleurs

Huit files par port

Algorithmes de planification des files d'attente DRR, SP et DRR+SP

- Je ne sais pas.

Remarquage des champs 802.1p et DSCP des paquets

Filtrage des paquets de la couche 2 à la couche 4, filtrage des trames invalides en fonction de l'adresse MAC de la source, de l'adresse MAC de destination, de l'adresse IP de la source, de l'adresse IP de destination, du numéro de port TCP/UDP,type de protocole, et ID VLAN

Limitation et modélisation des tarifs basés sur les files d'attente dans les ports

Sécurité

Gestion hiérarchique des utilisateurs et protection par mot de passe

Défense contre les attaques DoS, ARP et ICMP

La liaison de l'adresse IP, de l'adresse MAC, du numéro de port et de l'identifiant VLAN

Isolement des ports, sécurité des ports et MAC collant

Transmission forcée (CFP)

Les entrées d'adresse MAC du trou noir

Limite du nombre d'adresses MAC apprises

Autentification IEEE 802.1x et limite du nombre d'utilisateurs sur un port

L'authentification AAA, l'authentification RADIUS et l'authentification HWTACACS

NAC

Le SSH V2.0

HTTPS

Protection du processeur

Liste noire et liste blanche

Traçage et sanction des sources d'attaque pour les paquets IPv6, tels que les paquets ND, DHCPv6 et MLD

Début sécurisé

IPSec

REC

La tromperie

La fiabilité

Le système LACP

Coffre électrique

Ethernet OAM (IEEE 802.3ah et IEEE 802.1ag)

Je suis à l'UIT.1731

DLDP

PDLP

BFD pour BGP, BFD pour IS-IS, BFD pour OSPF, BFD pour le parcours statique

VXLAN*

Les passerelles VXLAN L2 et L3

Porte d'entrée centralisée et distribuée

BGP-EVPN

Configuré par le protocole NETCONF

Fabrique super virtuel (SVF)

Une architecture client à deux couches est prise en charge.

L'espionnage IGMP peut être activé sur les commutateurs d'accès (AS) et le nombre maximal d'utilisateurs d'accès sur un port peut être configuré.

Les services qui ne sont pas pris en charge par les modèles peuvent être configurés sur le parent.

Les périphériques tiers sont autorisés entre la plateforme mère et les clients.

Travailler comme client SVF qui est plug-and-play avec configuration zéro

Les résultats de l'analyse

Coloriage direct des paquets de service pour collecter des statistiques en temps réel sur le nombre de paquets perdus et le ratio de perte de paquets

Collecte de statistiques sur le nombre de paquets perdus et le ratio de perte de paquets au niveau du réseau et des appareils

Le TWAMP

Mesure des performances des liaisons IP bidirectionnelles

Mesure du décalage de paquetage bidirectionnel, du taux de perte de paquetage unidirectionnel et du jitter de paquetage unidirectionnel

Gestion et maintenance

iStack, avec jusqu'à 9 commutateurs membres dans une pile

Les données sont fournies par les autorités compétentes de l'État membre.

RMON

Contrôle des applications intelligentes (SAC)

NMS basé sur le Web

Les journaux du système et les alarmes de différents niveaux

Le GVRP

VLAN MUX

NetStream

Opération et gestion intelligentes

* Les commutateurs de la série CloudEngine S5731-S nécessitent la licence VXLAN ou le logiciel N1 pour prendre en charge la fonctionnalité VXLAN.
