Résumé
Le Huawei OSN010N24 est un module émetteur-récepteur optique 100G QSFP28 hautes performances conçu pour la transmission de données longue distance jusqu'à 10 km sur fibre monomode (SMF). Fonctionnant à une longueur d'onde de 1 310 nm, il prend en charge un débit de données de 100 Gbit/s et utilise un connecteur duplex LC pour une communication optique stable, efficace et à faible latence.
Ce module est entièrement conforme aux normes IEEE 802.3ba 100GBASE-LR4 et est largement déployé dans l'interconnexion des centres de données (DCI), les réseaux fédérateurs d'entreprise et les infrastructures de télécommunications nécessitant une bande passante élevée et une transmission longue distance fiable.
Avec son facteur de forme QSFP28 enfichable à chaud, l'OSN010N24 garantit une installation et une maintenance faciles. Il présente également une faible consommation d'énergie et une surveillance de diagnostic numérique (DDM), permettant une surveillance des performances en temps réel et une meilleure stabilité du réseau.
Cet émetteur-récepteur optique est une solution idéale pour les organisations passant à une architecture réseau 100G tout en conservant la rentabilité, la compatibilité et la fiabilité opérationnelle à long terme.

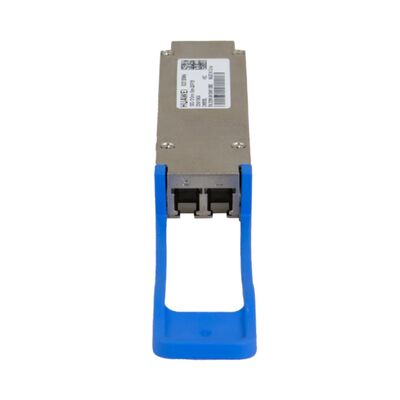

La figure 1 montre le panneau avant de l'OSNO10N24.
Présentation du produit
Le Huawei OSN010N24 est un émetteur-récepteur optique 100G QSFP28 LR4 conçu pour les systèmes de communication optique longue portée. Il convertit les signaux électriques de 100 Gbit/s en signaux optiques pour une transmission sur fibre monomode jusqu'à 10 km.
Les principales caractéristiques comprennent :
- Taux de transmission de 100 Gbit/s
- Fonctionnement à une longueur d'onde de 1 310 nm
- Distance de transmission jusqu'à 10 km
- Interface duplex LC
- Conception enfichable à chaud QSFP28
- Faible consommation d'énergie
- Haute stabilité et fiabilité
Il est largement utilisé dans les réseaux de télécommunications, les centres de données et l’infrastructure dorsale des entreprises.
Principales fonctionnalités
- Transmission haute vitesse 100G basée sur des voies 4×25G
- Capacité longue portée jusqu'à 10 km sur SMF
- Facteur de forme QSFP28 avec conception enfichable à chaud
- Interface optique duplex LC
- Conforme à la norme IEEE 802.3ba 100GBASE-LR4
- Faible consommation d'énergie pour un fonctionnement économe en énergie
- Surveillance de diagnostic numérique (DDM) intégrée
- Intégrité élevée du signal et performances stables
Spécifications techniques
| Paramètre |
Spécification |
| Modèle |
OSN010N24 |
| Facteur de forme |
QSFP28 |
| Débit de données |
100 Gbit/s |
| Longueur d'onde |
1310 nm |
| Distance maximale |
10km |
| Type de fibre |
Fibre monomode (SMF) |
| Connecteur |
LC Duplex |
| Modulation |
NRZ |
| Consommation d'énergie |
Conception à faible consommation |
| DDM |
Soutenu |
| Standard |
IEEE 802.3ba 100GBASE-LR4 |
| Application |
DCI / Télécom / Réseaux Cœurs d'Entreprise |
Applications
- Interconnexion de centre de données (DCI)
- Réseaux fédérateurs d'entreprise
- Réseaux Ethernet métropolitains
- Infrastructure cloud
- Systèmes de transmission télécom
- Réseaux de commutation centraux à large bande passante
Compatibilité
L'OSN010N24 est conçu pour les équipements réseau Huawei prenant en charge les interfaces QSFP28. Il est également compatible avec de nombreuses plates-formes tierces conformes aux normes IEEE 100G, garantissant un déploiement flexible dans des environnements réseau mixtes.
Comparaison de produits
| Fonctionnalité |
OSN010N24 (LR4 10km) |
Module 100G SR4 |
| Distance de transmission |
Jusqu'à 10 km |
Jusqu'à 100 m |
| Type de fibre |
Monomode (SMF) |
Multimode (MMF) |
| Connecteur |
LC Duplex |
MPO |
| Cas d'utilisation |
Long-courrier / DCI |
Centre de données à courte portée |
| Niveau de coût |
Plus haut |
Inférieur |
Conclusion:
L'OSN010N24 est optimisé pour les scénarios de backbone et d'interconnexion longue distance, tandis que les modules SR4 sont mieux adaptés aux liaisons intra-centre de données à courte portée.
FAQ
A quoi sert Huawei OSN010N24 ?
Il est utilisé pour la transmission optique longue distance 100G dans les réseaux de télécommunications, les centres de données et les systèmes fédérateurs d'entreprise.
Quelle est la distance maximale de transmission ?
Il prend en charge jusqu'à 10 km sur fibre monomode (SMF).
L'OSN010N24 est-il compatible avec les appareils non Huawei ?
Il est principalement conçu pour les systèmes Huawei, mais il peut également fonctionner avec d'autres plates-formes prenant en charge les modules standard QSFP28 100G LR4.
Quelle est la différence entre LR4 et SR4 ?
LR4 prend en charge la transmission longue distance jusqu'à 10 km en utilisant une fibre monomode, tandis que SR4 est limité à la transmission à courte portée (généralement 100 m) sur fibre multimode.
Ce module prend-il en charge DDM ?
Oui, il prend en charge la surveillance de diagnostic numérique (DDM) pour la surveillance en temps réel des performances optiques.
Quel type de fibre est nécessaire ?
Une fibre monomode (SMF) avec des connecteurs duplex LC est requise.
Garantie et assistance
- Garantie produit standard fournie
- Tests de qualité stricts avant expédition
- Tests de compatibilité disponibles sur demande
- Support technique pour l'installation et le dépannage
- Service de remplacement rapide pour les produits défectueux
- Assistance professionnelle avant-vente et après-vente
