Vue d'ensemble du produit
Le QSFP-40G-iSR4 est un émetteur-récepteur optique 40G QSFP+ haute performance conçu pour les applications d'interconnexion de centre de données à courte portée sur fibre multimode (MMF).il offre une transmission fiable à haute vitesse jusqu'à 100 mètres sur la fibre OM3 et 150 mètres sur la fibre OM4.
Ce module adopte une architecture optique parallèle à 4 canaux par l'intermédiaire d'une interface MPO/MTP, combinant quatre canaux 10G en une seule liaison 40G.systèmes de commutation de base d'entreprise, et environnements de centres de données à haute densité où l'efficacité de la bande passante et la faible latence sont essentielles.

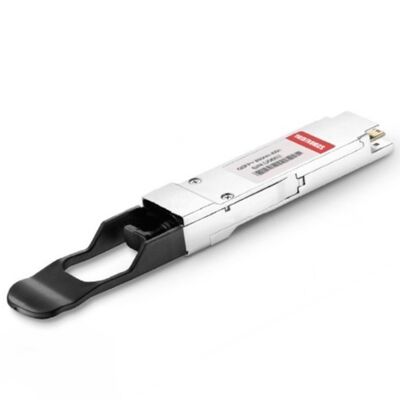

La figure 1 montre le panneau avant du QSFP-40G-iSR4.
Principales caractéristiques
- Facteur de forme QSFP+ branché à chaud
- L'architecture 40GBASE-SR4 / iSR4
- Technologie laser VCSEL à 850 nm
- Transmission jusqu'à 150 m sur FMM OM4
- Interface de connecteur optique MPO/MTP
- Pistes de transmission parallèles 4 × 10G
- Faible consommation d'énergie et performance stable
- Surveillance diagnostique numérique intégrée (DDM/DOM)
- Compatible avec les commutateurs Huawei, Cisco, Arista, D-e-l-l
Spécifications rapides
| Paramètre | Spécification |
|---|
| Modèle de produit | Pour les appareils de type SFP-40, voir point 4. |
| Facteur de forme | Le QSFP+ |
| Taux de données | 40 Gbps |
| Longueur d'onde | 850 nm |
| Type de fibre | Fibre multimode (MMF) |
| Distance maximale | 100 m (OM3), 150 m (OM4) |
| Type de connecteur | Le dépôt de la demande est effectué à la demande de l'autorité compétente. |
| Mode de transmission | 4 × 10G parallèle |
| Appui au DDM | - Oui, oui. |
| Température de fonctionnement | 0°C à 70°C |
Scénarios d'application
- Connexions de commutateur à commutateur du centre de données
- Des clusters de calcul haute performance (HPC)
- Réseaux de base et d'agrégation d'entreprise
- Résultats de l'enquête
- Interconnexions de stockage et SAN à grande vitesse
Compatibilité
Le QSFP-40G-iSR4 est conçu pour une large compatibilité avec les principales plateformes de réseau, notamment:
- Commutateurs de la série Huawei CloudEngine
- Les plateformes Cisco Nexus et Catalyst 40G
- Commutateurs de centre de données Arista 40G
- Systèmes de réseau 40G
Remarque: La compatibilité peut varier en fonction du micrologiciel du périphérique et des restrictions de codage du fournisseur. Veuillez vérifier avant le déploiement.
Les données sont fournies par les fournisseurs.
| Caractéristique | Pour les appareils de type SFP-40, voir point 4. | Pour les appareils de type SFP-40, voir point 4. |
|---|
| La norme | Huawei optimisé | Norme de l'IEEE |
| Distance | Jusqu'à 150 m | Jusqu'à 100 m |
| Cas d' utilisation | Écosystèmes Huawei | Réseaux multi-fournisseurs |
| Optimisation | Stabilité accrue | Compatibilité à grande échelle |
Le QSFP-40G-iSR4 est optimisé pour les environnements Huawei, offrant une portée étendue et une meilleure stabilité, tandis que le SR4 est une solution universelle de norme IEEE.
Lignes directrices d'installation
- Utiliser des câbles MPO/MTP à 8 ou 12 fibres
- Assurer une configuration de polarité correcte (type B recommandé)
- Utilisez uniquement la fibre multimode OM3 ou OM4
- Nettoyer les connecteurs en fibre avant l'installation
- Évitez de plier les fibres au-delà du rayon de flexion minimum
Questions fréquentes
Q1: Le QSFP-40G-iSR4 est-il compatible avec les commutateurs Cisco?
Oui, il peut fonctionner avec de nombreux ports Cisco 40G QSFP+. Cependant, la compatibilité peut dépendre des restrictions du micrologiciel et des politiques de codage du fournisseur.
Q2: Quel type de fibre est nécessaire?
Ce module nécessite une fibre multimode OM3 ou OM4 avec connecteurs MPO/MTP.
Q3: Quelle est la distance maximale de transmission?
- Fibre OM3: jusqu'à 100 mètres
- Fibre OM4: jusqu'à 150 mètres
Q4: Ce module prend-il en charge la surveillance DOM/DDM?
Oui, il prend en charge la surveillance diagnostique numérique complète pour le suivi des performances en temps réel.
Q5: Quelle est la différence entre iSR4 et SR4?
iSR4 est une version optimisée par Huawei avec une portée et une stabilité améliorées, tandis que SR4 suit les normes IEEE pour une compatibilité multi-fournisseurs plus large.
Q6: Ce module peut-il prendre en charge les connexions de rupture?
Oui, il prend en charge les configurations 4×10G en utilisant des câbles MPO.
Q7: Quelle garantie fournissez-vous?
Nous offrons une garantie d'un an avec support de remplacement et assistance technique professionnelle.
Pourquoi nous choisir?
- Testé à 100% avant expédition
- Procédure stricte de vérification de la compatibilité
- Livraison mondiale rapide
- Personnalisation OEM/ODM disponible
- Équipe de soutien technique professionnelle
- Prix de gros compétitifs
