Présentation du produit

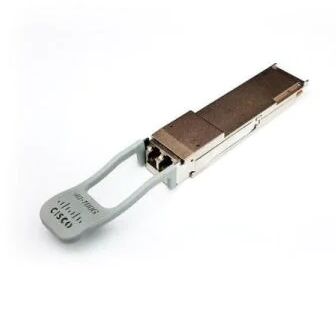

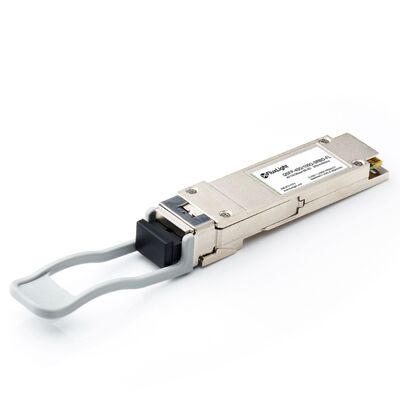

Le Cisco QSFP-40/100-SRBD est un module émetteur-récepteur optique double débit hautes performances conçu pour prendre en charge la transmission Ethernet 40G et 100G. Il utilise la technologie avancée SR-BiDi (Short Range Bi-Directional) et fonctionne sur fibre multimode (MMF) avec des connecteurs duplex LC, permettant un câblage simplifié et des mises à niveau de réseau rentables.
Ce module est largement déployé dans les centres de données modernes et les réseaux d'entreprise où la réutilisation des infrastructures est essentielle. Il permet une migration transparente du 40G au 100G sans nécessiter de modifications du câblage fibre existant, ce qui en fait une solution hautement efficace et évolutive pour l'extension du réseau.
En utilisant une technologie de transmission à double longueur d'onde (généralement 850 nm et 900 nm), le QSFP-40/100-SRBD prend en charge le transfert de données à haut débit jusqu'à 100 mètres sur OM4 MMF, garantissant une connectivité fiable à courte portée dans les environnements à haute densité.

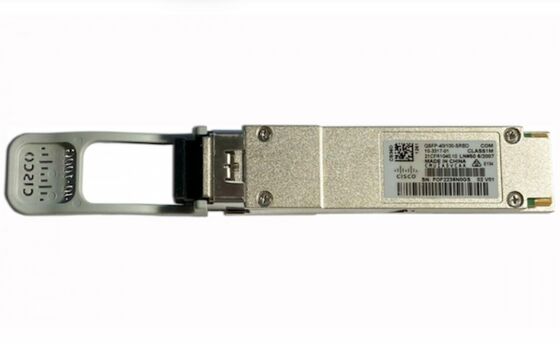

La figure 1 montre le panneau avant du QSFP-40/100G-SRBD=.
Principales fonctionnalités
- Prise en charge double débit : 40GBASE-SR-BiDi et 100GBASE-SR-BiDi
- Interface duplex LC (aucun MPO/MTP requis)
- Distance de transmission jusqu'à 100 m sur OM4 MMF
- Prend en charge la fibre multimode OM3 et OM4
- Faible consommation d'énergie pour un fonctionnement économe en énergie
- Facteur de forme QSFP enfichable à chaud
- Permet une migration transparente de 40G à 100G
- Idéal pour les interconnexions à courte portée des centres de données
Spécifications rapides
| Article |
Description |
| Nom du produit |
Cisco QSFP-40/100-SRBD |
| Facteur de forme |
QSFP/QSFP28 |
| Débit de données |
40 Gbit/s / 100 Gbit/s |
| Type de fibre |
Fibre multimode (MMF) |
| Type de connecteur |
LC Duplex |
| Longueur d'onde |
850 nm/900 nm |
| Distance maximale |
70m (OM3), 100m (OM4) |
| Consommation d'énergie |
~3,5W |
| Surveillance diagnostique numérique |
Soutenu |
| Application |
Centre de données, réseaux d'entreprise |
Spécifications techniques
| Paramètre |
Spécification |
| Technologie de transmission |
SR-BiDi (Bidirectionnel sur 2 fibres) |
| Interface optique |
LC Duplex |
| Conformité |
IEEE 802.3bm, QSFP MSA |
| Température de fonctionnement |
10°C à 60°C |
| Température de stockage |
-40°C à 85°C |
| Prise en charge du protocole |
Ethernet 40G/100G |
| Compatibilité des fibres |
OM3 / OM4 FMM |
Comment fonctionne la technologie SR-BiDi
Le QSFP-40/100-SRBD utilise la technologie optique SR-BiDi, qui permet une transmission de données bidirectionnelle sur seulement deux brins de fibre multimode, au lieu de l'architecture MPO traditionnelle à 8 fibres.
Chaque fibre transporte des données dans les deux sens en utilisant des longueurs d'onde différentes, ce qui réduit considérablement l'utilisation de la fibre tout en conservant des performances à haut débit.
Cette architecture offre plusieurs avantages :
- Réduit la complexité du câblage fibre
- Réduit les coûts d’installation et d’infrastructure
- Permet la réutilisation des réseaux de fibre existants
- Simplifie la gestion des câbles du centre de données
Applications
- Interconnexion de centre de données (DCI)
- Réseaux centraux et d'agrégation d'entreprise
- Infrastructure informatique en nuage
- Clusters de calcul haute performance (HPC)
- Interconnexion des commutateurs Cisco (plateformes Nexus/Catalyst)
Notes de compatibilité
Le module Cisco QSFP-40/100-SRBD est compatible avec plusieurs plates-formes réseau Cisco. Cependant, la compatibilité peut varier en fonction de la version du logiciel et du modèle de matériel. Vérifiez toujours le support avant le déploiement.
Comparaison : QSFP-40/100-SRBD et QSFP-100G-SR4
| Fonctionnalité |
QSFP-40/100-SRBD |
QSFP-100G-SR4 |
| Type de connecteur |
LC Duplex |
MPO/MTP |
| Besoin en fibres |
MMF à 2 fibres |
MMF à 8 fibres |
| Chemin de mise à niveau |
40G → 100G |
100G seulement |
| Complexité du câblage |
Faible |
Plus haut |
| Coût des infrastructures |
Inférieur |
Plus haut |
| Meilleur cas d'utilisation |
Migration réseau |
Nouveau déploiement haute densité |
Conclusion:
QSFP-40/100-SRBD est idéal pour les environnements nécessitant des mises à niveau 100G à faible coût sans remplacer l'infrastructure fibre existante, tandis que SR4 est mieux adapté aux nouveaux déploiements.
FAQ
À quoi sert Cisco QSFP-40/100-SRBD ?
Il est utilisé pour la transmission de données à haut débit dans les centres de données, prenant en charge Ethernet 40G et 100G sur fibre multimode.
QSFP-40/100-SRBD nécessite-t-il des câbles MPO ?
Non. Ce module utilise des connecteurs LC duplex, éliminant ainsi le besoin de systèmes de câblage MPO/MTP.
Quelle est la distance maximale de transmission ?
- Jusqu'à 70 mètres sur OM3 MMF
- Jusqu'à 100 mètres sur OM4 MMF
Ce module est-il compatible avec les commutateurs Cisco ?
Oui, il est conçu pour les plates-formes Cisco telles que les séries Nexus et Catalyst, en fonction de la compatibilité logicielle et matérielle.
Quel est le principal avantage de la technologie SR-BiDi ?
Il réduit l'utilisation de la fibre en permettant une communication bidirectionnelle sur deux fibres, simplifiant ainsi le câblage et réduisant les coûts d'infrastructure.
Peut-il prendre en charge les réseaux 40G et 100G ?
Oui, il s'agit d'un module à double débit qui prend en charge les modes de fonctionnement 40G et 100G.
Quel type de fibre est nécessaire ?
Il prend en charge la fibre multimode OM3 et OM4 avec des connecteurs duplex LC.
Pourquoi choisir QSFP-40/100-SRBD ?
- Conception à double débit évolutive
- Mise à niveau économique de 40G à 100G
- Architecture de câblage simplifiée basée sur LC
- Coûts d’infrastructure et de déploiement réduits
- Idéal pour l’évolution des centres de données modernes
