Aperçu
Le QSFP-100G-SR1.2 compatible Cisco est un émetteur-récepteur optique 100GBASE-SR1.2 BiDi QSFP28 hautes performances conçu pour les applications Ethernet 100 Gigabit à courte portée dans les centres de données modernes et les environnements réseau d'entreprise. Fonctionnant à deux longueurs d'onde de 850 nm et 910 nm sur fibre multimode duplex (MMF), ce module offre une transmission de données fiable de 100 Gbit/s jusqu'à 100 mètres via l'infrastructure fibre OM4.
Contrairement aux modules optiques 100G SR4 traditionnels qui nécessitent un câblage multifibre MPO-12, le QSFP-100G-SR1.2 utilise une interface LC duplex standard, permettant aux entreprises de réutiliser les systèmes de câblage fibre multimode LC existants. Cela réduit considérablement les coûts de déploiement, simplifie la gestion des câbles et accélère les mises à niveau du réseau 100G sans remplacement majeur de l'infrastructure.
Conçu conformément aux normes IEEE 802.3bm, QSFP28 MSA et SFF-8636, l'émetteur-récepteur prend en charge la surveillance optique numérique (DOM/DDM), permettant la surveillance en temps réel de la température, de la tension, de la puissance optique de transmission, de la puissance optique de réception et du courant de polarisation laser via les systèmes d'exploitation Cisco.
Optimisé pour Cisco Nexus, Catalyst, UCS et d'autres plates-formes de commutation compatibles, le module offre une interopérabilité transparente, des performances optiques stables, une faible consommation d'énergie et une fiabilité de niveau entreprise, ce qui en fait une alternative rentable aux optiques Cisco d'origine pour le cloud computing, les réseaux d'IA, le calcul haute performance (HPC) et les architectures de centres de données à feuilles vertébrales.

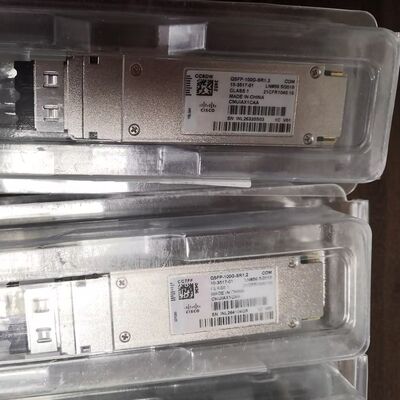

La figure 1 montre le panneau avant du QSFP-100G-SR1.2.
Spécifications rapides
| Paramètre |
Spécification |
| Facteur de forme |
QSFP28 |
| Débit de données |
100 Gbit/s |
| Norme Ethernet |
100GBASE-SR1.2 |
| Longueur d'onde |
850 nm/910 nm |
| Type de fibre |
Fibre multimode (MMF) |
| Connecteur |
LC Duplex |
| Distance de transmission maximale |
70m OM3 / 100m OM4 / 150m OM5 |
| Modulation |
PAM4 |
| DOM/DDM |
Soutenu |
| Consommation d'énergie |
< 3,5 W |
| Température de fonctionnement |
0°C à 70°C |
| Enfichable à chaud |
Oui |
| Normes de conformité |
IEEE 802.3bm, QSFP28 MSA, SFF-8636 |
| Compatibilité |
Compatible Cisco |
Principales fonctionnalités
- Prend en charge la transmission Ethernet 100GBASE-SR1.2
- Fonctionnement à double longueur d'onde à 850 nm et 910 nm
- Interface optique LC duplex
- Réutiliser l'infrastructure de fibre multimode LC existante
- Prend en charge une transmission jusqu'à 150 m sur fibre OM5
- Faible consommation d'énergie inférieure à 3,5 W
- Entièrement conforme aux normes QSFP28 MSA
- Surveillance optique numérique intégrée (DOM/DDM)
- Facteur de forme QSFP28 remplaçable à chaud
- Excellente compatibilité avec les commutateurs et routeurs Cisco
- Optimisé pour le déploiement de centres de données haute densité
Pourquoi choisir le QSFP-100G-SR1.2 au lieu du SR4 traditionnel ?
Les émetteurs-récepteurs 100G SR4 traditionnels s'appuient sur des interfaces MPO-12 et nécessitent une infrastructure fibre multimode à 8 cœurs, ce qui augmente la complexité du câblage et les coûts de déploiement. En revanche, l'émetteur-récepteur BiDi QSFP-100G-SR1.2 utilise des connecteurs LC duplex standard, permettant une migration directe des réseaux fibre LC 10G et 40G existants vers Ethernet 100G.
Cette architecture réduit considérablement les dépenses de mise à niveau de la fibre optique, minimise les perturbations opérationnelles et simplifie la gestion des câbles dans les centres de données d'entreprise et à grande échelle.
Avantages du QSFP-100G-SR1.2
- Réduire les coûts de mise à niveau des infrastructures
- Prend en charge le câblage LC duplex existant
- Installation et maintenance simplifiées
- Encombrement réduit des câbles
- Coût total de possession (TCO) réduit
- Idéal pour les déploiements 100G haute densité
- Interopérabilité fiable avec les plates-formes Cisco
Applications
L'émetteur-récepteur QSFP-100G-SR1.2 compatible Cisco est largement utilisé dans :
- Centres de données cloud
- Réseaux centraux d'entreprise
- Commutateurs Cisco Nexus
- Architectures de réseau Spine-Leaf
- Clusters informatiques d'IA
- Calcul haute performance (HPC)
- Infrastructure hyperconvergée (HCI)
- Réseaux de stockage (SAN)
- Interconnexions Ethernet 100G
- Couches d'agrégation du centre de données
QSFP-100G-SR1.2 contre QSFP-100G-SR4
| Fonctionnalité |
QSFP-100G-SR1.2 |
QSFP-100G-SR4 |
| Type de connecteur |
LC Duplex |
MPO-12 |
| Nombre de fibres |
2 fibres |
8 fibres |
| Réutilisation des fibres LC existantes |
Oui |
Non |
| Coût du câblage |
Inférieur |
Plus haut |
| Gestion des câbles |
Plus facile |
Plus complexe |
| Distance maximale |
100m OM4 / 150m OM5 |
100m OM4 |
| Scénario de déploiement |
Mises à niveau d'entreprise |
Nouvelle infrastructure |
Compatibilité
Cet émetteur-récepteur QSFP28 a été testé pour sa compatibilité avec diverses plates-formes Cisco, notamment :
- Série Cisco Nexus
- Série Cisco Catalyst
- Plateformes Cisco UCS
- Commutateurs de centre de données Cisco
- Systèmes de réseau d'entreprise Cisco
La programmation EEPROM personnalisée garantit un fonctionnement plug-and-play transparent sans alarmes de compatibilité ni avertissements d'émetteur-récepteur non pris en charge.
Surveillance optique numérique (DOM/DDM)
La fonctionnalité DOM/DDM intégrée permet aux administrateurs réseau de surveiller les performances optiques en temps réel, notamment :
- Température des modules
- Tension d'alimentation
- Courant de polarisation laser
- Transmettre la puissance optique
- Recevez de la puissance optique
Cette capacité de surveillance proactive permet de réduire les temps d'arrêt et simplifie le dépannage du réseau.
FAQ
Q1 : Le QSFP-100G-SR1.2 est-il compatible avec les commutateurs Cisco Nexus ?
Oui. Le module est entièrement compatible avec les plates-formes Cisco Nexus, Catalyst et UCS, offrant un déploiement plug-and-play stable.
Q2 : Quel type de câble à fibre optique ce module utilise-t-il ?
L'émetteur-récepteur utilise une fibre multimode duplex (MMF) avec des connecteurs LC standard.
Les types de fibres pris en charge incluent :
Q3 : Quelle est la distance de transmission maximale ?
- OM3 MMF : jusqu'à 70 mètres
- OM4 MMF : jusqu'à 100 mètres
- OM5 MMF : jusqu'à 150 mètres
Q4 : Ce module prend-il en charge la surveillance DOM/DDM ?
Oui. La fonctionnalité de surveillance optique numérique complète est prise en charge pour les diagnostics en temps réel et la surveillance des performances.
Q5 : Puis-je réutiliser l’infrastructure de câblage LC existante ?
Oui. L'un des principaux avantages du module BiDi QSFP-100G-SR1.2 est sa capacité à fonctionner sur l'infrastructure fibre multimode LC duplex existante.
Q6 : Le module est-il remplaçable à chaud ?
Oui. Le module QSFP28 prend en charge le fonctionnement enfichable à chaud sans arrêter l'équipement réseau.
Q7 : Quelle garantie et quel support technique fournissez-vous ?
Nous fournissons :
- Garantie 1 an
- Assistance technique à vie
- Vérification de compatibilité
- Expédition mondiale rapide
- Services OEM et ODM
Conclusion
L'émetteur-récepteur optique QSFP-100G-SR1.2 100GBASE-SR1.2 BiDi QSFP28 compatible Cisco offre une solution économique et hautes performances pour les réseaux Ethernet 100G modernes. En permettant aux entreprises de réutiliser l'infrastructure de fibre multimode LC existante tout en obtenant une connectivité fiable de 100 Gbit/s, ce module réduit considérablement les coûts de mise à niveau et la complexité du déploiement.
Avec une faible consommation d'énergie, une compatibilité Cisco transparente, une surveillance DOM en temps réel et une fiabilité de niveau entreprise, le QSFP-100G-SR1.2 est une solution optique idéale pour les centres de données cloud, les réseaux d'IA et les environnements d'entreprise à haute densité.
