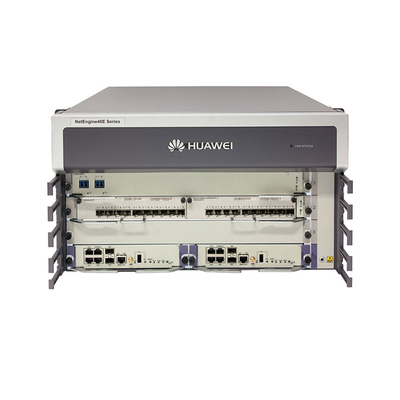

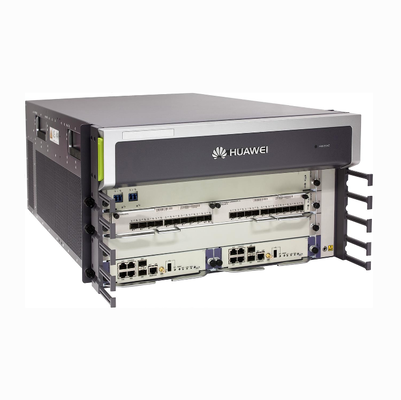

Huawei NE40E-X3A (CR5P03BASD75) Vue d'ensemble du routeur de base de niveau opérateur
Le Huawei NetEngine NE40E-X3A (numéro de pièce: CR5P03BASD75) est un routeur principal 4U monté sur un rack conçu pour les backbones des fournisseurs de services à forte demande,Consolidation du réseau étendu d'entreprise, l'interconnexion des centres de données (DCI) et les passerelles Cloud POP.
Propulsé par les puces de traitement Solar NP propriétaires de Huawei et fonctionnant sur la plateforme de routage polyvalent (VRP), le NE40E-X3A offre jusqu'à 1.Capacité de commutation de 08 Tbit/s et performances de redirection de 360 Mpps. Conçu avec une architecture de backplane passif compacte à 5 emplacements (2 MPU + 3 unités de traitement de ligne), ce routeur combine des interfaces 100GE/40GE/10GE à haute densité avec des interfaces IPv4/IPv6, MPLS TE,Nombre d'établissements, et les capacités de CGN pour minimiser les coûts de transmission par bit.
¢ Principaux points saillants et valeur de l'entreprise
-
Débit de transport: 1,08 Tbit/s, le tissu de commutation non-blocage gère la vidéo 4K à haute concurrence, le backhaul 5G et le trafic cloud d'entreprise avec des performances de débit de ligne prévisibles.
-
Conception de support 4U compact: Adapte 5 emplacements matériels flexibles (2 unités de traitement principales pour 1 + 1 redondance maître / esclave + 3 emplacements d'unité de traitement de ligne) dans un châssis 4U économe en espace.
-
Full-Stack IPv6 Transition & CGN: Le support matériel intégré pour DS-Lite, NAT444, NAT64, 6PE et NAT de niveau opérateur (CGN) simplifie la transition IPv4 vers IPv6 à grande échelle sans dégradation du débit.
-
Fiabilité du service sans arrêt (99,999% de temps de fonctionnement): conception de plan arrière passif avec MPU, modules d'alimentation, SFU et ventilateurs échangeables à chaud. Prend en charge BFD, NSF, NSR, ISSU (mise à niveau de logiciel en service),et redirection automatique IP/TE.
-
MPLS et SD-WAN prêts de bout en bout: mise en œuvre complète de MPLS-TP, EVPN, SRv6 (routage de segment sur IPv6), HQoS et OAM matériel Y.1731 pour une exécution précise du SLA.
¢ Spécifications techniques
| Paramètre / métrique |
Détails des spécifications (CR5P03BASD75) |
| Marque et modèle |
Unité de châssis Huawei NetEngine NE40E-X3A |
| Numéro de pièce du BOM |
CR5P03BASD75 (inclut châssis, 2× MPU, 2× alimentation en courant continu, aucune licence de logiciel de base) |
| Capacité de commutation |
10,08 Tbit/s |
| Résultats du transfert |
360 Mpps |
| Slots du châssis |
5 Slots au total: 2 × Slots MPU (1+1 sauvegarde) + 3 × Slots LPU (unité de traitement de ligne) |
| Facteur de forme / dimensions |
4U Hauteur (442 mm W × 650 mm D × 175 mm H) |
| Consommation de puissance à pleine charge |
≤ 920 W (entrée de puissance en courant continu) |
| Types d'interface pris en charge |
100GE / 40GE / 10GE (LAN/WAN) / GE / FE / POS (OC-192c à OC-3c) / ATM / E1/T3 canalisé |
| MPLS et L2/L3 VPN |
Le système de surveillance de l'équipement est basé sur les données fournies par les autorités compétentes de l'État membre. |
| Redondance du matériel |
1+1 MPU redondance, modules de puissance doubles, ventilateurs et LPU échangeables à chaud |
| Température de fonctionnement |
À long terme: 0°C à 45°C. À court terme: -5°C à 55°C. |
| Humidité de fonctionnement |
À long terme: 5% à 85% de RH (non condensée) |
Matrice de comparaison des routeurs de base haut de gamme
La compréhension de la position du NE40E-X3A par rapport aux plates-formes de base des opérateurs et aux dispositifs d'agrégation d'entreprise aide à la taille précise du réseau:
| Métrique / Caractéristique |
Le produit est fabriqué à partir d'un matériau de fabrication à base d'aluminium, dont le résultat est un matériau de fabrication à base d'aluminium. |
Le produit est fabriqué à partir d'un matériau de fabrication à base d'aluminium. |
Le système de gestion des données est basé sur les données fournies par le système de gestion des données. |
Huawei AR1220 (AR0M1200CC) |
| Segment cible |
Porteur de bord / Enterprise WAN |
Le noyau de base multi-terras |
L'extrémité du réseau étendu à mi-entreprise |
Petite porte de la succursale |
| Capacité de commutation |
10,08 Tbit/s (360 Mpps) |
Multi-Terabit (cluster de base) |
Jusqu'à 36 Gbps (incorporé) |
~ 200 Mbit/s |
| Densité d'interface |
Le taux de débit est élevé (100GE / 40GE / 10GE / POS) |
Ultra-haute (100G / 400G POS/OTN) |
Des emplacements SFP + SPA 4x fixes |
2x réseau géographique étendu + 8x réseau électronique local |
| Architecture des fentes |
3 × LPU + 2 × MPU (module) |
Matrice de commutateur dynamique |
Des emplacements SPA/NIM intégrés |
Chassis fixe |
| CGN / EVPN avancée |
CGN et SRv6 au niveau des puces natives |
Uniquement pour les porteurs IP/MPLS de base |
Requiert des licences avancées |
NAT et VPN de base |
| Facteur de forme |
4U châssis compact |
Chassis à racks multiples ou à haute densité |
2U Monture à support |
1U Monture de bureau/étagère |
¢ cartes additionnelles certifiées et composants du système électrique
Pour atteindre une densité de port maximale et une redondance d'alimentation, associer le CR5P03BASD75 à des cartes de ligne et à des sources d'alimentation officielles Huawei:
-
CR57LAXFA70: Unité de traitement de ligne (LPU) Huawei NE40E-X3A 100GE pour le backhaul WAN de grande capacité et le branchement de centre de données.
-
CR5D00L1X7: Carte Flex d'interface LAN/WAN Huawei NE40E 10GE pour l'agrégation 10G à haute densité.
-
CR5D0PSUFA70: Module d'alimentation en courant continu à haut rendement spécialement conçu pour la redondance d'alimentation 1+1 de niveau porteur.
RFC
> Q1: Qu'est-ce qui est inclus dans le package de base du numéro de pièce CR5P03BASD75?
R: Le groupe CR5P03BASD75 comprend le châssis hôte NE40E-X3A 4U, 2 unités de traitement principales (MPU) pour une redondance de 1 + 1 plan de commande et 2 modules d'alimentation en courant continu.Veuillez noter que les cartes de traitement en ligne (LPU), émetteurs-récepteurs optiques et licences de fonctionnalités logicielles spécialisées (telles que CGN avancé ou paquets IPsec spécifiques) sont vendus séparément en fonction de vos exigences de topologie réseau.
> Q2: Le Huawei NE40E-X3A peut-il prendre en charge simultanément 100G SFP28/QSFP28 et les anciens modules optiques POS?
R: Oui. L'architecture LPU modulaire du NE40E-X3A permet aux opérateurs de réseau de remplir des emplacements avec des cartes d'interface mixtes.Vous pouvez exécuter des cartes de ligne 100GE QSFP28 (CR57LAXFA70) aux côtés des points de vente (OC-192c/STM-64c à OC-3c) ou des cartes 10GE SFP+ (CR5D00L1X7) dans le même châssis, ce qui le rend idéal pour migrer les réseaux de transport SDH/SONET hérités vers des réseaux IP/MPLS purs.
> Q3: Comment le NE40E-X3A assure-t-il une perte de paquets nulle lors de la commutation MPU ou des mises à jour logicielles?
R: Le NE40E-X3A dispose de protocoles complets de routage sans arrêt (NSR), de transfert sans arrêt (NSF) et de redémarrage agréable (GR) combinés à un commutateur MPU 1 + 1 de niveau matériel.Les tableaux d'état du plan de contrôle sont synchronisés en continu entre les MPU actives et en veilleEn outre, les mises à jour logicielles en service (ISSU) permettent de mettre à jour le firmware du système sans interrompre le trafic de ligne sur les LPU.
> Q4: Quelle est la couverture de garantie et le modèle de support technique global pour ce routeur?
R: Tous les nouveaux composants matériels Huawei NE40E-X3A sont livrés avec une garantie de retour d'usine standard d'un an.les contrats de soins de qualité Huawei peuvent être joints., offrant un support en ligne d'assistance technique mondiale (TAC) 24 heures sur 24, 7 jours sur 7, des droits de correction logicielle immédiats et le prochain jour ouvrable (NBD) ou le remplacement avancé de pièces de rechange 4 heures sur place.
